TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 40 mm |
| 安装 | 非齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 32,4 mm |
| 实际工作距离 | 36 ... 44 mm |
| 衰减系数 rAl | 0,33 |
| 衰减系数 rCu | 0,31 |
| 衰减系数 r304 | 0,74 |
| 衰减系数 rBrass | 0,38 |
| 输出类型 | 3 线 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 0 ... 180 Hz |
| 迟滞 | 类型 5 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 2 V |
| 工作电流 | 0 ... 200 mA |
| 断态电流 | 0 ... 0,5 mA |
| 空载电流 | ≤ 20 mA |
| 可用前的时间延迟 | 80 ms |
| 工作电压指示灯 | 绿色 LED |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 1510 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| 环境温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 带插头的固定缆线 |
| 线芯横截面积 | 3 x 0.75 mm2 |
| 外壳材料 | PA |
| 感应面 | PA |
| 防护等级 | IP68 |
| 连接器 | Deutsch 连接器 |
| 针脚数3连接组件Deutsch 连接器 DT04-3P-CE02 Deutsch 楔形接头 W3P Deutsch 触点 1060-16-0622 | 针脚数3连接组件Deutsch 连接器 DT04-3P-CE02 Deutsch 楔形接头 W3P Deutsch 触点 1060-16-0622 |
| 电缆 | 电缆 |
| 长度LL = 220 mm | 长度LL = 220 mm |

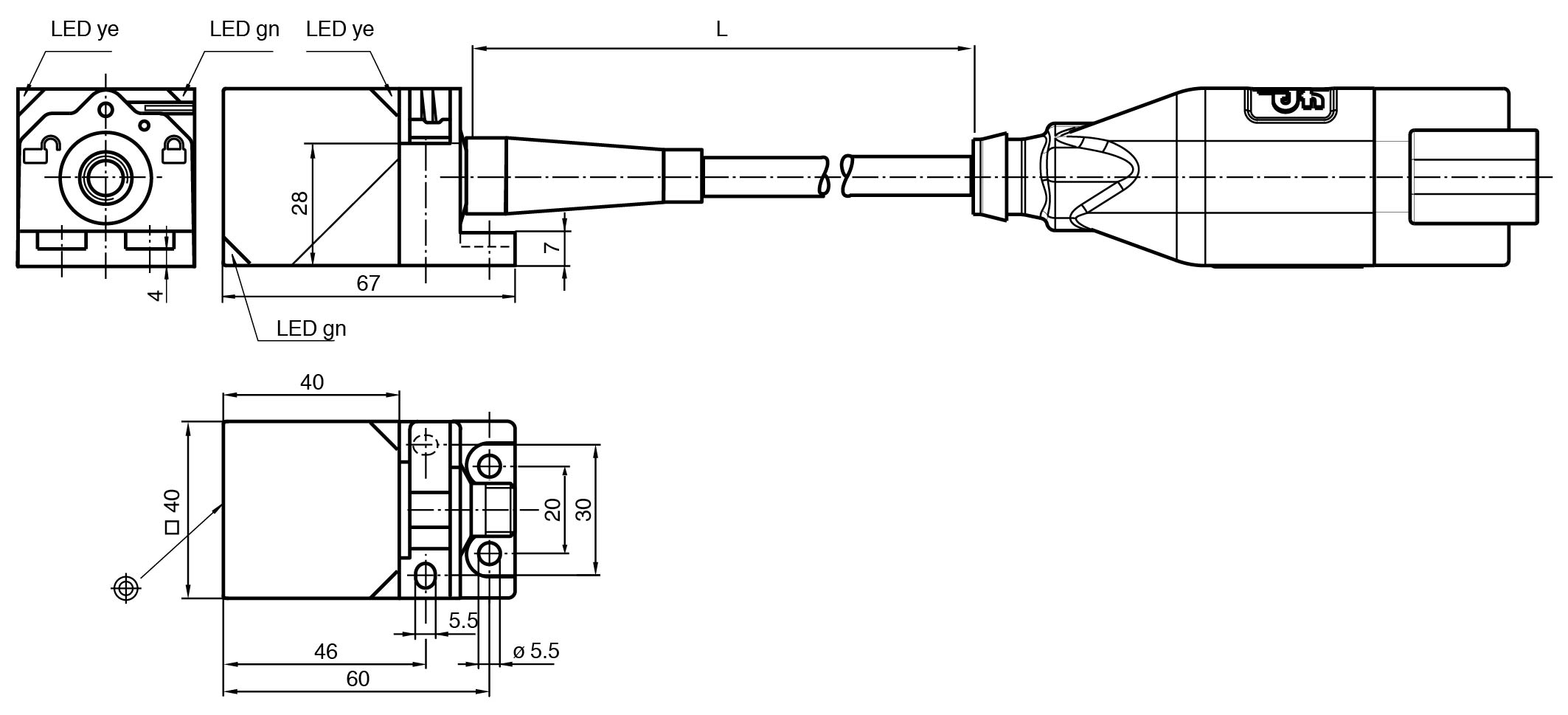

| 尺寸 | 尺寸 |
| 高度40 mm宽度40 mm长度67 mm | 高度40 mm宽度40 mm长度67 mm |
| 针脚数 | 3 |
| 连接组件 | Deutsch 连接器 DT04-3P-CE02 Deutsch 楔形接头 W3P Deutsch 触点 1060-16-0622 |
| 长度 | L = 220 mm |
| 高度 | 40 mm |
| 宽度 | 40 mm |
| 长度 | 67 mm |
