倍加福

NBN40-L2-E2-V1-3G-3D

NBN40-L2-E2-V1-3G-3D 电感式传感器

订货号: 70126066
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	40 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 32,4 mm
实际工作距离	36 ... 44 mm 类型 40 mm
衰减系数 rAl	0,33
衰减系数 rCu	0,31
衰减系数 r304	0,74
衰减系数 rBrass	0,38
输出类型	3 线
工作电压	10 ... 30 V DC
开关频率	0 ... 180 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2 V
工作电流	0 ... 200 mA
断态电流	0 ... 0,5 mA
空载电流	≤ 20 mA
可用前的时间延迟	80 ms
工作电压指示灯	绿色 LED
开关状态指示灯	黄色 LED
MTTFd	1057 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 Gc (ec)IECEx TUR 21.0019X设备保护级别 Dc (tc)IECEx TUR 21.0020X	设备保护级别 Gc (ec)IECEx TUR 21.0019X设备保护级别 Dc (tc)IECEx TUR 21.0020X
ATEX 认证	ATEX 认证
设备保护级别 Gc (ec)TüV 20 ATEX 8525 X设备保护级别 Dc (tc)TüV 20 ATEX 8526 X	设备保护级别 Gc (ec)TüV 20 ATEX 8525 X设备保护级别 Dc (tc)TüV 20 ATEX 8526 X
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA
CCC 认证	CCC 认证
危险位置2024322315005948 2024322315005983	危险位置2024322315005948 2024322315005983
船舶认证	DNVGL TAA0000160
设备保护级别 Gc (ec)	IECEx TUR 21.0019X
设备保护级别 Dc (tc)	IECEx TUR 21.0020X
设备保护级别 Gc (ec)	TüV 20 ATEX 8525 X
设备保护级别 Dc (tc)	TüV 20 ATEX 8526 X
危险位置	2024322315005948 2024322315005983
环境温度	-25 ... 85 °C (-13 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
外壳材料	PA
感应面	PA
防护等级	IP69K
连接器	连接器
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4
质量	155 g

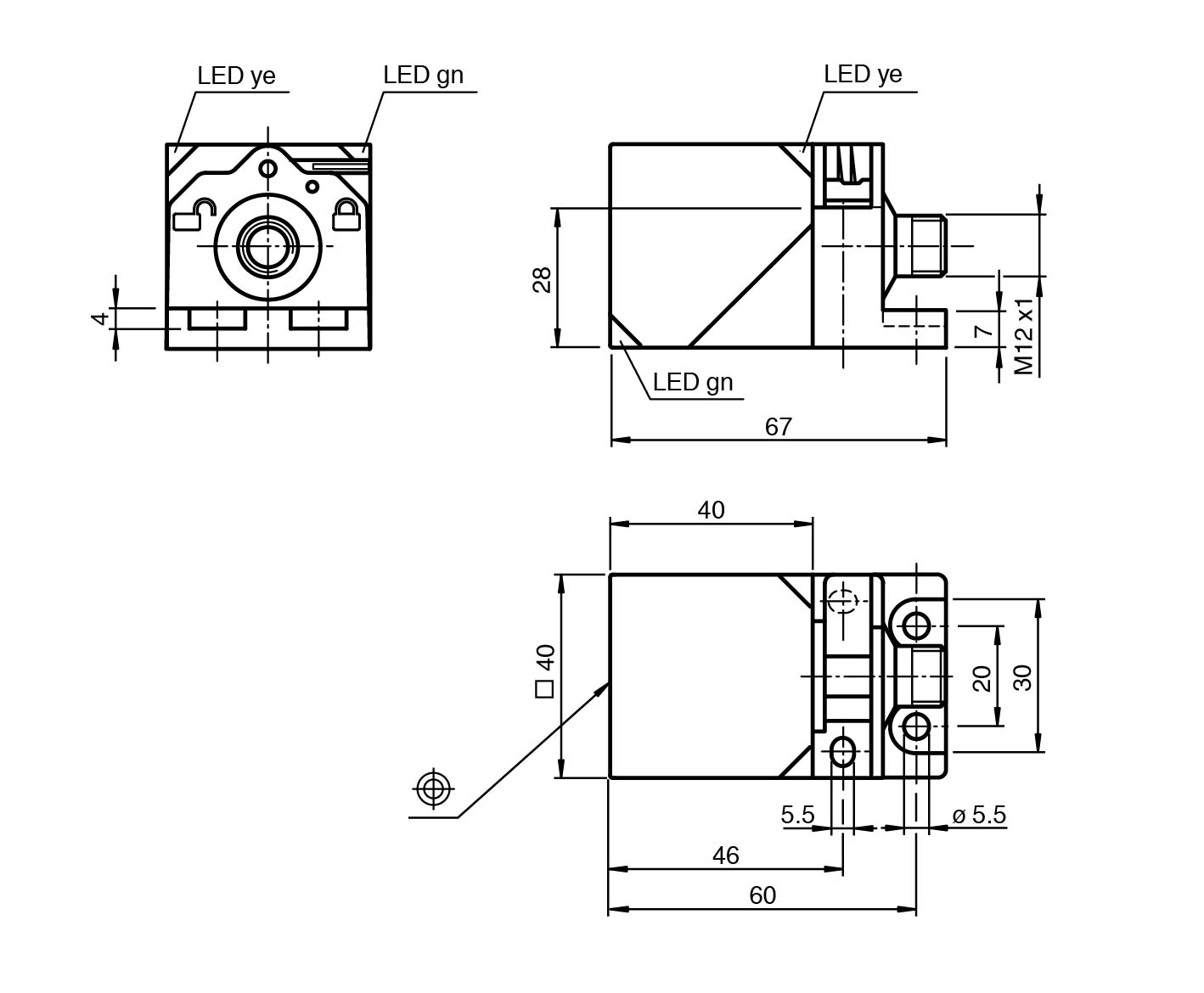

尺寸	尺寸
高度40 mm宽度40 mm长度67 mm	高度40 mm宽度40 mm长度67 mm
螺纹	M12 x 1
针脚数	4
高度	40 mm
宽度	40 mm
长度	67 mm
在危险区域使用：	参见使用说明书
