NBN40-U1K-E2-3G-3D

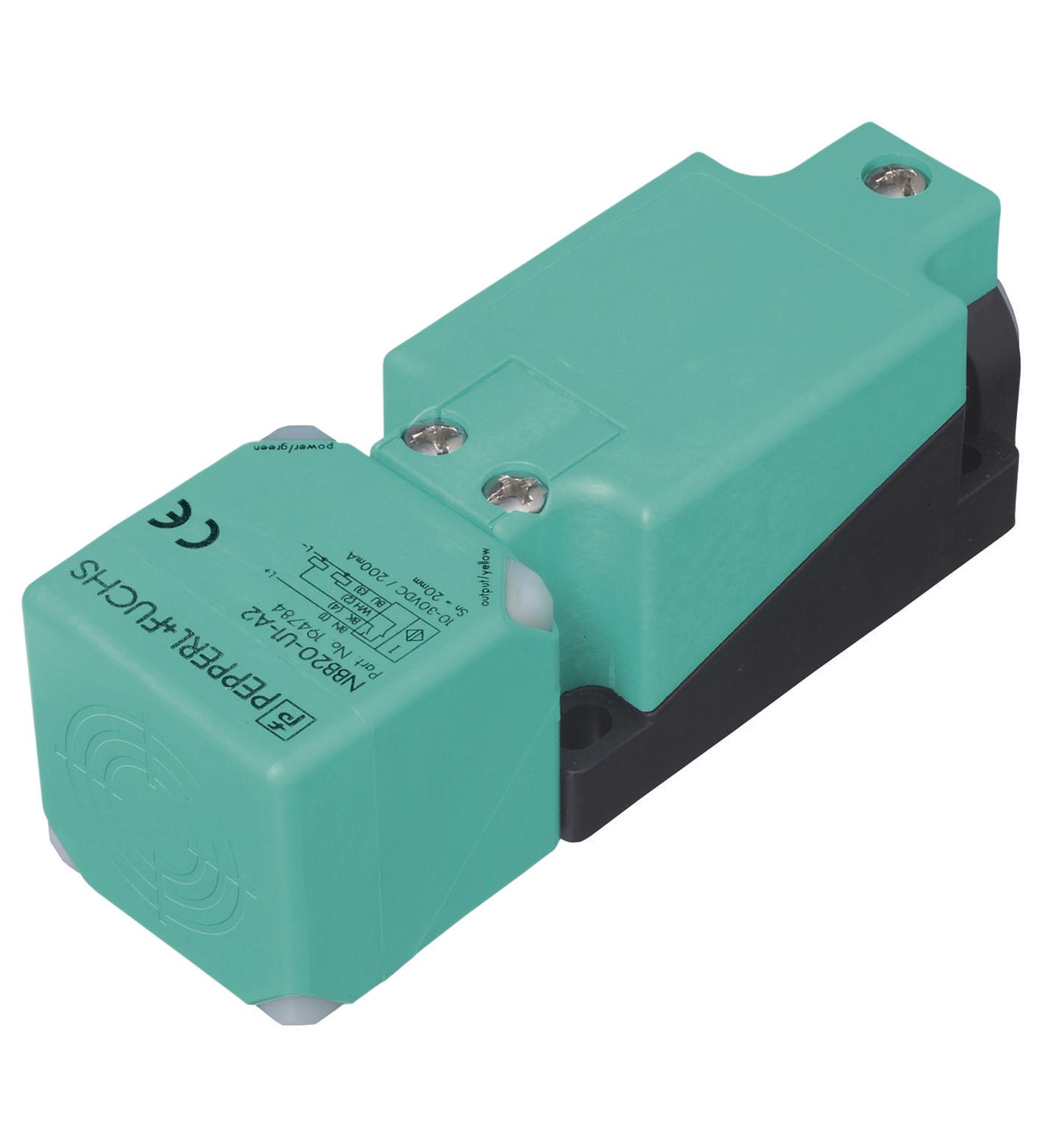

NBN40-U1K-E2-3G-3D 电感式传感器

订货号: 70126061
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	40 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 32,4 mm
实际工作距离	36 ... 44 mm 类型 40 mm
衰减系数 rAl	0,31
衰减系数 rCu	0,3
衰减系数 r304	0,74
衰减系数 rBrass	0,39
输出类型	3 线
工作电压	10 ... 30 V DC
开关频率	0 ... 150 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2 V
在 IL 下的压降	在 IL 下的压降
电压降 IL = 1 mA，开关元件打开Ud0,5 ... 2,3 V 类型 0,9 V电压降 IL = 10 mA，开关元件打开Ud0,8 ... 2,2 V 类型 1,4 V电压降 IL = 20 mA，开关元件打开Ud0,9 ... 2,3 V 类型 1,5 V电压降 IL = 50 mA，开关元件打开Ud0,9 ... 2,5 V 类型 1,6 V电压降 IL = 100 mA，开关元件打开Ud1 ... 2,6 V 类型 1,8 V电压降 IL = 200mA，开关元件打开Ud1,2 ... 2,8 V 类型 2 V	电压降 IL = 1 mA，开关元件打开Ud0,5 ... 2,3 V 类型 0,9 V电压降 IL = 10 mA，开关元件打开Ud0,8 ... 2,2 V 类型 1,4 V电压降 IL = 20 mA，开关元件打开Ud0,9 ... 2,3 V 类型 1,5 V电压降 IL = 50 mA，开关元件打开Ud0,9 ... 2,5 V 类型 1,6 V电压降 IL = 100 mA，开关元件打开Ud1 ... 2,6 V 类型 1,8 V电压降 IL = 200mA，开关元件打开Ud1,2 ... 2,8 V 类型 2 V
工作电流	0 ... 200 mA
断态电流	0 ... 0,5 mA 类型 0,01 mA
断态电流 TU =40 °C，开关元件关闭≤ 100 µA	断态电流 TU =40 °C，开关元件关闭≤ 100 µA
空载电流	≤ 20 mA
可用前的时间延迟	80 ms
工作电压指示灯	绿色 LED
开关状态指示灯	黄色 LED
电压降 IL = 1 mA，开关元件打开	0,5 ... 2,3 V 类型 0,9 V
电压降 IL = 10 mA，开关元件打开	0,8 ... 2,2 V 类型 1,4 V
电压降 IL = 20 mA，开关元件打开	0,9 ... 2,3 V 类型 1,5 V
电压降 IL = 50 mA，开关元件打开	0,9 ... 2,5 V 类型 1,6 V
电压降 IL = 100 mA，开关元件打开	1 ... 2,6 V 类型 1,8 V
电压降 IL = 200mA，开关元件打开	1,2 ... 2,8 V 类型 2 V
断态电流 TU =40 °C，开关元件关闭	≤ 100 µA
MTTFd	1358 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 Gc (ec)IECEx TUR 21.0019X设备保护级别 Dc (tc)IECEx TUR 21.0020X	设备保护级别 Gc (ec)IECEx TUR 21.0019X设备保护级别 Dc (tc)IECEx TUR 21.0020X
ATEX 认证	ATEX 认证
设备保护级别 Gc (ec)TüV 20 ATEX 8525 X设备保护级别 Dc (tc)TüV 20 ATEX 8526 X	设备保护级别 Gc (ec)TüV 20 ATEX 8525 X设备保护级别 Dc (tc)TüV 20 ATEX 8526 X
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA
CCC 认证	CCC 认证
危险位置2024322315005962 2024322315005982	危险位置2024322315005962 2024322315005982
船舶认证	DNVGL TAA0000160
设备保护级别 Gc (ec)	IECEx TUR 21.0019X
设备保护级别 Dc (tc)	IECEx TUR 21.0020X
设备保护级别 Gc (ec)	TüV 20 ATEX 8525 X
设备保护级别 Dc (tc)	TüV 20 ATEX 8526 X
危险位置	2024322315005962 2024322315005982
环境温度	-25 ... 85 °C (-13 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)

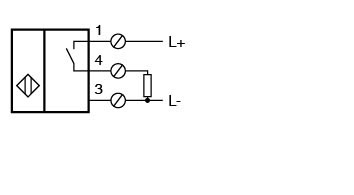

连接类型	螺丝接线端子
连接信息	一个端子接头最多可以安装两根线芯横截面积相同的导线！拧紧扭矩 1.2 Nm + 10%
线芯横截面积	达 2.5 mm2 ，剥线绝缘长度：7 mm
最小线芯横截面积最小 0,5 mm2 （包括使用柔性导线时的导线端箍）最大线芯横截面积最大 2,5 mm2 （包括使用柔性导线时的导线端箍）	最小线芯横截面积最小 0,5 mm2 （包括使用柔性导线时的导线端箍）最大线芯横截面积最大 2,5 mm2 （包括使用柔性导线时的导线端箍）
连接（系统侧）	螺丝接线端子， M20 x 1.5 缆线密封接头，可用螺纹长度 9.1 mm ，最大旋入深度 9.1 mm
外壳材料	PA
感应面	PA
防护等级	IP68 / IP69K
质量	225 g
尺寸	尺寸

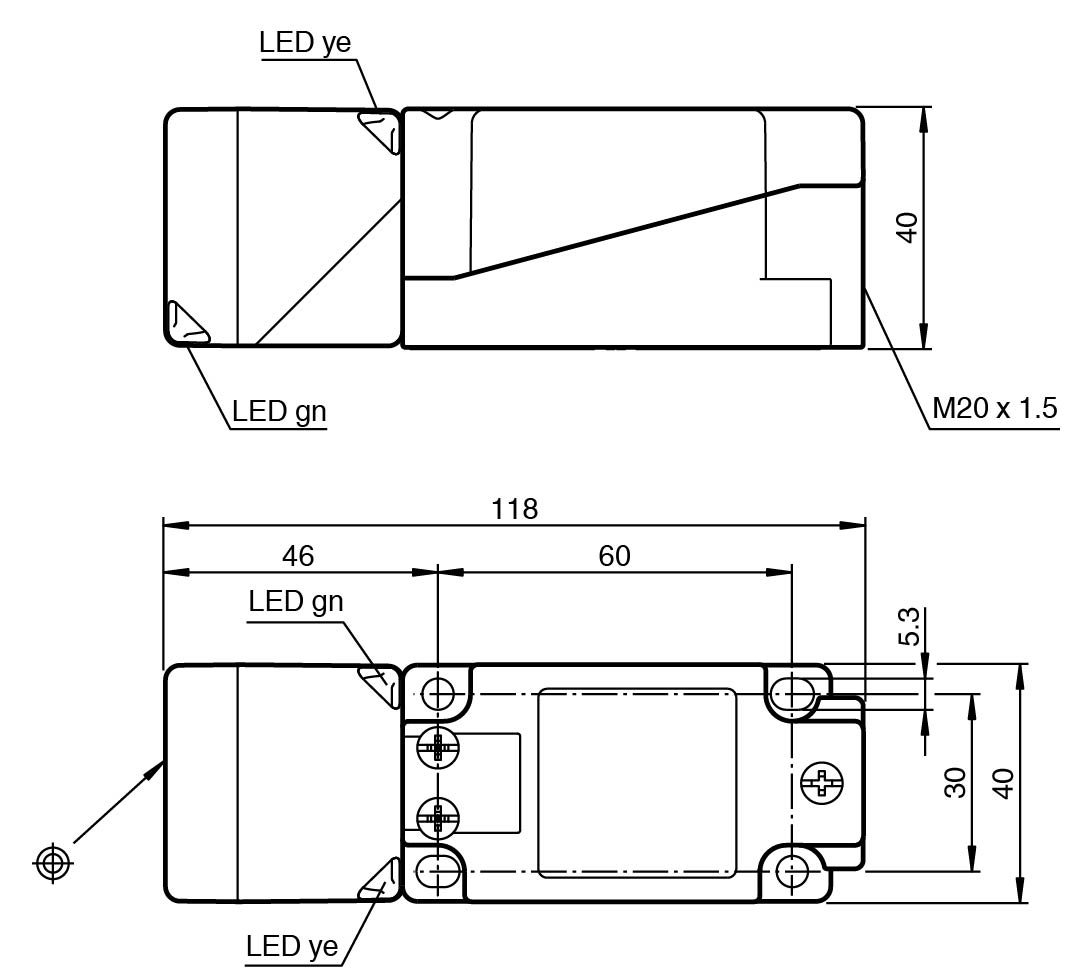

高度40 mm宽度40 mm长度118 mm	高度40 mm宽度40 mm长度118 mm
注意	拧紧扭矩：1.8 Nm（外壳）
最小线芯横截面积	最小 0,5 mm2 （包括使用柔性导线时的导线端箍）
最大线芯横截面积	最大 2,5 mm2 （包括使用柔性导线时的导线端箍）
高度	40 mm
宽度	40 mm
长度	118 mm
在危险区域使用：	参见使用说明书
