产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA

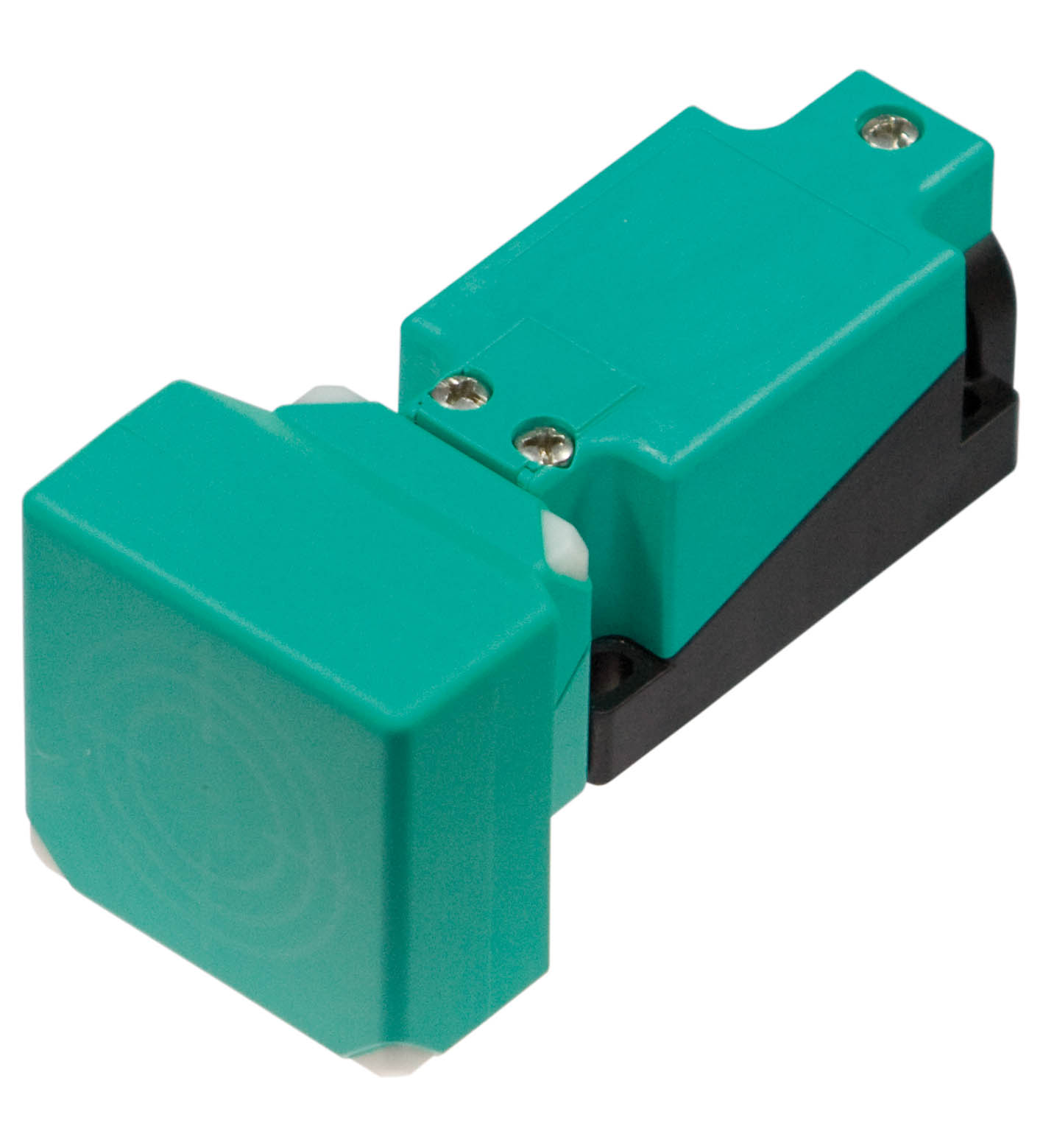

规格参数
通用规格

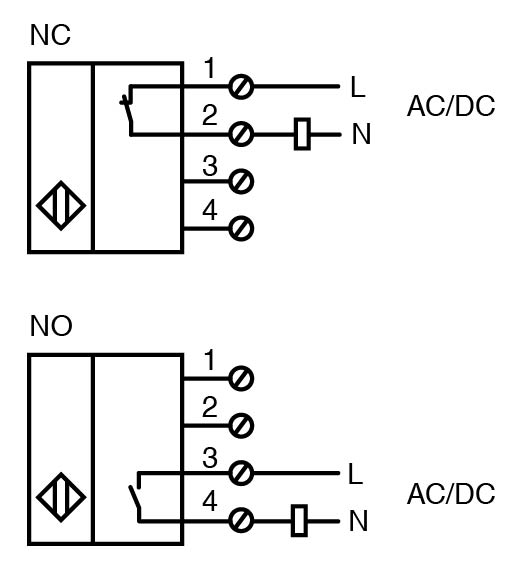

| 开关功能 | 常开/常闭 (NO/NC) |
|---|---|
| 输出类型 | 双线式 |
| 额定工作距离 | 40 mm |
| 安装 | 非齐平 |
| 输出极性 | AC/DC |
| 确保操作距离 | 0 ... 32,4 mm |
| 实际工作距离 | 36 ... 44 mm 类型 40 mm |
| 衰减系数 rAl | 0,37 |
| 衰减系数 rCu | 0,3 |
| 衰减系数 r304 | 0,73 |
| 折减系数 rFe | 1 |
| 衰减系数 rBrass | 0,4 |
| 输出类型 | 2 线 |
| 开关频率 | 0 ... 25 Hz |
| 迟滞 | 1 ... 10 % 类型 5 % |
| 反极性保护 | 允许反接 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 5 V（典型值 2V）直流运行 ≤ 8 V（典型值 3 V）交流运行 |
| 瞬时电流（20 ms，0.1 Hz） | 0 ... 3000 mA |
| 工作电流 | 5 ... 500 mA |
| 额定工作电流 | 500 mA 50/60 Hz |
| 最低工作电流 | 5 mA |
| 断态电流 | ≤ 1,5 mA |
| 使用类别 | AC12 ， AC140 ， DC12 ， DC13 |
| 可用前的时间延迟 | ≤ 300 ms |
| 工作电压指示灯 | 绿色 LED |
| 开关状态指示灯 | 黄色 LED |
| 错误指示器 | 出现过电流时闪烁 |
| MTTFd | 550 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 额定工作电压 | 24 ... 250 V DC / 24 ... 230 V AC |
| 工作电压 | 20 ... 275 V DC / 20 ... 253 V AC |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| 防护等级 | II |
| 额定绝缘电压Ui230 V额定冲击耐受电压Uimp2,5 kV | 额定绝缘电压Ui230 V额定冲击耐受电压Uimp2,5 kV |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 外壳类型等级：类型 1 电源/开关电压： 250 V AC / 273 V DC 输出开关电流: 500 mA 有关更多 UL 相关信息，请参见“其他信息”章节 |
| CCC 认证 | Ue 75VDC - 250VDC Ue 75VAC - 230VAC |
| 额定绝缘电压 | 230 V |
| 额定冲击耐受电压 | 2,5 kV |
| 环境温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 污染程度 | 3 |
| 连接类型 | 端子盒 |
| 连接信息 | 一个端子接头最多可以安装两根线芯横截面积相同的导线！ 拧紧扭矩 1.2 Nm + 10% |
| 线芯横截面积 | 达 2.5 mm2 |
| 最小线芯横截面积无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2最大线芯横截面积无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 | 最小线芯横截面积无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2最大线芯横截面积无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 |
| 外壳材料 | PA 6.6 / 金属 |
| 感应面 | PA 6.6 |
| 外壳底座 | 塑料 |
| 防护等级 | IP67 |
| 质量 | 255 g |

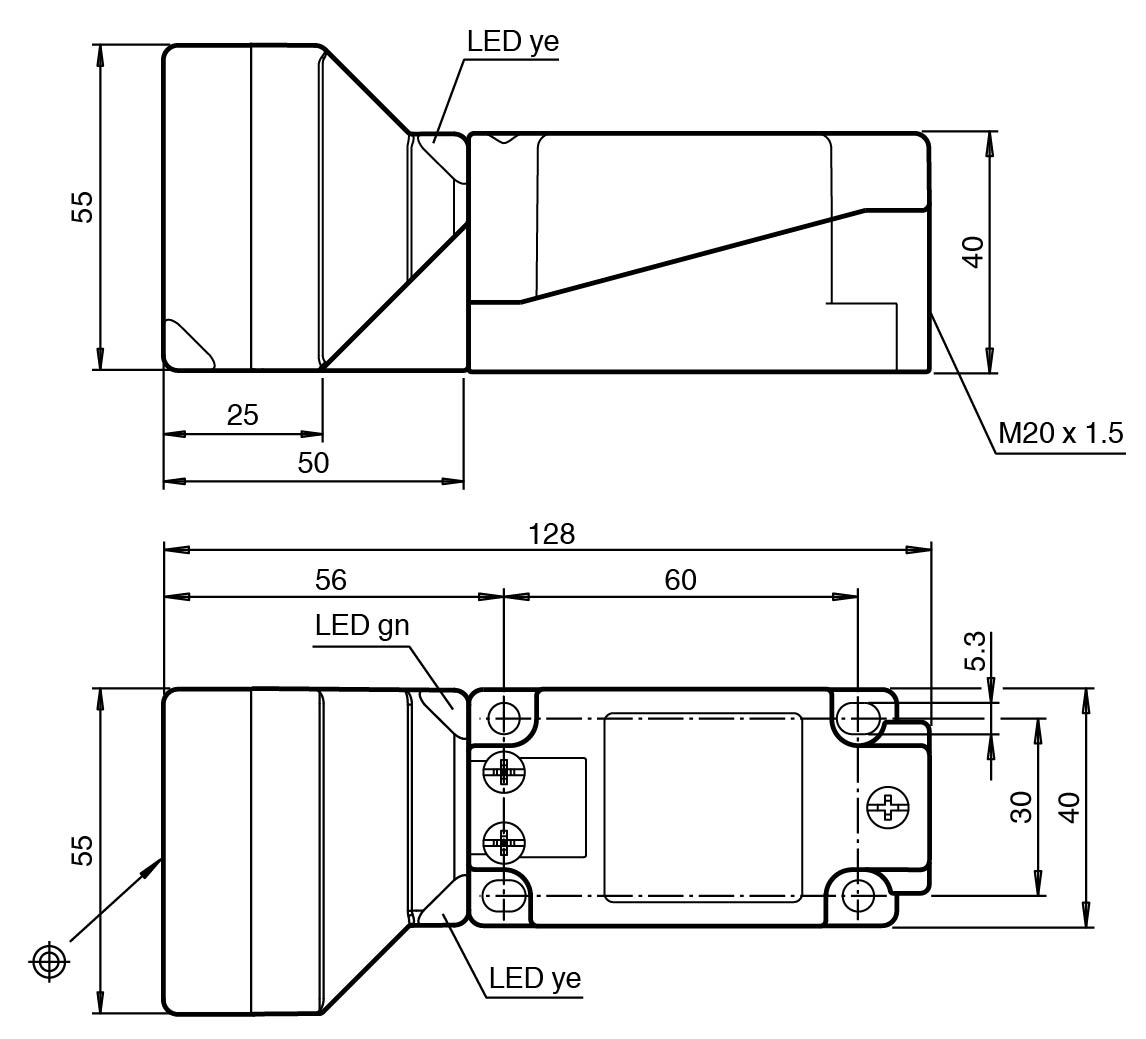

| 尺寸 | 尺寸 |
| 高度55 mm宽度55 mm长度128 mm | 高度55 mm宽度55 mm长度128 mm |
| 注意 | 拧紧扭矩：1.8 Nm（外壳） |
| 最小线芯横截面积 | 无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2 |
| 最大线芯横截面积 | 无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 |
| 高度 | 55 mm |
| 宽度 | 55 mm |
| 长度 | 128 mm |
