TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | NAMUR |
| 额定工作距离 | 40 mm |
| 安装 | 非齐平 |
| 确保操作距离 | 0 ... 32,4 mm |
| 衰减系数 rAl | 0,41 |
| 衰减系数 rCu | 0,38 |
| 衰减系数 r304 | 0,75 |
| 衰减系数 rBrass | 0,46 |

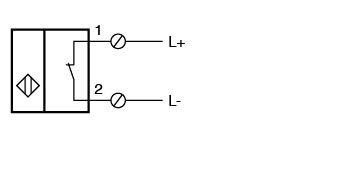

| 输出类型 | 2 线 |
| 安装条件 | 安装条件 |
| A25 mm | A25 mm |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 开关频率 | 0 ... 100 Hz |
| 迟滞 | 2 ... 20 % 类型 10 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 是 |
| 电流消耗 | 电流消耗 |
| 未检测到测量板min. 2,5 mA检测到测量板≤ 1 mA | 未检测到测量板min. 2,5 mA检测到测量板≤ 1 mA |
| 开关状态指示灯 | 黄色 LED |
| A | 25 mm |
| 未检测到测量板 | min. 2,5 mA |
| 检测到测量板 | ≤ 1 mA |
| MTTFd | 2415 a |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2012标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2012标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
| 电磁兼容性 | NE 21:2012 |
| 标准 | EN IEC 60947-5-2 |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 GaIECEx PTB 11.0021X设备保护级别 GbIECEx PTB 11.0021X设备保护级别 DaIECEx PTB 11.0021X | 设备保护级别 GaIECEx PTB 11.0021X设备保护级别 GbIECEx PTB 11.0021X设备保护级别 DaIECEx PTB 11.0021X |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GaPTB 00 ATEX 2032 X设备保护级别 GbPTB 00 ATEX 2032 X设备保护级别 DaPTB 00 ATEX 2032 X | 设备保护级别 GaPTB 00 ATEX 2032 X设备保护级别 GbPTB 00 ATEX 2032 X设备保护级别 DaPTB 00 ATEX 2032 X |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 8,2 V DC |
| 普通位置E87056危险位置E501628控制图116-0451 | 普通位置E87056危险位置E501628控制图116-0451 |
| CCC 认证 | CCC 认证 |
| 危险位置2020322315002302 | 危险位置2020322315002302 |
| CML 认证 | 根据要求 |
| 设备保护级别 Ga | IECEx PTB 11.0021X |
| 设备保护级别 Gb | IECEx PTB 11.0021X |
| 设备保护级别 Da | IECEx PTB 11.0021X |
| 设备保护级别 Ga | PTB 00 ATEX 2032 X |
| 设备保护级别 Gb | PTB 00 ATEX 2032 X |
| 设备保护级别 Da | PTB 00 ATEX 2032 X |
| 普通位置 | E87056 |
| 危险位置 | E501628 |
| 控制图 | 116-0451 |
| 危险位置 | 2020322315002302 |
| 环境温度 | -25 ... 100 °C (-13 ... 212 °F) |
| 存储温度 | -40 ... 100 °C (-40 ... 212 °F) |
| 连接类型 | 螺丝接线端子 |
| 连接信息 | 一个端子接头最多可以安装两根线芯横截面积相同的导线！ 拧紧扭矩 1.2 Nm + 10% |
| 线芯横截面积 | 达 2.5 mm2 |
| 最小线芯横截面积无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2最大线芯横截面积无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 | 最小线芯横截面积无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2最大线芯横截面积无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 |
| 外壳材料 | PA |
| 感应面 | PA |
| 外壳底座 | 金属 |
| 防护等级 | IP67 / IP69K |

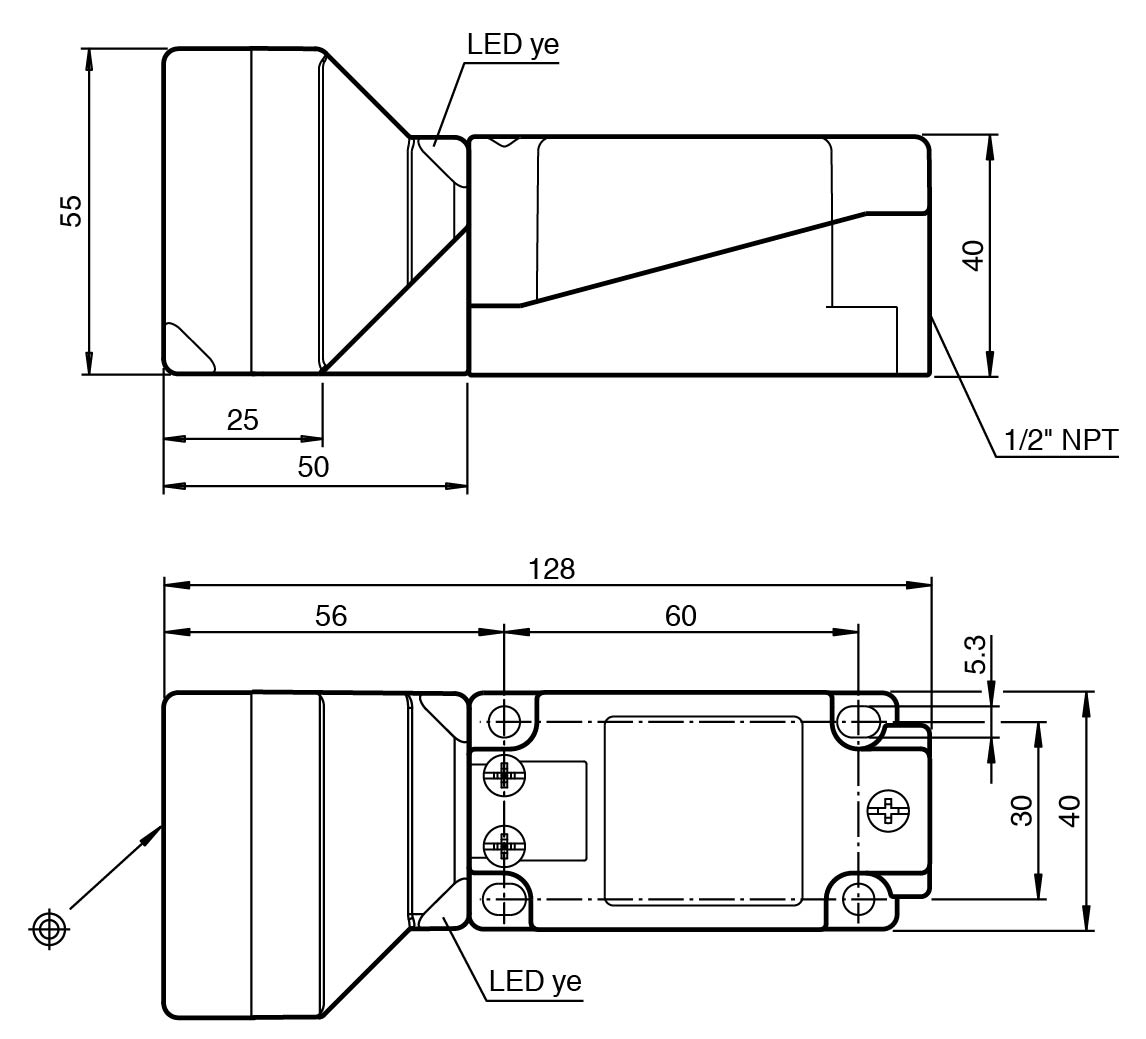

| 尺寸 | 尺寸 |
| 高度55 mm宽度55 mm长度128 mm | 高度55 mm宽度55 mm长度128 mm |
| 最小线芯横截面积 | 无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2 |
| 最大线芯横截面积 | 无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 |
| 高度 | 55 mm |
| 宽度 | 55 mm |
| 长度 | 128 mm |
| 在危险区域使用： | 参见使用说明书 |
