TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常闭 (NC) |
|---|---|

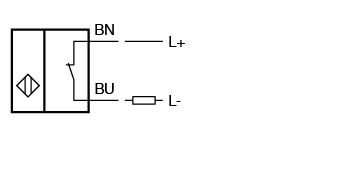

| 输出类型 | 双线式 |
| 额定工作距离 | 8 mm |
| 安装 | 非齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 6,48 mm |
| 衰减系数 rAl | 0,46 |
| 衰减系数 rCu | 0,41 |
| 衰减系数 r304 | 0,78 |
| 衰减系数 rBrass | 0,52 |
| 工作电压 | 10 ... 30 V |
| 开关频率 | 0 ... 300 Hz |
| 迟滞 | 1 ... 10 % 类型 2,5 % |
| 反极性保护 | 是 |
| 短路保护 | 脉冲式 |
| 电压降 | 3,2 ... 5,2 V 典型值 4 V |
| 工作电流 | 6 ... 100 mA |
| 断态电流 | 0,8 ... 1,2 mA 类型 1 mA |
| 开关状态指示灯 | 黄色 LED |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -20 ... 70 °C (-4 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | PBT |
| 感应面 | PBT |
| 防护等级 | IP68 / IP69 |
| 电缆 | 电缆 |
| 电缆直径5,1 mm ± 0,2 mm材料PVC颜色黑色芯数2线芯横截面积0,5 mm2长度LL = 1,1 m ± max. 10 mm L1 = 100 mm ± 5 mm L2 = 100 mm ±5 mm L3 = 150 mm ±5 mm L4 = 8 mm | 电缆直径5,1 mm ± 0,2 mm材料PVC颜色黑色芯数2线芯横截面积0,5 mm2长度LL = 1,1 m ± max. 10 mm L1 = 100 mm ± 5 mm L2 = 100 mm ±5 mm L3 = 150 mm ±5 mm L4 = 8 mm |

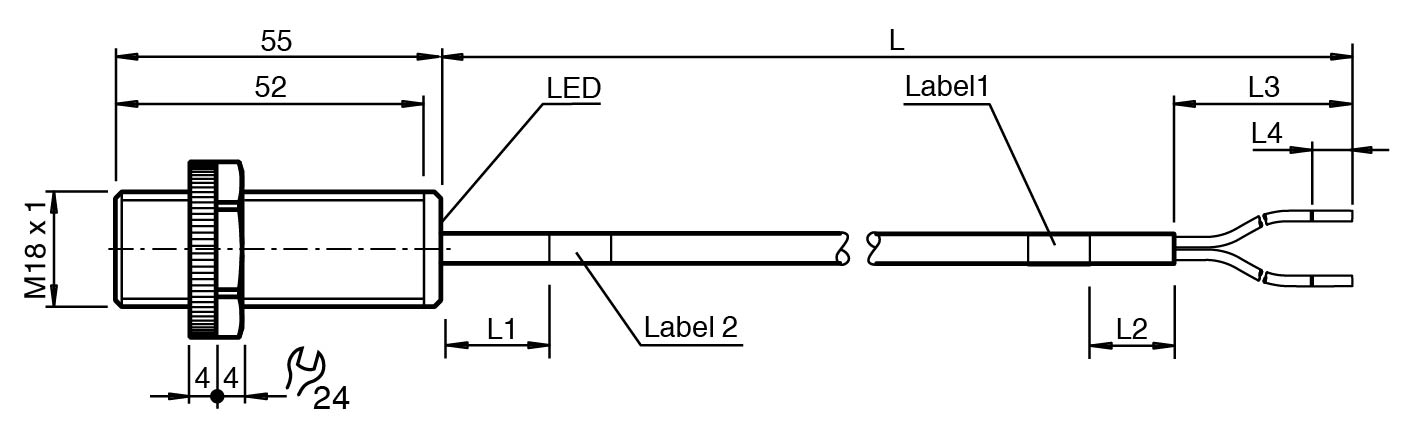

| 尺寸 | 尺寸 |
| 长度55 mm直径18 mm | 长度55 mm直径18 mm |
| 电缆直径 | 5,1 mm ± 0,2 mm |
| 材料 | PVC |
| 颜色 | 黑色 |
| 芯数 | 2 |
| 线芯横截面积 | 0,5 mm2 |
| 长度 | L = 1,1 m ± max. 10 mm L1 = 100 mm ± 5 mm L2 = 100 mm ±5 mm L3 = 150 mm ±5 mm L4 = 8 mm |
| 长度 | 55 mm |
| 直径 | 18 mm |
