产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | 双线式 |
| 额定工作距离 | 8 mm |
| 安装 | 非齐平 |
| 输出极性 | AC |
| 确保操作距离 | 0 ... 6,48 mm |
| 实际工作距离 | 7,2 ... 8,8 mm 类型 8 mm |
| 衰减系数 rAl | 0,4 |
| 衰减系数 rCu | 0,4 |
| 衰减系数 r304 | 0,7 |
| 输出类型 | 2 线 |
| 工作电压 | 20 ... 253 V |
| 开关频率 | 0 ... 20 Hz |
| 迟滞 | 类型 7,5 % |
| 反极性保护 | 允许反接 |
| 电压降 | < 5 V (IL > 50 mA)；< 8 V (IL < 50 mA) |
| 瞬时电流（20 ms，0.1 Hz） | 0 ... 1600 mA |
| 工作电流 | 5 ... 200 mA |
| 断态电流 | 0 ... 1,7 mA 类型 |
| 可用前的时间延迟 | ≤ 30 ms |
| 工作电压指示灯 | 绿色 LED |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 1103 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 外壳类型等级：类型 1 |
| CSA 认证 | 通过 cCSAus 认证，一般用途 |
| CCC 认证 | 通过中国强制性产品认证 (CCC) |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 黄铜，镀镍 |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径4,6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,34 mm2长度L2 m | 导线端箍是电缆直径4,6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,34 mm2长度L2 m |

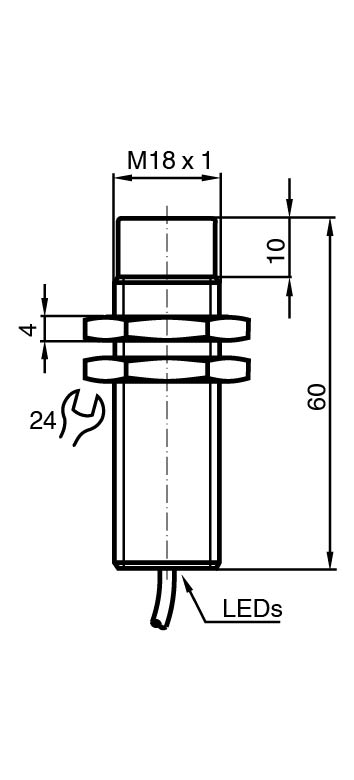

| 尺寸 | 尺寸 |
| 长度60 mm直径18 mm | 长度60 mm直径18 mm |
| 注意 | 1) 当温度低于 0 °C 时，允许工作电压 Ub 80...253 V 安全保险丝 ≤ 0.8 A（快速熔断），符合 IEC 60127-2 Sheet 1 建议：发生短路后，请检查设备是否运行正常。 |
| 导线端箍 | 是 |
| 电缆直径 | 4,6 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 灰色 |
| 芯数 | 3 |
| 线芯横截面积 | 0,34 mm2 |
| 长度 | 2 m |
| 长度 | 60 mm |
| 直径 | 18 mm |
