倍加福

NBN8-F1-E2-0,5M-V31

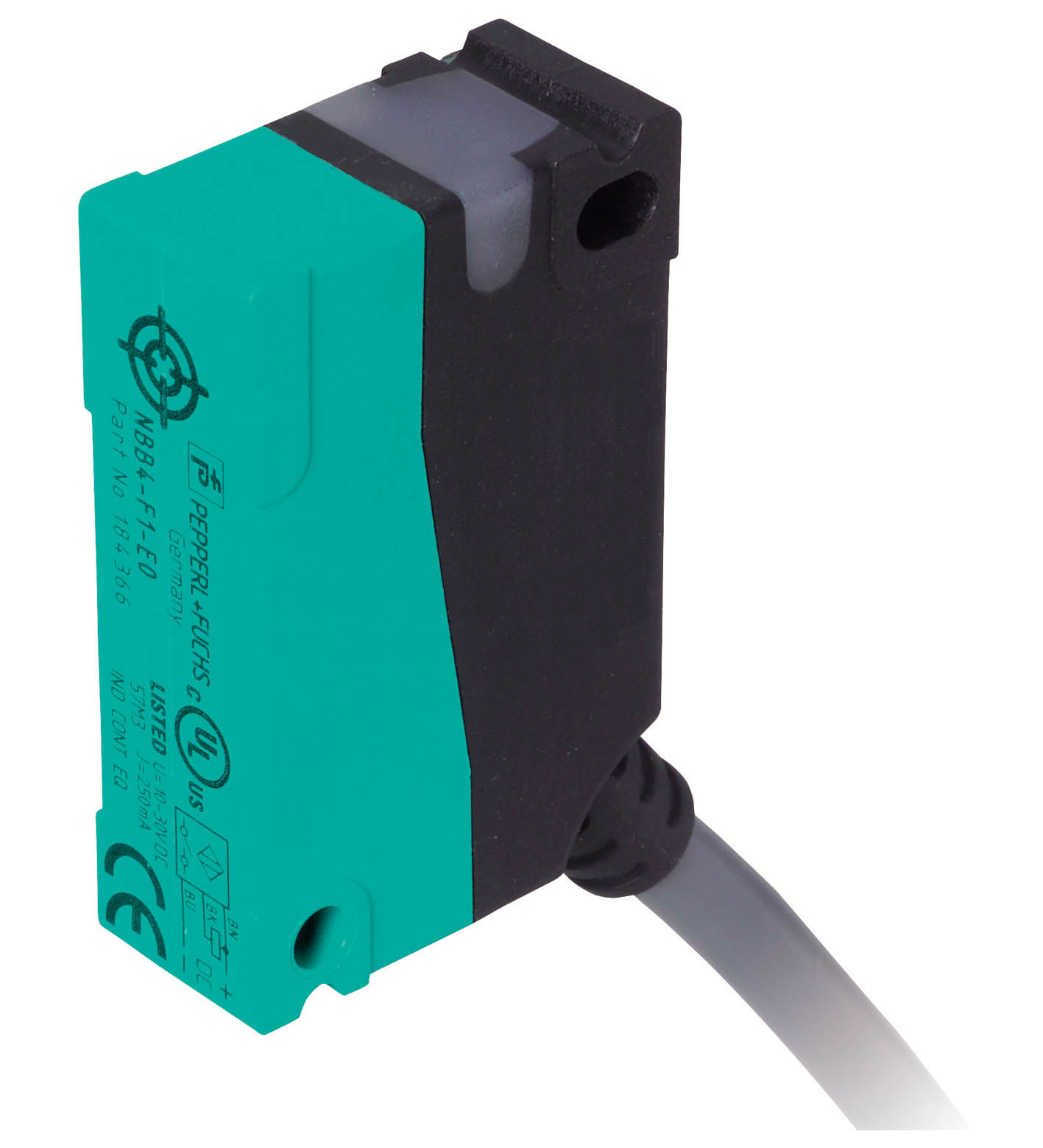

NBN8-F1-E2-0,5M-V31 电感式传感器

订货号: 70179449
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	8 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 6,48 mm
衰减系数 rAl	0,45
衰减系数 rCu	0,45
衰减系数 r304	0,7
衰减系数 rBrass	0,55
输出类型	3 线
工作电压	10 ... 30 V DC
开关频率	0 ... 1400 Hz
迟滞	典型值为 5%
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2,5 V
额定绝缘电压	60 V
工作电流	0 ... 250 mA
断态电流	0 ... 0,01 mA 类型 0,1 µA 在 25 °C 时
空载电流	≤ 15 mA
开关状态指示灯	黄色 LED
MTTFd	1640 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
防护等级	II
额定绝缘电压Ui60 V额定冲击耐受电压Uimp800 V	额定绝缘电压Ui60 V额定冲击耐受电压Uimp800 V
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 250 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
额定绝缘电压	60 V
额定冲击耐受电压	800 V
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	带插头的固定缆线
外壳材料	PA
感应面	PA
防护等级	IP67
连接器	连接器
螺纹M8 x 1针脚数4	螺纹M8 x 1针脚数4
电缆	电缆
电缆直径4,3 mm ± 0,15 mm弯曲半径> 10 x 缆线直径材料PVC颜色黑色芯数3线芯横截面积0,34 mm2长度L0,5 m	电缆直径4,3 mm ± 0,15 mm弯曲半径> 10 x 缆线直径材料PVC颜色黑色芯数3线芯横截面积0,34 mm2长度L0,5 m
紧固螺丝的紧固扭矩	螺纹 M3 ≤ 1,1 Nm

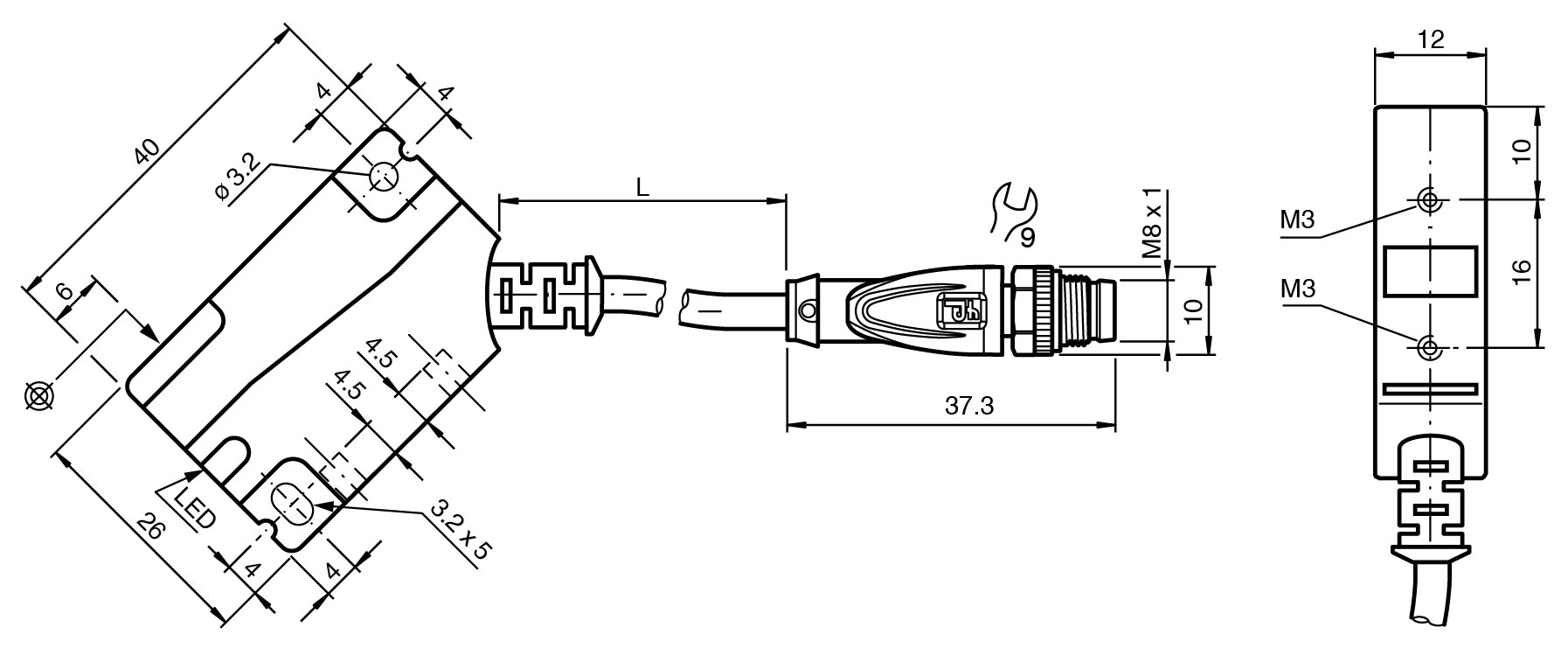

尺寸	尺寸
高度40 mm宽度12 mm长度26 mm	高度40 mm宽度12 mm长度26 mm
螺纹	M8 x 1
针脚数	4
电缆直径	4,3 mm ± 0,15 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
颜色	黑色
芯数	3
线芯横截面积	0,34 mm2
长度	0,5 m
高度	40 mm
宽度	12 mm
长度	26 mm

DOCUMENTS & DOWNLOADS

资料与附件

产品数据表 Datasheet

语言：en

已就绪 · 可下载下载文件

STP 三维图纸 3-D

已就绪 · 可下载下载文件
