倍加福

NBxx-F58D3x3-E8-V1

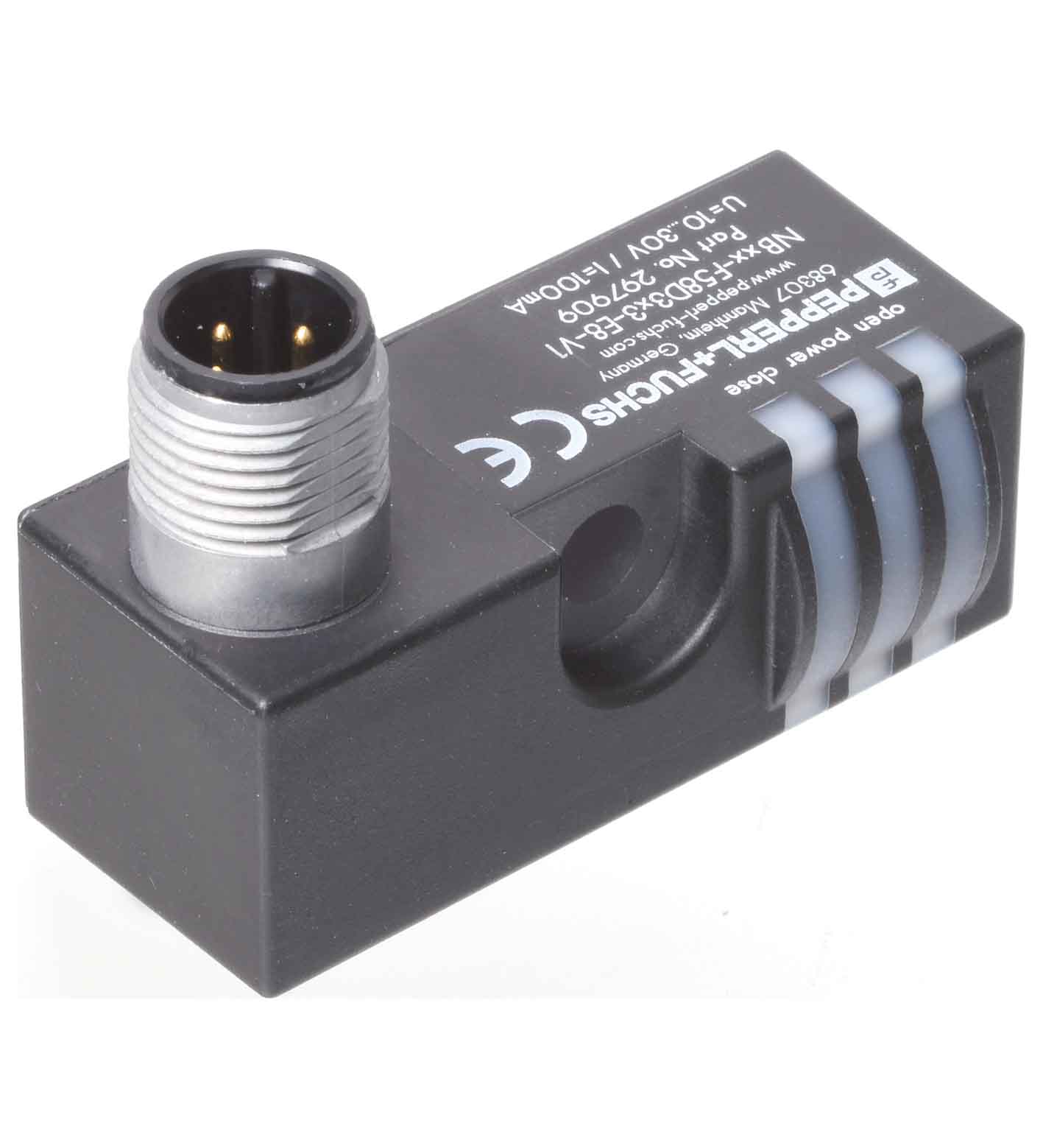

NBxx-F58D3x3-E8-V1 感应式功率辐射传感器

放大器单元

TECHNICAL DATA

规格参数

通用规格

开关功能	2 x 常开 (NO)
输出类型	PNP
输出极性	DC
输出类型	4 线
工作电压	10 ... 30 V
开关频率	0 ... 1500 Hz
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
额定绝缘电压	60 V
工作电流	0 ... 100 mA
断态电流	0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时
空载电流	≤ 16 mA
恒定磁场	300 mT
交变磁场	300 mT
工作电压指示灯	绿色 LED
开关状态指示灯	开关状态“闭合”= 红色 LED (S2)开关状态“打开”= 黄色 LED (S1)
MTTFd	950 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	0 ... 50 °C (32 ... 122 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
外壳材料	PA66
防护等级	IP65
连接器	连接器
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4

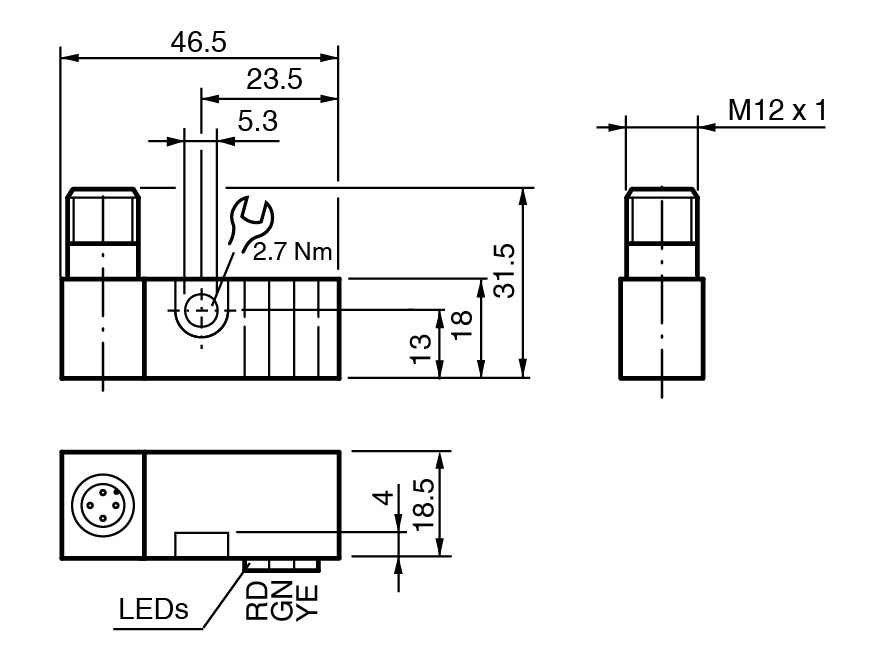

尺寸	尺寸
高度18,5 mm宽度18 mm长度46,5 mm	高度18,5 mm宽度18 mm长度46,5 mm
注意	仅适合与卫星单元 NBN2-F58xx... 系列配套使用
螺纹	M12 x 1
针脚数	4
高度	18,5 mm
宽度	18 mm
长度	46,5 mm
