倍加福

NCB15-30GM40-N0-V1

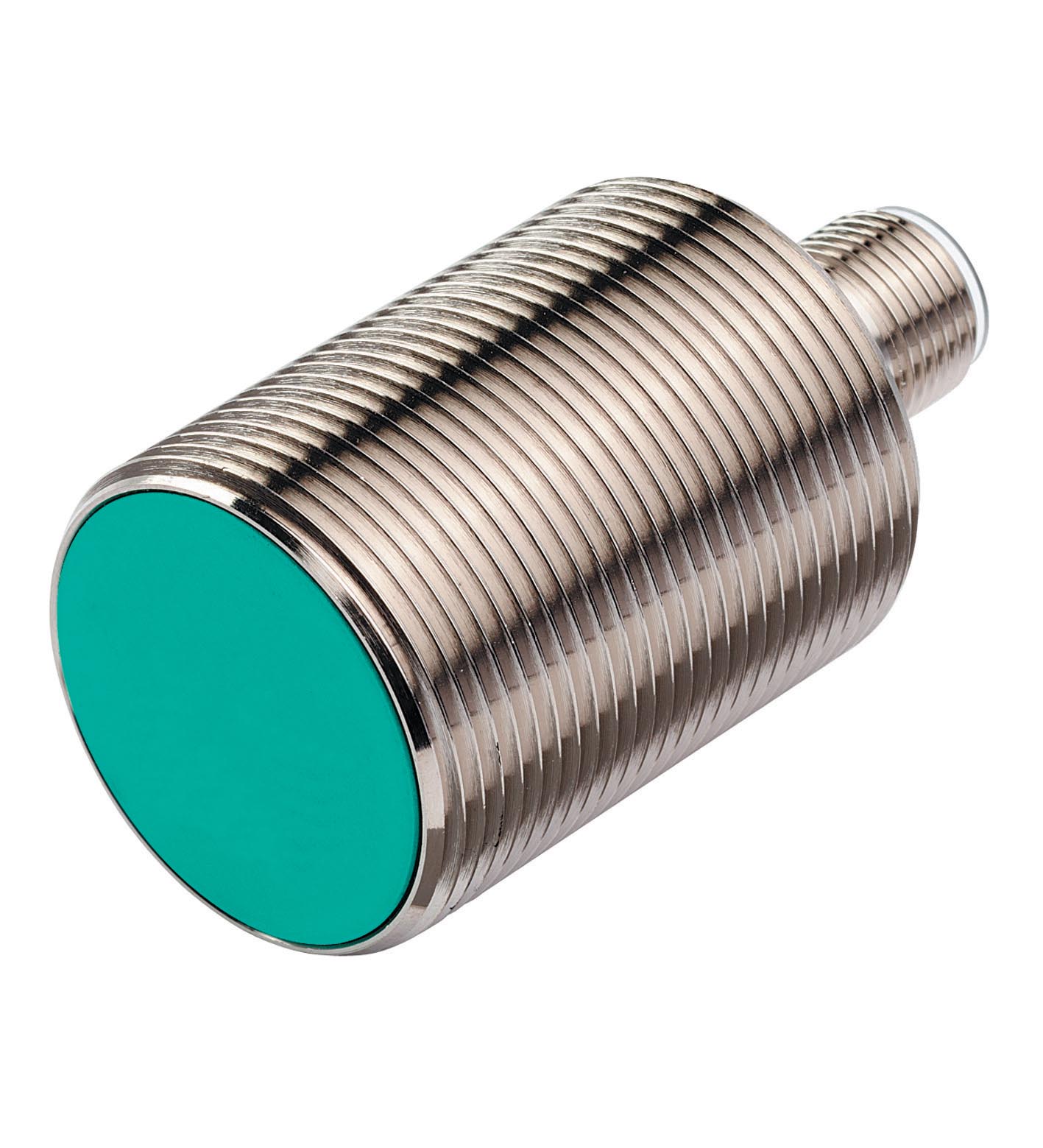

NCB15-30GM40-N0-V1 电感式传感器

订货号: 70133071
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	NAMUR
额定工作距离	15 mm
安装	准齐平
确保操作距离	0 ... 12,15 mm
实际工作距离	13,5 ... 16,5 mm 类型
衰减系数 rAl	0,33
衰减系数 rCu	0,29
衰减系数 r304	0,76

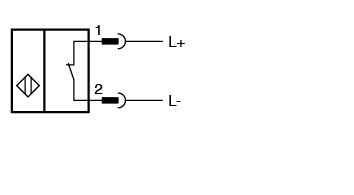

输出类型	2 线
额定电压	8,2 V （Ri 约 1 kΩ）
开关频率	0 ... 450 Hz
迟滞	1 ... 15 % 类型 5 %
反极性保护	反极性保护
短路保护	是
电流消耗	电流消耗
未检测到测量板min. 2,2 mA检测到测量板≤ 1 mA	未检测到测量板min. 2,2 mA检测到测量板≤ 1 mA
开关状态指示灯	黄色多孔 LED
未检测到测量板	min. 2,2 mA
检测到测量板	≤ 1 mA
安全完整性级别 (SIL)	SIL 2
MTTFd	3068 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2	NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2

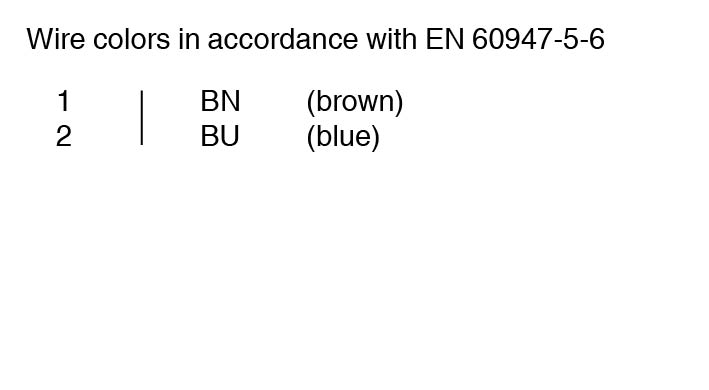

NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
电磁兼容性	NE 21:2007
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 GaIECEx PTB 11.0037X设备保护级别 GbIECEx PTB 11.0037X设备保护级别 DaIECEx PTB 11.0037X设备保护级别 DcIECEx TUR 21.0018X设备保护级别 MbIECEx PTB 11.0037X	设备保护级别 GaIECEx PTB 11.0037X设备保护级别 GbIECEx PTB 11.0037X设备保护级别 DaIECEx PTB 11.0037X设备保护级别 DcIECEx TUR 21.0018X设备保护级别 MbIECEx PTB 11.0037X
ATEX 认证	ATEX 认证
设备保护级别 GaPTB 00 ATEX 2048 X设备保护级别 GbPTB 00 ATEX 2048 X设备保护级别 DaPTB 00 ATEX 2048 X设备保护级别 DcTüV 20 ATEX 8524 X	设备保护级别 GaPTB 00 ATEX 2048 X设备保护级别 GbPTB 00 ATEX 2048 X设备保护级别 DaPTB 00 ATEX 2048 X设备保护级别 DcTüV 20 ATEX 8524 X
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 8,2 V DC
普通位置E87056危险位置E501628控制图116-0452	普通位置E87056危险位置E501628控制图116-0452
CCC 认证	CCC 认证
危险位置2020322315002258 2024322315005858	危险位置2020322315002258 2024322315005858
CML 认证	根据要求
ANZEx	18.3018X
船舶认证	DNVGL TAA00001A5
设备保护级别 Ga	IECEx PTB 11.0037X
设备保护级别 Gb	IECEx PTB 11.0037X
设备保护级别 Da	IECEx PTB 11.0037X
设备保护级别 Dc	IECEx TUR 21.0018X
设备保护级别 Mb	IECEx PTB 11.0037X
设备保护级别 Ga	PTB 00 ATEX 2048 X
设备保护级别 Gb	PTB 00 ATEX 2048 X
设备保护级别 Da	PTB 00 ATEX 2048 X
设备保护级别 Dc	TüV 20 ATEX 8524 X
普通位置	E87056
危险位置	E501628
控制图	116-0452
危险位置	2020322315002258 2024322315005858
环境温度	-25 ... 100 °C (-13 ... 212 °F)
存储温度	-40 ... 100 °C (-40 ... 212 °F)
连接类型	连接器插头
外壳材料	不锈钢 1.4305 / AISI 303
感应面	PBT
防护等级	IP66 / IP67
连接器	连接器
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4
质量	120 g

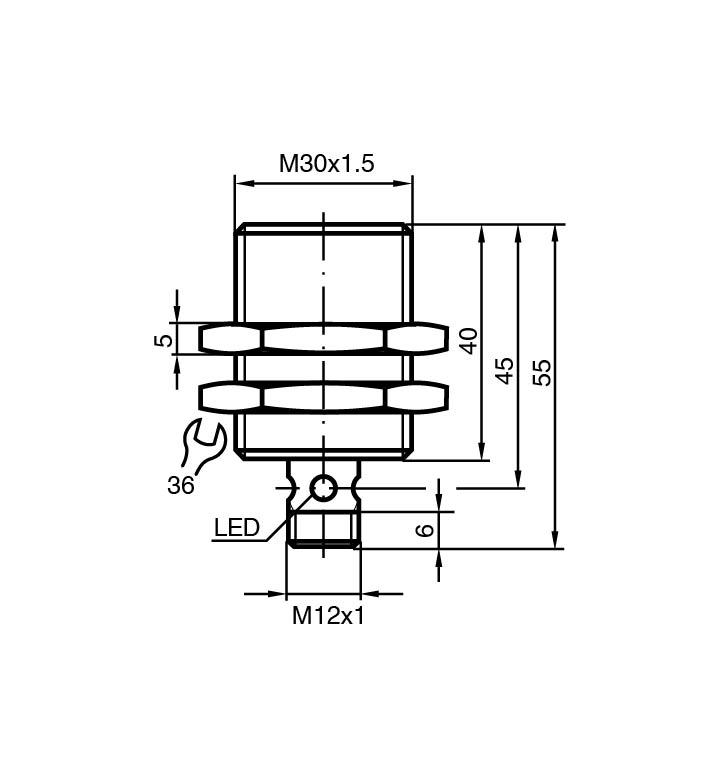

尺寸	尺寸
长度40 mm直径30 mm	长度40 mm直径30 mm
螺纹	M12 x 1
针脚数	4
长度	40 mm
直径	30 mm
供货范围	供货范围包含 2 颗自锁螺母
在危险区域使用：	参见使用说明书
