TECHNICAL DATA
规格参数
通用规格

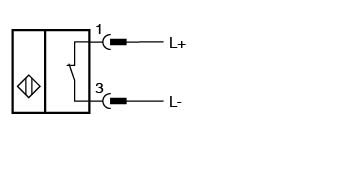

| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | 双线式 |
| 额定工作距离 | 4 mm |
| 安装 | 齐平 |
| 确保操作距离 | 0 ... 3,24 mm |
| 实际工作距离 | 3,6 ... 4,4 mm 类型 |
| 衰减系数 rAl | 0,41 |
| 衰减系数 rCu | 0,39 |
| 衰减系数 r304 | 0,78 |
| 输出类型 | 2 线 |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 开关频率 | 0 ... 1500 Hz |
| 迟滞 | 1 ... 15 % 类型 5 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 是 |
| 适用于 2:1 技术 | 是 ， 无需反极性保护二极管 |
| 电流消耗 | 电流消耗 |
| 未检测到测量板min. 2,2 mA检测到测量板≤ 1 mA | 未检测到测量板min. 2,2 mA检测到测量板≤ 1 mA |
| 开关状态指示灯 | 全方位可见的黄色 LED |
| 未检测到测量板 | min. 2,2 mA |
| 检测到测量板 | ≤ 1 mA |
| MTTFd | 3010 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 100 °C (-13 ... 212 °F) |
| 存储温度 | -40 ... 100 °C (-40 ... 212 °F) |
| 连接类型 | 固定缆线，带内螺纹接插件 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 感应面 | PBT |
| 防护等级 | IP66 / IP67 |
| 插座 | 插座 |
| 针脚数3连接组件内螺纹接插件，超模压，8 mm | 针脚数3连接组件内螺纹接插件，超模压，8 mm |
| 电缆 | 电缆 |
| 电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色蓝色芯数2线芯横截面积0,34 mm2长度L1 m | 电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色蓝色芯数2线芯横截面积0,34 mm2长度L1 m |
| 质量 | 58 g |

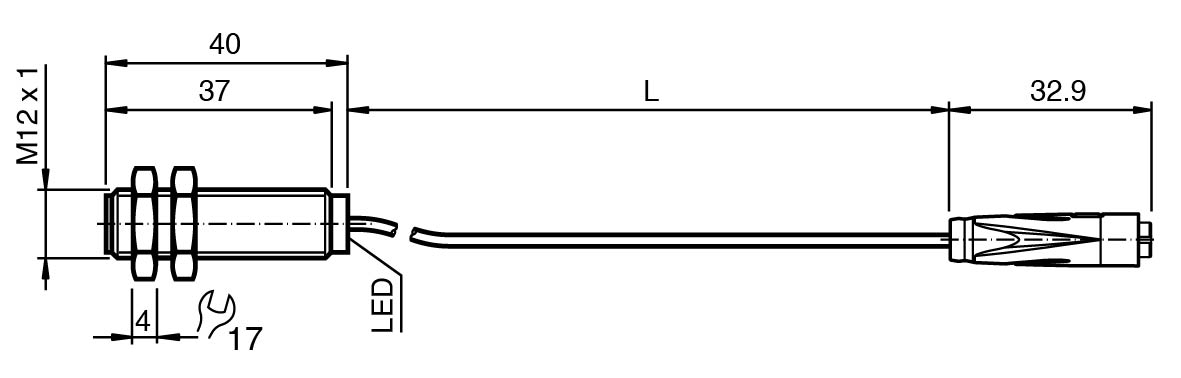

| 尺寸 | 尺寸 |
| 长度40 mm直径12 mm | 长度40 mm直径12 mm |
| 针脚数 | 3 |
| 连接组件 | 内螺纹接插件，超模压，8 mm |
| 电缆直径 | 4,8 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 蓝色 |
| 芯数 | 2 |
| 线芯横截面积 | 0,34 mm2 |
| 长度 | 1 m |
| 长度 | 40 mm |
| 直径 | 12 mm |
| 供货范围 | 供货范围包含 2 颗自锁螺母 |
