NCB5-18GM40-Z0-3G-3D

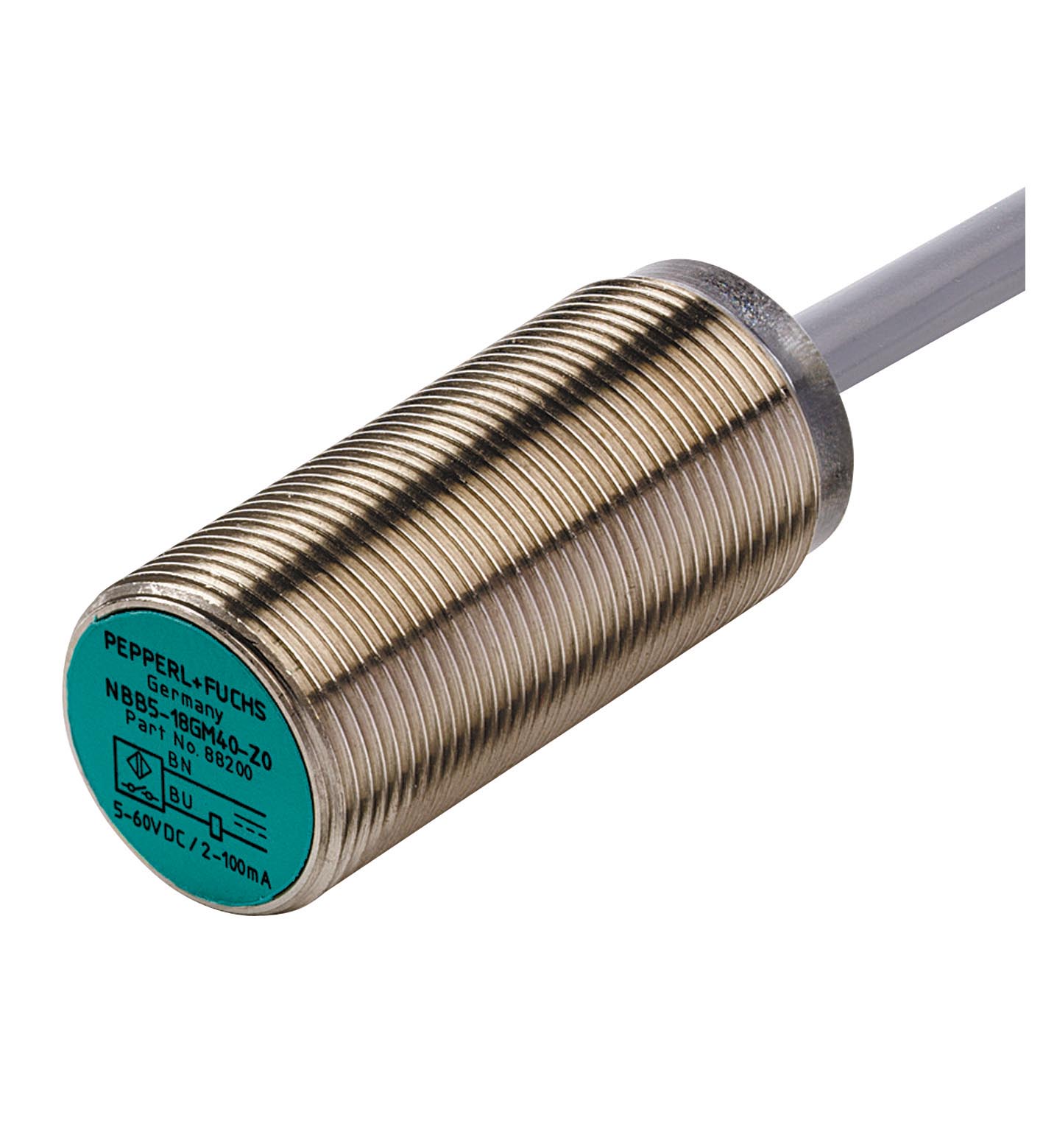

NCB5-18GM40-Z0-3G-3D 电感式传感器

订货号: 70126041
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	双线式
额定工作距离	5 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 4,05 mm
实际工作距离	4,5 ... 5,5 mm 类型 5 mm
衰减系数 rAl	0,37
衰减系数 rCu	0,33
衰减系数 r304	0,7
输出类型	2 线
工作电压	5 ... 60 V
开关频率	0 ... 350 Hz
迟滞	1 ... 10 % 类型 5 %
反极性保护	允许反接
短路保护	脉冲式
电压降	≤ 5 V
工作电流	2 ... 100 mA
最低工作电流	2 mA
断态电流	0 ... 0,5 mA 类型
开关状态指示灯	全方位可见的黄色 LED
MTTFd	1739 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 Gc (ec)IECEx TUR 21.0017X设备保护级别 Dc (tc)IECEx TUR 21.0018X	设备保护级别 Gc (ec)IECEx TUR 21.0017X设备保护级别 Dc (tc)IECEx TUR 21.0018X
ATEX 认证	ATEX 认证
设备保护级别 Gc (ec)TüV 20 ATEX 8523 X设备保护级别 Dc (tc)TüV 20 ATEX 8524 X	设备保护级别 Gc (ec)TüV 20 ATEX 8523 X设备保护级别 Dc (tc)TüV 20 ATEX 8524 X
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 60 V DC 输出开关电流: 100 mA
CCC 认证	CCC 认证
危险位置2024322315005947 2024322315005860	危险位置2024322315005947 2024322315005860
设备保护级别 Gc (ec)	IECEx TUR 21.0017X
设备保护级别 Dc (tc)	IECEx TUR 21.0018X
设备保护级别 Gc (ec)	TüV 20 ATEX 8523 X
设备保护级别 Dc (tc)	TüV 20 ATEX 8524 X
危险位置	2024322315005947 2024322315005860
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	电缆
外壳材料	不锈钢 1.4305 / AISI 303
感应面	PBT
防护等级	IP66 / IP67
电缆	电缆
导线端箍是电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数2线芯横截面积0,34 mm2长度L2 m	导线端箍是电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数2线芯横截面积0,34 mm2长度L2 m
质量	103 g

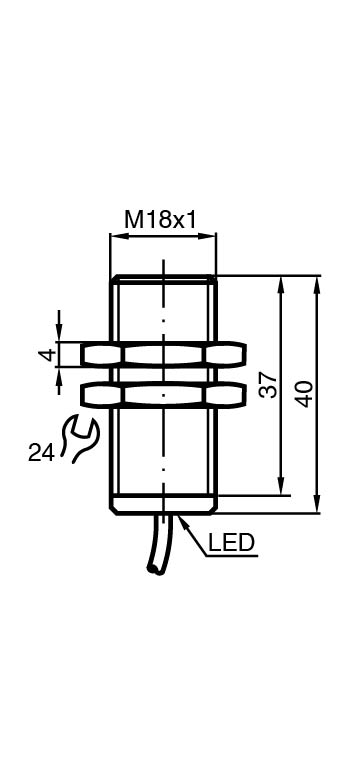

尺寸	尺寸
长度40 mm直径18 mm	长度40 mm直径18 mm
导线端箍	是
电缆直径	4,8 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
颜色	灰色
芯数	2
线芯横截面积	0,34 mm2
长度	2 m
长度	40 mm
直径	18 mm
供货范围	供货范围包含 2 颗自锁螺母
在危险区域使用：	参见使用说明书
