产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开/常闭 (NO/NC) 可编程 |
|---|---|
| 输出类型 | AS-Interface |
| 额定工作距离 | 5 mm |
| 安装 | 齐平 |
| 确保操作距离 | 0 ... 4,05 mm |
| 实际工作距离 | 4,5 ... 5,5 mm 类型 5 mm |
| 衰减系数 rAl | 0,2 |
| 衰减系数 rCu | 0,15 |
| 衰减系数 r304 | 0,62 |
| 从属设备类型 | A/B 从属设备 |
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V2.1 |
| 输出类型 | 2 线 |
| 工作电压 | 26,5 ... 31,9 V 通过 AS-i 总线系统 |
| 开关频率 | 0 ... 100 Hz |
| 迟滞 | 1 ... 15 % 类型 5 % |
| 反极性保护 | 反极性保护 |
| 在 IL 下的压降 | 在 IL 下的压降 |
| 电压降 IL = 20 mA，开关元件打开Ud3,4 ... 5 V 类型 4,3 V | 电压降 IL = 20 mA，开关元件打开Ud3,4 ... 5 V 类型 4,3 V |
| 空载电流 | ≤ 25 mA |
| 可用前的时间延迟 | ≤ 1000 ms |
| 工作电压指示灯 | 双 LED，绿色 |
| 开关状态指示灯 | 双 LED，黄色 |
| 错误指示器 | 双 LED，红色 |
| 电压降 IL = 20 mA，开关元件打开 | 3,4 ... 5 V 类型 4,3 V |
| MTTFd | 926 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 电磁兼容性EN 50295:1999-10标准EN IEC 60947-5-2 | 电磁兼容性EN 50295:1999-10标准EN IEC 60947-5-2 |
| 电磁兼容性 | EN 50295:1999-10 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 31,9 V DC |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4 | 螺纹M12 x 1针脚数4 |

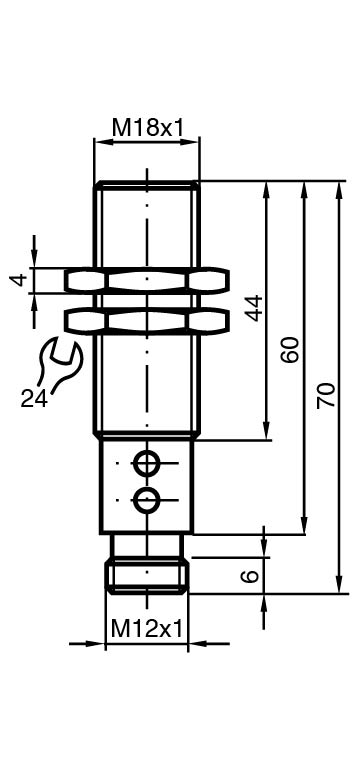

| 尺寸 | 尺寸 |
| 长度70 mm直径18 mm | 长度70 mm直径18 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 长度 | 70 mm |
| 直径 | 18 mm |
