NCB50-FP-A2-P1-3G-3D

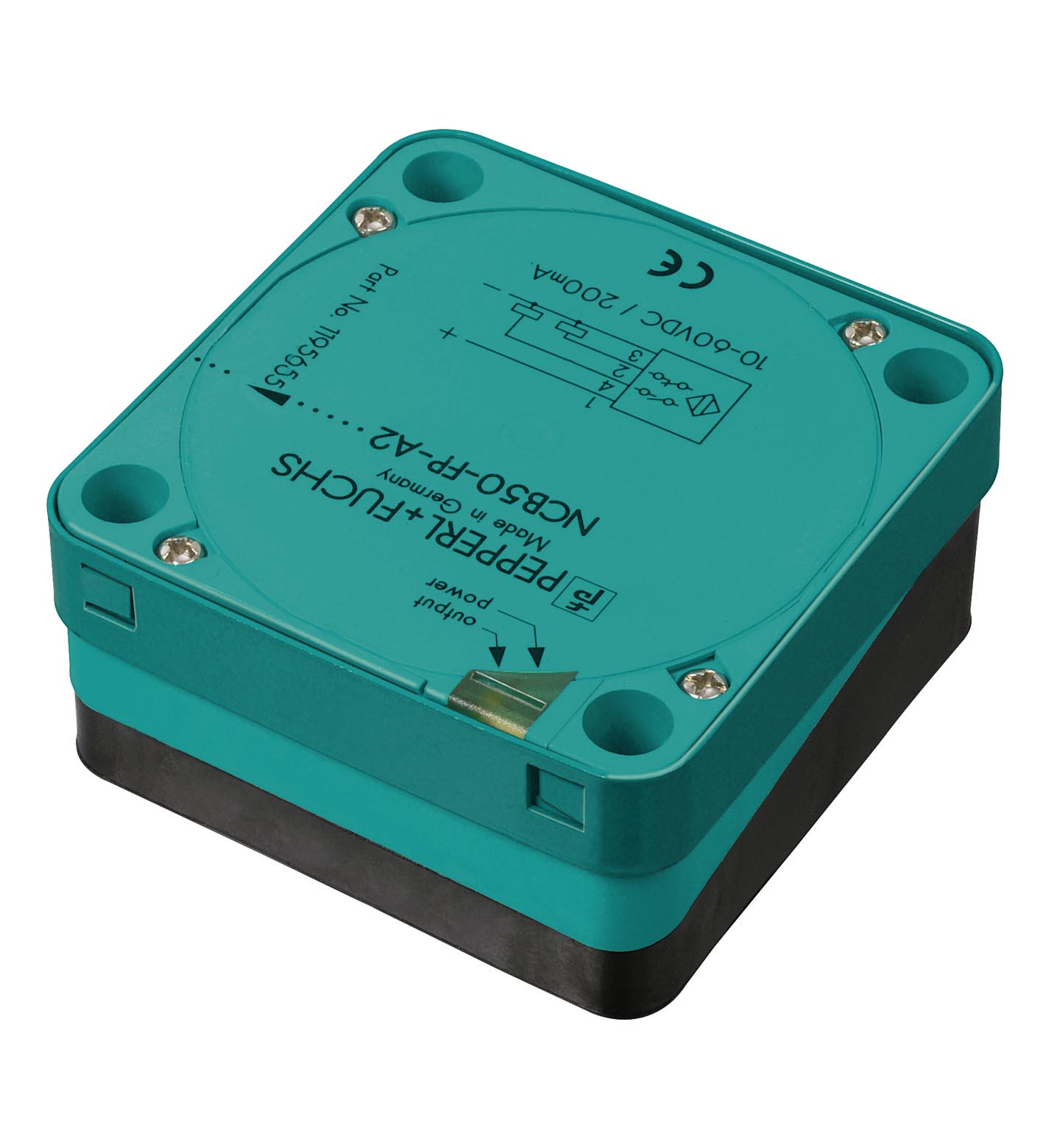

NCB50-FP-A2-P1-3G-3D 电感式传感器

订货号: 70126028
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	互补
输出类型	PNP
额定工作距离	50 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 40,5 mm
衰减系数 rAl	0,38
衰减系数 rCu	0,35
衰减系数 r304	0,83

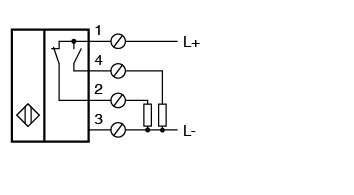

输出类型	4 线
工作电压	10 ... 60 V DC
开关频率	0 ... 80 Hz
迟滞	类型 3 %
反极性保护	反极性保护
电压降	≤ 3 V
工作电流	0 ... 200 mA
断态电流	0 ... 0,5 mA
空载电流	≤ 20 mA
可用前的时间延迟	≤ 300 ms
工作电压指示灯	绿色 LED
开关状态指示灯	黄色 LED
MTTFd	670 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 Gc (ec)IECEx TUR 21.0019X设备保护级别 Dc (tc)IECEx TUR 21.0020X	设备保护级别 Gc (ec)IECEx TUR 21.0019X设备保护级别 Dc (tc)IECEx TUR 21.0020X
ATEX 认证	ATEX 认证
设备保护级别 Gc (ec)TüV 20 ATEX 8525 X设备保护级别 Dc (tc)TüV 20 ATEX 8526 X	设备保护级别 Gc (ec)TüV 20 ATEX 8525 X设备保护级别 Dc (tc)TüV 20 ATEX 8526 X
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 60 V DC 输出开关电流: 200 mA
CCC 认证	CCC 认证
危险位置2024322315005962 2024322315005982	危险位置2024322315005962 2024322315005982
设备保护级别 Gc (ec)	IECEx TUR 21.0019X
设备保护级别 Dc (tc)	IECEx TUR 21.0020X
设备保护级别 Gc (ec)	TüV 20 ATEX 8525 X
设备保护级别 Dc (tc)	TüV 20 ATEX 8526 X
危险位置	2024322315005962 2024322315005982
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	螺丝接线端子
连接信息	一个端子接头最多可以安装两根线芯横截面积相同的导线！拧紧扭矩 1.2 Nm + 10%
线芯横截面积	达 2.5 mm2 ，剥线绝缘长度：7 mm
最小线芯横截面积最小 0,5 mm2 （包括使用柔性导线时的导线端箍）最大线芯横截面积最大 2,5 mm2 （包括使用柔性导线时的导线端箍）	最小线芯横截面积最小 0,5 mm2 （包括使用柔性导线时的导线端箍）最大线芯横截面积最大 2,5 mm2 （包括使用柔性导线时的导线端箍）
连接（系统侧）	螺丝接线端子， M20 x 1.5 缆线密封接头，可用螺纹长度 10 mm ，最大旋入深度 10 mm
外壳材料	PBT
感应面	PBT
外壳底座	PBT
防护等级	IP67
质量	480 g
拧紧扭矩，外壳螺丝	1 Nm

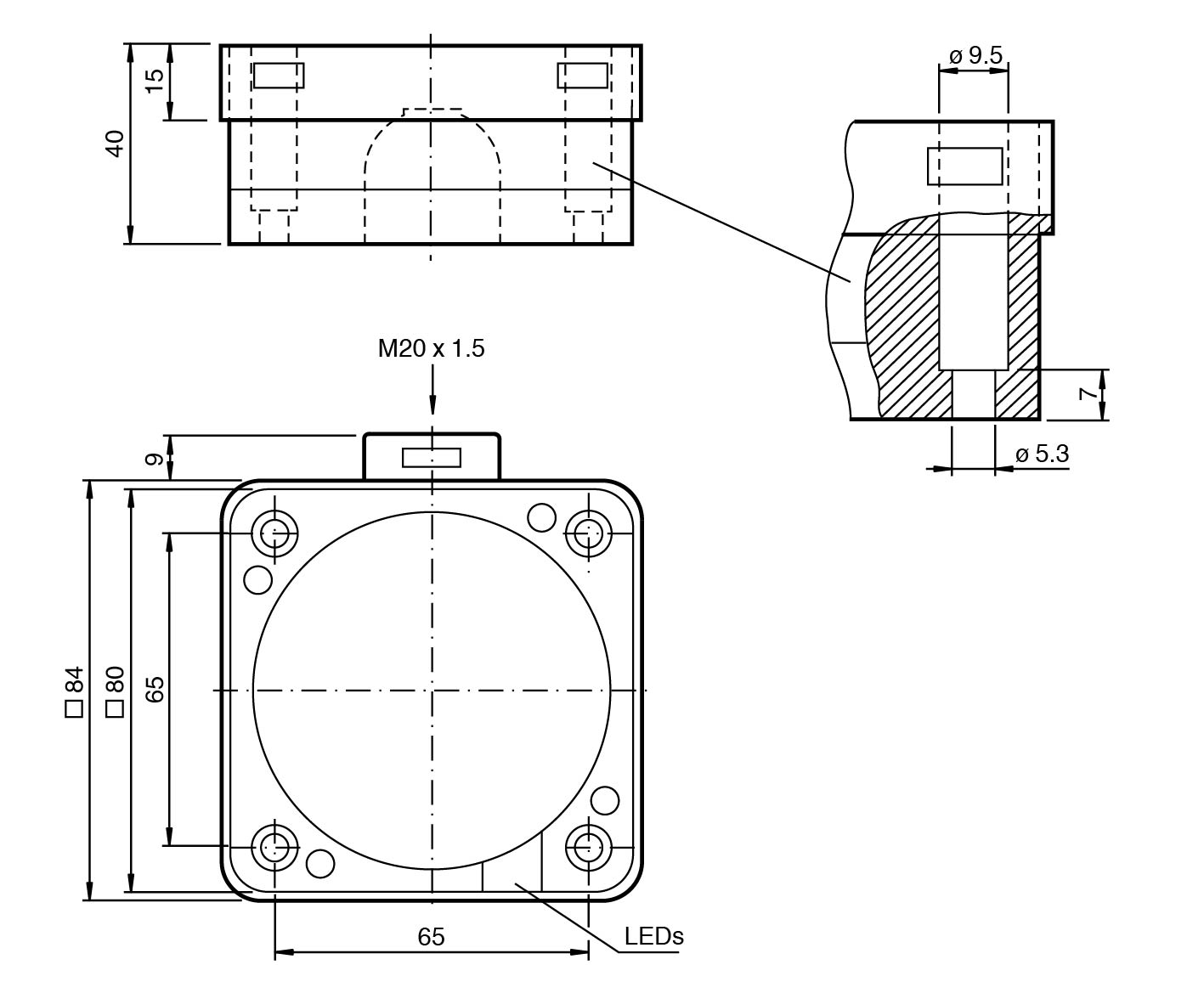

尺寸	尺寸
高度40 mm宽度84 mm长度84 mm	高度40 mm宽度84 mm长度84 mm
最小线芯横截面积	最小 0,5 mm2 （包括使用柔性导线时的导线端箍）
最大线芯横截面积	最大 2,5 mm2 （包括使用柔性导线时的导线端箍）
高度	40 mm
宽度	84 mm
长度	84 mm
在危险区域使用：	参见使用说明书
