产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开/常闭 (NO/NC) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 50 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 40,5 mm |
| 衰减系数 rAl | 0,38 |
| 衰减系数 rCu | 0,35 |
| 衰减系数 r304 | 0,83 |

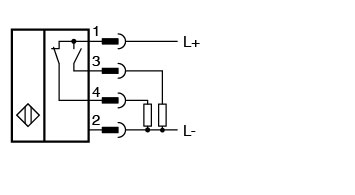

| 输出类型 | 4 线 |
| 工作电压 | 10 ... 60 V DC |
| 开关频率 | 0 ... 80 Hz |
| 迟滞 | 类型 3 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 3 V |
| 工作电流 | 0 ... 200 mA |
| 断态电流 | 0 ... 0,5 mA |
| 空载电流 | ≤ 20 mA |
| 可用前的时间延迟 | ≤ 300 ms |
| 工作电压指示灯 | 绿色 LED |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 680 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 60 V DC 输出开关电流: 200 mA |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 不锈钢 7/8" 16 UN ， 4 针 连接器 |
| 外壳材料 | PBT/金属底座 |
| 感应面 | PBT |
| 外壳底座 | 金属 / 树酯填充 |
| 防护等级 | IP67 |

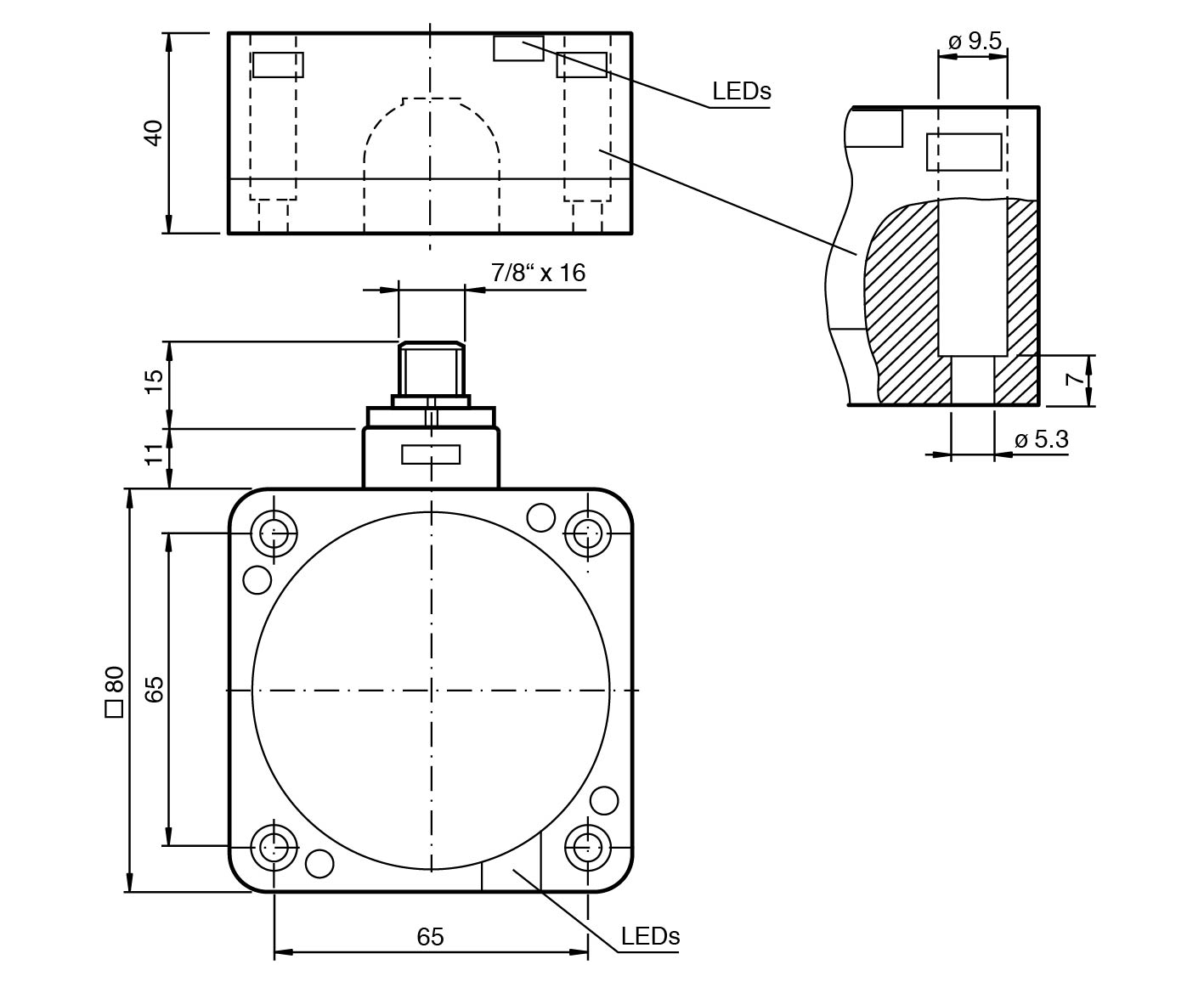

| 尺寸 | 尺寸 |
| 高度40 mm宽度80 mm长度80 mm | 高度40 mm宽度80 mm长度80 mm |
| 高度 | 40 mm |
| 宽度 | 80 mm |
| 长度 | 80 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
