倍加福

NCB50-FP-Z2-P1

NCB50-FP-Z2-P1 电感式传感器

订货号: 182526
产品分类: 接近传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开/常闭 (NO/NC)
输出类型	双线式
额定工作距离	50 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 40,5 mm
实际工作距离	45 ... 55 mm 类型
衰减系数 rAl	0,4
衰减系数 rCu	0,35
衰减系数 r304	0,8
输出类型	2 线
工作电压	10 ... 60 V DC
开关频率	0 ... 80 Hz
迟滞	0 ... 20 % 类型 5 %
反极性保护	允许反接
短路保护	脉冲式
电压降	≤ 3,8 V
在 IL 下的压降	在 IL 下的压降
电压降 IL = 20 mA，开关元件打开Ud2,7 ... 4,9 V	电压降 IL = 20 mA，开关元件打开Ud2,7 ... 4,9 V
工作电流	2 ... 200 mA
最低工作电流	2 mA
断态电流	≤ 0,6 mA
可用前的时间延迟	≤ 300 ms
开关状态指示灯	黄色 LED
电压降 IL = 20 mA，开关元件打开	2,7 ... 4,9 V
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 60 V DC 输出开关电流: 200 mA
CCC 认证	通过中国强制性产品认证 (CCC)
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
连接类型	螺丝接线端子
连接信息	一个端子接头最多可以安装两根线芯横截面积相同的导线！拧紧扭矩 1.2 Nm + 10%
线芯横截面积	达 2.5 mm2
最小线芯横截面积无导线端套圈 0,5 mm2 ，带连接器套 0,34 mm2最大线芯横截面积无导线端套圈 2,5 mm2 ，带连接器套 1,5 mm2	最小线芯横截面积无导线端套圈 0,5 mm2 ，带连接器套 0,34 mm2最大线芯横截面积无导线端套圈 2,5 mm2 ，带连接器套 1,5 mm2
外壳材料	PBT
感应面	PBT
外壳底座	PBT
防护等级	IP68
防护等级	II

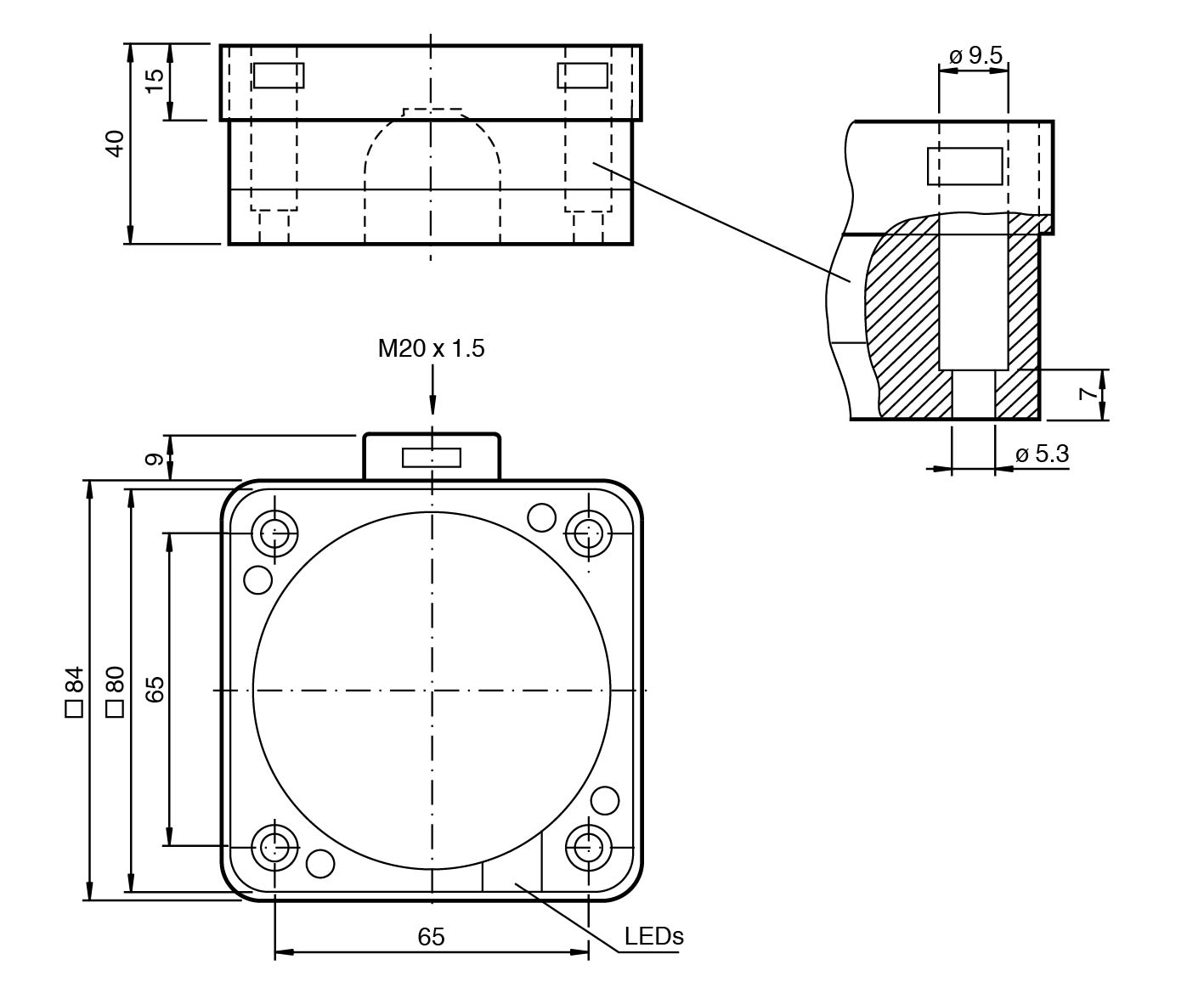

尺寸	尺寸
高度40 mm宽度84 mm长度84 mm	高度40 mm宽度84 mm长度84 mm
最小线芯横截面积	无导线端套圈 0,5 mm2 ，带连接器套 0,34 mm2
最大线芯横截面积	无导线端套圈 2,5 mm2 ，带连接器套 1,5 mm2
高度	40 mm
宽度	84 mm
长度	84 mm
