产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | NAMUR |
| 额定工作距离 | 8 mm |
| 安装 | 齐平 |
| 确保操作距离 | 0 ... 6,48 mm |
| 实际工作距离 | 7,2 ... 8,8 mm 类型 8 mm |
| 衰减系数 rAl | 0,39 |
| 衰减系数 rCu | 0,36 |
| 衰减系数 r304 | 0,71 |
| 输出类型 | 2 线 |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 开关频率 | 0 ... 1500 Hz |
| 迟滞 | 1 ... 15 % 类型 5 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 是 |
| 适用于 2:1 技术 | 是 ， 无需反极性保护二极管 |
| 电流消耗 | 电流消耗 |
| 未检测到测量板min. 2,2 mA检测到测量板≤ 1 mA | 未检测到测量板min. 2,2 mA检测到测量板≤ 1 mA |
| 开关状态指示灯 | 全方位可见的黄色 LED |
| 未检测到测量板 | min. 2,2 mA |
| 检测到测量板 | ≤ 1 mA |
| MTTFd | 2660 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
| 电磁兼容性 | NE 21:2007 |
| 标准 | EN IEC 60947-5-2 |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 GaIECEx PTB 11.0037X设备保护级别 GbIECEx PTB 11.0037X设备保护级别 DaIECEx PTB 11.0037X设备保护级别 MbIECEx PTB 11.0037X | 设备保护级别 GaIECEx PTB 11.0037X设备保护级别 GbIECEx PTB 11.0037X设备保护级别 DaIECEx PTB 11.0037X设备保护级别 MbIECEx PTB 11.0037X |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GaPTB 00 ATEX 2048 X设备保护级别 GbPTB 00 ATEX 2048 X设备保护级别 DaPTB 00 ATEX 2048 X | 设备保护级别 GaPTB 00 ATEX 2048 X设备保护级别 GbPTB 00 ATEX 2048 X设备保护级别 DaPTB 00 ATEX 2048 X |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 8,2 V DC |
| CML 认证 | 根据要求 |
| ANZEx | 18.3018X |
| 设备保护级别 Ga | IECEx PTB 11.0037X |
| 设备保护级别 Gb | IECEx PTB 11.0037X |
| 设备保护级别 Da | IECEx PTB 11.0037X |
| 设备保护级别 Mb | IECEx PTB 11.0037X |
| 设备保护级别 Ga | PTB 00 ATEX 2048 X |
| 设备保护级别 Gb | PTB 00 ATEX 2048 X |
| 设备保护级别 Da | PTB 00 ATEX 2048 X |
| 环境温度 | -25 ... 80 °C (-13 ... 176 °F) |
| 存储温度 | -40 ... 80 °C (-40 ... 176 °F) |
| 连接类型 | 电缆 PUR（无卤） ， 10 m 蓝色 ， 耐油 ， 阻燃性符合 IEC 60332-1 标准 耐泥污能力符合 IEC61892-4 标准附录 D最低可在 -40 °C 的温度下保持柔性 |
| 线芯横截面积 | 2x 1 mm2 ， 黑色 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 感应面 | PBT |
| 防护等级 | IP66 / IP67 |
| 电缆 | 电缆 |
| 导线端箍是弯曲半径> 5 x 缆线直径材料PUR长度L10 m | 导线端箍是弯曲半径> 5 x 缆线直径材料PUR长度L10 m |

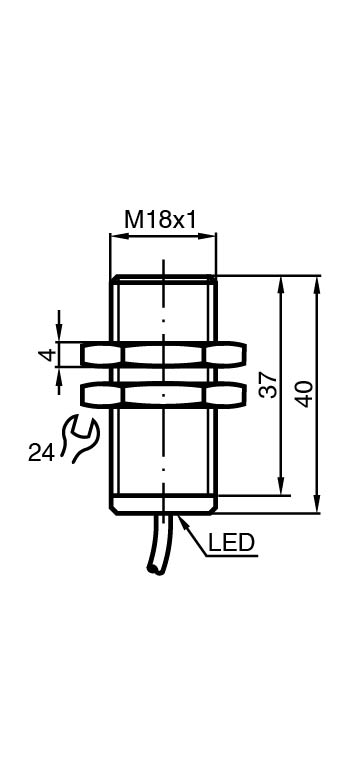

| 尺寸 | 尺寸 |
| 长度40 mm直径18 mm | 长度40 mm直径18 mm |
| 导线端箍 | 是 |
| 弯曲半径 | > 5 x 缆线直径 |
| 材料 | PUR |
| 长度 | 10 m |
| 长度 | 40 mm |
| 直径 | 18 mm |
| 供货范围 | 供货范围包含 2 颗自锁螺母 |
| 在危险区域使用： | 参见使用说明书 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
