TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 100 mm |
| 安装 | 非齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 81 mm |
| 实际工作距离 | 90 ... 110 mm 类型 |
| 衰减系数 rAl | 0,37 |
| 衰减系数 rCu | 0,35 |
| 衰减系数 r304 | 1 |
| 衰减系数 rBrass | 0,47 |
| 输出类型 | 3 线 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 0 ... 10 Hz |
| 迟滞 | 类型 8 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 3 V |
| 在 IL 下的压降 | 在 IL 下的压降 |
| 电压降 IL = 200mA，开关元件打开Ud1,3 ... 2,2 V 类型 1,9 V | 电压降 IL = 200mA，开关元件打开Ud1,3 ... 2,2 V 类型 1,9 V |
| 工作电流 | 0 ... 200 mA |
| 断态电流 | Ir |
| 断态电流 UB = 1.1 x Ue，开关元件关闭0 ... 0,5 mA | 断态电流 UB = 1.1 x Ue，开关元件关闭0 ... 0,5 mA |
| 空载电流 | ≤ 20 mA |
| 可用前的时间延迟 | ≤ 90 ms |
| 工作电压指示灯 | 绿色 LED |
| 开关状态指示灯 | 黄色 LED |
| 电压降 IL = 200mA，开关元件打开 | 1,3 ... 2,2 V 类型 1,9 V |
| 断态电流 UB = 1.1 x Ue，开关元件关闭 | 0 ... 0,5 mA |
| MTTFd | 911 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | ABS (TSG)，铝底板 |
| 感应面 | ABS |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4 | 螺纹M12 x 1针脚数4 |

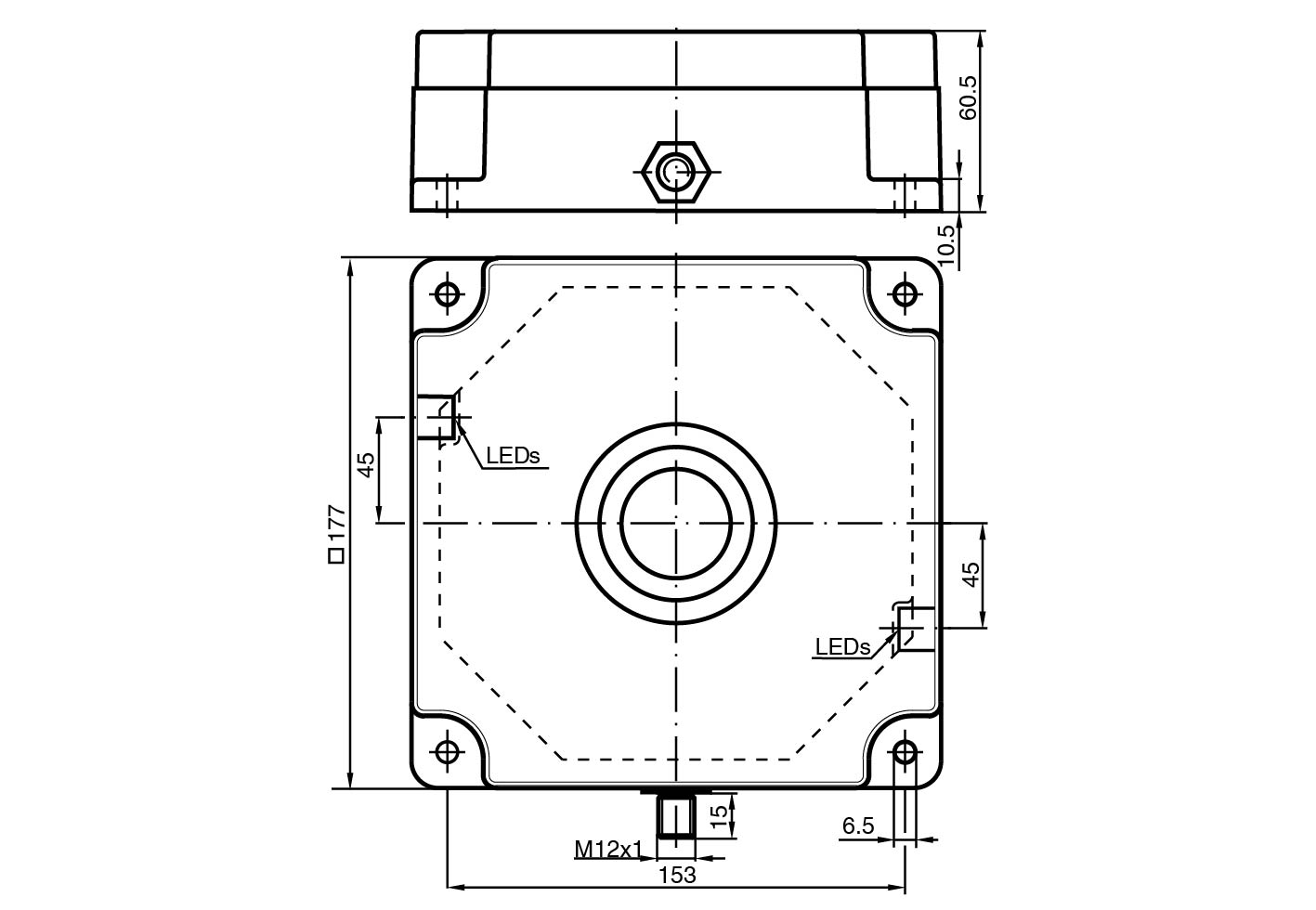

| 尺寸 | 尺寸 |
| 高度60,5 mm宽度177 mm长度177 mm | 高度60,5 mm宽度177 mm长度177 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 高度 | 60,5 mm |
| 宽度 | 177 mm |
| 长度 | 177 mm |
| 注意 | 必须根据具体应用逐例检查安装条件。 |
