产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 输出类型 | NAMUR |
|---|---|
| 额定工作距离 | 2 mm |
| 安装 | 非齐平 |
| 确保操作距离 | 0 ... 1,62 mm |
| 实际工作距离 | 1,8 ... 2,2 mm 类型 |
| 衰减系数 rAl | 0,5 |
| 衰减系数 rCu | 0,45 |
| 衰减系数 r304 | 0,8 |

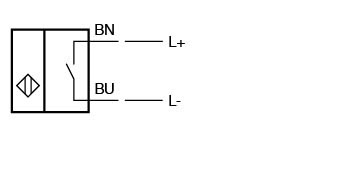

| 输出类型 | 2 线 |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 开关频率 | 0 ... 300 Hz |
| 迟滞 | 1 ... 10 % 类型 3 % |
| 反极性保护 | 反极性保护 |
| 电流消耗 | 电流消耗 |
| 未检测到测量板≤ 1 mA检测到测量板≥ 3 mA | 未检测到测量板≤ 1 mA检测到测量板≥ 3 mA |
| 开关状态指示灯 | 黄色 LED |
| 未检测到测量板 | ≤ 1 mA |
| 检测到测量板 | ≥ 3 mA |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 GbIECEx PTB 11.0021X设备保护级别 DaIECEx PTB 11.0021X设备保护级别 MbIECEx PTB 11.0021X | 设备保护级别 GbIECEx PTB 11.0021X设备保护级别 DaIECEx PTB 11.0021X设备保护级别 MbIECEx PTB 11.0021X |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GbPTB 00 ATEX 2032 X设备保护级别 DaPTB 00 ATEX 2032 X | 设备保护级别 GbPTB 00 ATEX 2032 X设备保护级别 DaPTB 00 ATEX 2032 X |
| UL 认证 | cURus 认证 负载类型：一般用途 电路：2 类电源 电源/开关电压： 8,2 V DC 有关更多 UL 相关信息，请参见“其他信息”章节 |
| CML 认证 | 根据要求 |
| 设备保护级别 Gb | IECEx PTB 11.0021X |
| 设备保护级别 Da | IECEx PTB 11.0021X |
| 设备保护级别 Mb | IECEx PTB 11.0021X |
| 设备保护级别 Gb | PTB 00 ATEX 2032 X |
| 设备保护级别 Da | PTB 00 ATEX 2032 X |
| 环境温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | PA 6 GF35 Grivory GVN-35H sw |
| 感应面 | PA 6 GF35 Grivory GVN-35H sw |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径2,6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色蓝色芯数2线芯横截面积0,14 mm2长度L0,17 m | 导线端箍是电缆直径2,6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色蓝色芯数2线芯横截面积0,14 mm2长度L0,17 m |

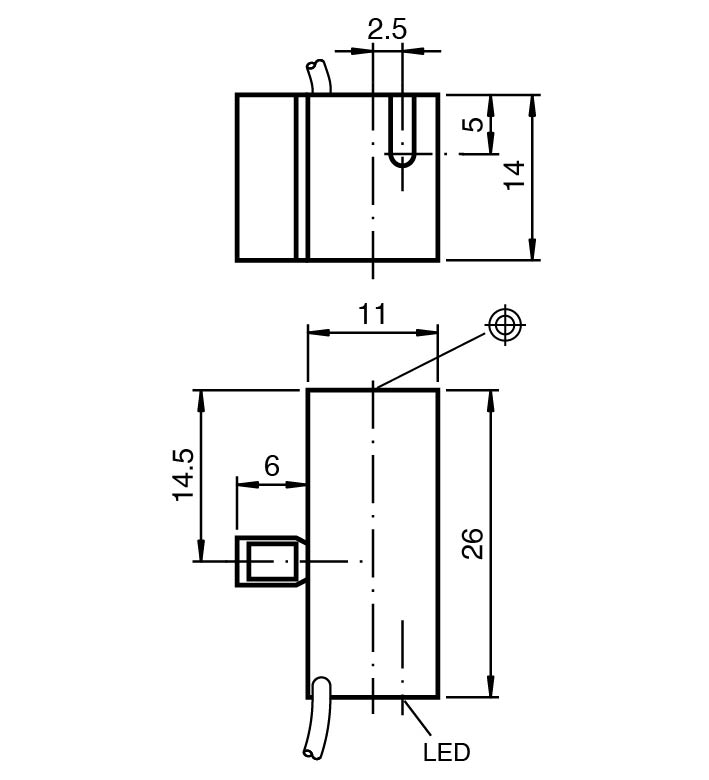

| 尺寸 | 尺寸 |
| 高度17 mm宽度14 mm长度26 mm | 高度17 mm宽度14 mm长度26 mm |
| 导线端箍 | 是 |
| 电缆直径 | 2,6 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 蓝色 |
| 芯数 | 2 |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 0,17 m |
| 高度 | 17 mm |
| 宽度 | 14 mm |
| 长度 | 26 mm |
| 在危险区域使用： | 参见使用说明书 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
