产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开/常闭 (NO/NC) 可编程 |
|---|---|
| 输出类型 | AS-Interface |
| 额定工作距离 | 3 mm |
| 安装 | 齐平安装 |
| 确保操作距离 | 0 ... 2,43 mm |
| 衰减系数 rAl | 0,5 |
| 衰减系数 rCu | 0,45 |
| 衰减系数 r304 | 1 |
| 衰减系数 rSt37 | 1,2 |
| 从属设备类型 | 标准从属设备 |
| AS-Interface 规格 | V2.1 |
| 要求的主设备规格 | ≥ V2.1 |
| 工作电压 | 26,5 ... 31,9 V 通过 AS-i 总线系统 |
| 开关频率 | 0 ... 100 Hz |
| 空载电流 | ≤ 35 mA |
| MTTFd | 842 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| LED PWR | AS-Interface 电压；绿色 LED |
| LED IN | 开关状态（输入）；黄色 LED |
| LED OUT | 双 LED（黄色/红色）黄色：开关状态红色：导线断开/短路 |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | 100 mA |
| 符合标准 | 符合标准 |
| 电磁兼容性EN 50295:1999-10标准EN IEC 60947-5-2 | 电磁兼容性EN 50295:1999-10标准EN IEC 60947-5-2 |
| 电磁兼容性 | EN 50295:1999-10 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 31,9 V DC |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接（系统侧） | 4 针 M12 x 1 连接器 |
| 连接（阀侧） | 0.5 m，PVC 缆线 |
| 线芯横截面积（阀门侧） | 0.75 mm2 |
| 连接器外壳 | 金属 |
| 外壳材料 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 电缆直径6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径 | 电缆直径6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径 |
| 紧固螺丝的紧固扭矩 | ≤ 5 Nm |

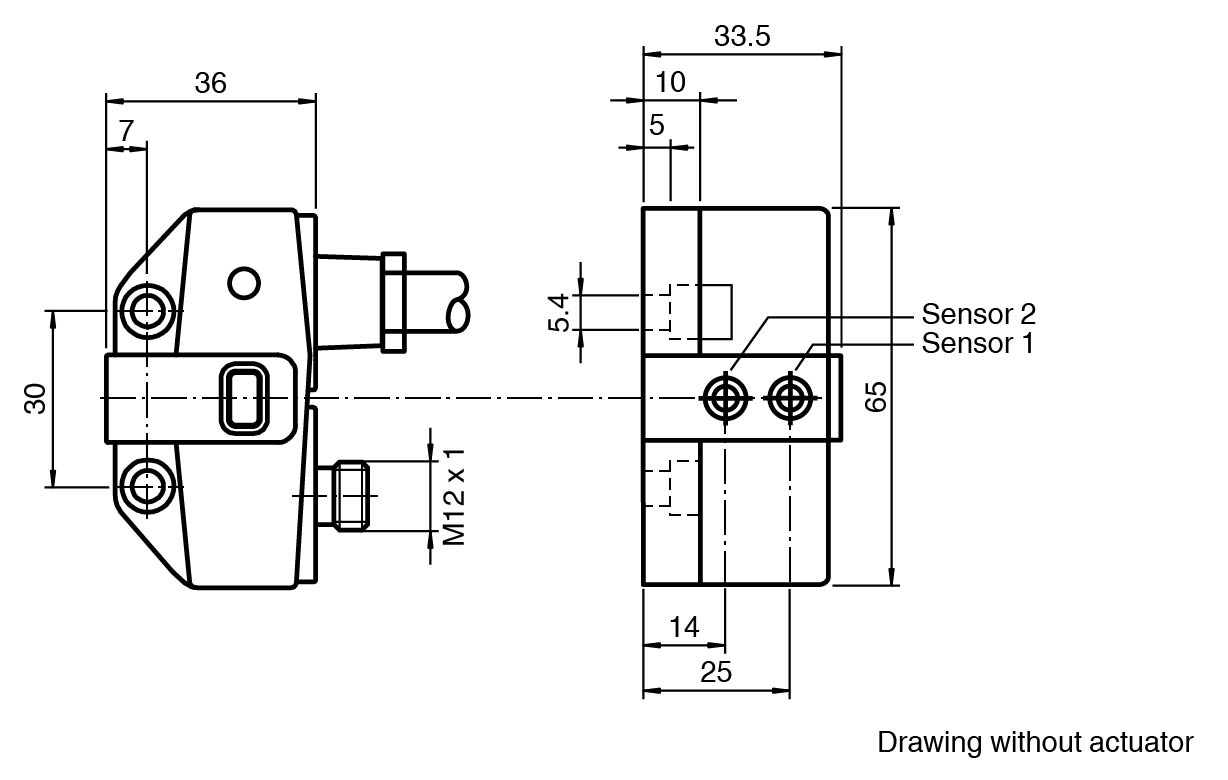

| 尺寸 | 尺寸 |
| 高度33,5 mm宽度65 mm长度36 mm | 高度33,5 mm宽度65 mm长度36 mm |
| 注意 | 阀电压限制为最大 26.4 V；阀功率最大 2.5 W |
| 电缆直径 | 6 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 高度 | 33,5 mm |
| 宽度 | 65 mm |
| 长度 | 36 mm |
