倍加福

NCN3-F31K-N4

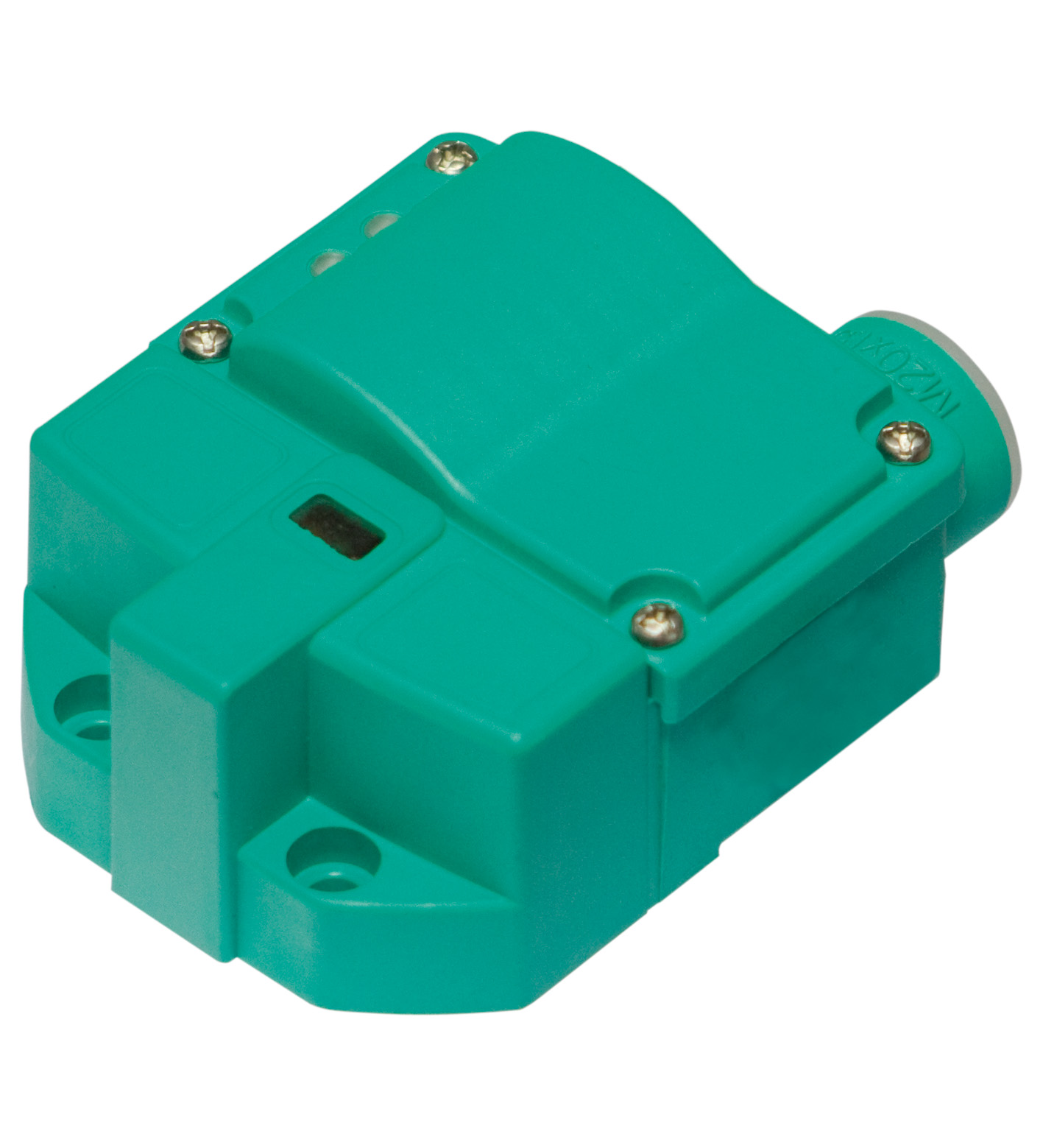

NCN3-F31K-N4 电感式传感器

订货号: 70133033
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

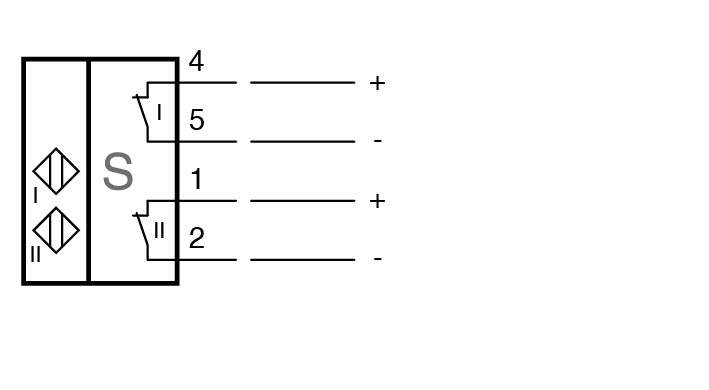

开关功能	2 x 常闭 (NC)
输出类型	NAMUR
额定工作距离	3 mm
安装	齐平安装
确保操作距离	0 ... 2,4 mm
实际工作距离	2,7 ... 3,3 mm 类型
驱动器件	不锈钢 1.4305 / AISI 303 8,5 mm x 8,5 mm x 0,5 mm
衰减系数 rAl	0,5
衰减系数 rCu	0,4
衰减系数 r304	1
衰减系数 rSt37	1,3
衰减系数 rBrass	0,6
输出类型	2 线
额定电压	8,2 V （Ri 约 1 kΩ）
开关频率	0 ... 3 kHz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	是
适用于 2:1 技术	是，无需反极性保护二极管
电流消耗	电流消耗
未检测到测量板≥ 3 mA检测到测量板≤ 1 mA	未检测到测量板≥ 3 mA检测到测量板≤ 1 mA
可用前的时间延迟	≤ 1,1 ms
开关状态指示灯	黄色 LED
未检测到测量板	≥ 3 mA
检测到测量板	≤ 1 mA
安全完整性级别 (SIL)	SIL 2
MTTFd	1470 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2	NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2
NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
电磁兼容性	NE 21:2007
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 GaIECEx TUN 17.0021X设备保护级别 GbIECEx TUN 17.0021X设备保护级别 DaIECEx TUN 17.0021X设备保护级别 MbIECEx TUN 17.0021X	设备保护级别 GaIECEx TUN 17.0021X设备保护级别 GbIECEx TUN 17.0021X设备保护级别 DaIECEx TUN 17.0021X设备保护级别 MbIECEx TUN 17.0021X
ATEX 认证	ATEX 认证
设备保护级别 GaTüV 99 ATEX 1479 X设备保护级别 GbTüV 99 ATEX 1479 X设备保护级别 DaTüV 99 ATEX 1479 X	设备保护级别 GaTüV 99 ATEX 1479 X设备保护级别 GbTüV 99 ATEX 1479 X设备保护级别 DaTüV 99 ATEX 1479 X
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 8,2 V DC
普通位置E87056危险位置E501628控制图116-0456	普通位置E87056危险位置E501628控制图116-0456
CCC 认证	CCC 认证
危险位置2020322315002262	危险位置2020322315002262
NEPSI 认证	NEPSI 认证
NEPSI 认证GYJ19.1410X	NEPSI 认证GYJ19.1410X
设备保护级别 Ga	IECEx TUN 17.0021X
设备保护级别 Gb	IECEx TUN 17.0021X
设备保护级别 Da	IECEx TUN 17.0021X
设备保护级别 Mb	IECEx TUN 17.0021X
设备保护级别 Ga	TüV 99 ATEX 1479 X
设备保护级别 Gb	TüV 99 ATEX 1479 X
设备保护级别 Da	TüV 99 ATEX 1479 X
普通位置	E87056
危险位置	E501628
控制图	116-0456
危险位置	2020322315002262
NEPSI 认证	GYJ19.1410X
环境温度	-25 ... 100 °C (-13 ... 212 °F)
存储温度	-40 ... 100 °C (-40 ... 212 °F)
连接（系统侧）	笼式张紧弹簧接线端子剥线长度 7 mm M20 x 1.5 缆线密封接头可用螺纹长度 11.5 mm 最大旋入深度 11.5 mm
线芯横截面积（系统侧）	柔性：0.2 ... 1.5 mm2刚性：0.2 ... 2.5 mm2
外壳材料	PBT
感应面	PBT
防护等级	IP67
拧紧扭矩，外壳螺丝	1 Nm
拧紧扭矩，缆线密封接头	M20 x 1.5； max. 7 Nm

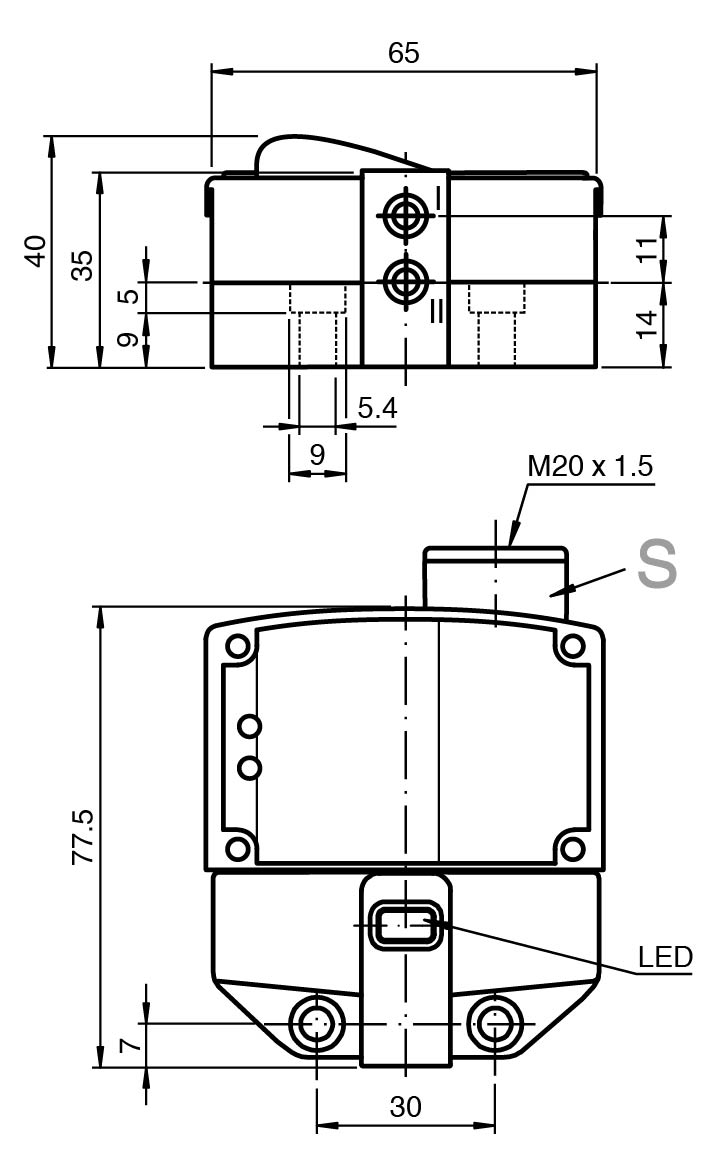

尺寸	尺寸
高度35,5 mm宽度65 mm长度77,5 mm	高度35,5 mm宽度65 mm长度77,5 mm
高度	35,5 mm
宽度	65 mm
长度	77,5 mm
在危险区域使用：	参见使用说明书
