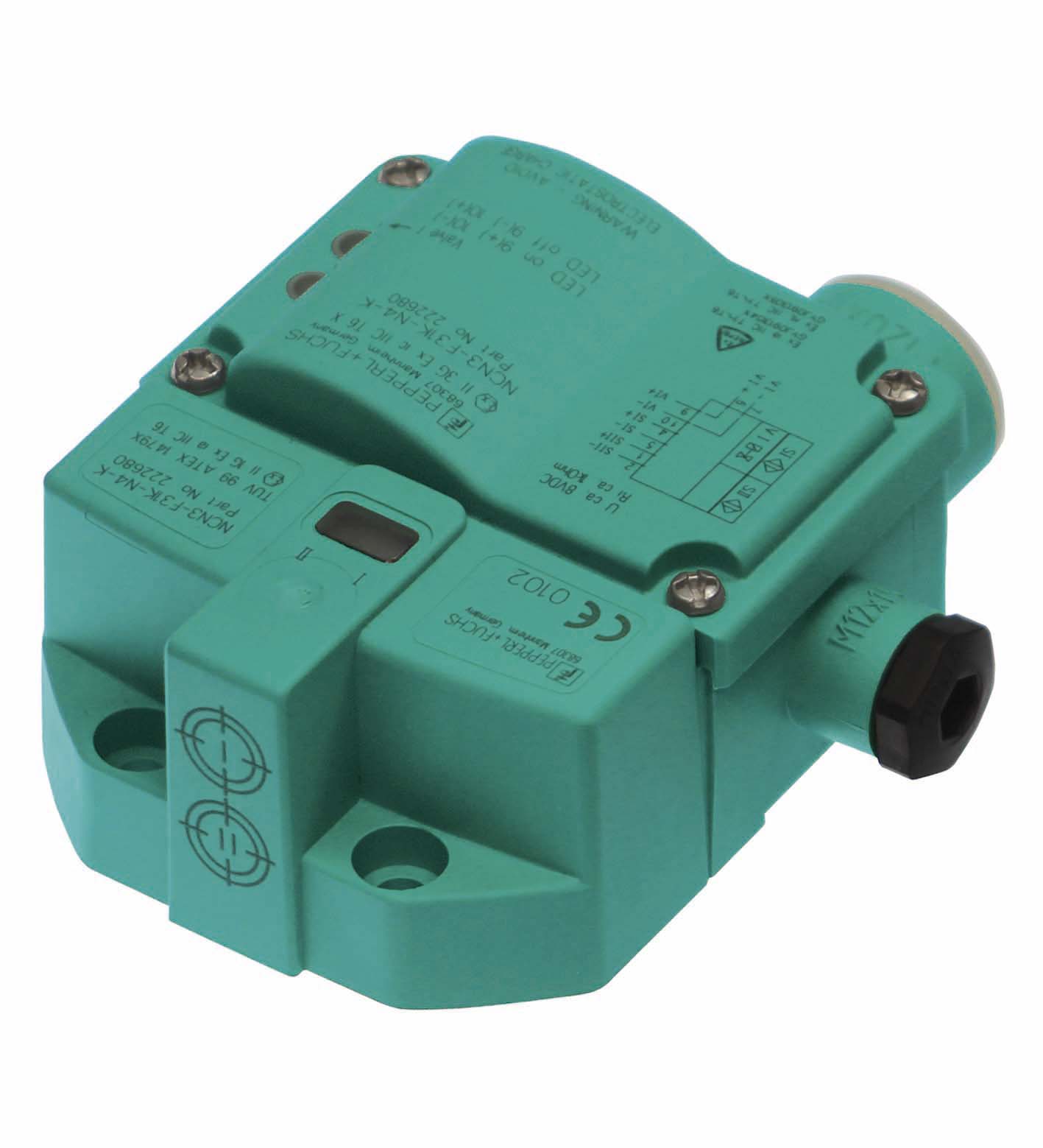

TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 2 x 常闭 (NC) |
|---|---|
| 输出类型 | NAMUR |
| 额定工作距离 | 3 mm |
| 安装 | 齐平安装 |
| 确保操作距离 | 0 ... 2,4 mm |
| 实际工作距离 | 2,7 ... 3,3 mm 类型 |
| 驱动器件 | 不锈钢 1.4305 / AISI 303 8,5 mm x 8,5 mm x 0,5 mm |
| 衰减系数 rAl | 0,5 |
| 衰减系数 rCu | 0,4 |
| 衰减系数 r304 | 1 |
| 衰减系数 rSt37 | 1,3 |
| 衰减系数 rBrass | 0,6 |
| 输出类型 | 2 线 |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 开关频率 | 0 ... 3 kHz |
| 迟滞 | 类型 5 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 是 |
| 适用于 2:1 技术 | 是 ， 无需反极性保护二极管 |
| 电流消耗 | 电流消耗 |
| 未检测到测量板≥ 3 mA检测到测量板≤ 1 mA | 未检测到测量板≥ 3 mA检测到测量板≤ 1 mA |
| 可用前的时间延迟 | ≤ 1,1 ms |
| 开关状态指示灯 | 黄色 LED |
| 通道状态指示灯 | 黄色 LED |
| 未检测到测量板 | ≥ 3 mA |
| 检测到测量板 | ≤ 1 mA |
| 安全完整性级别 (SIL) | SIL 2 |
| MTTFd | 1470 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 电压 | 最大 32 V DC |
| 电流 | 最大 240 mA |
| 短路保护 | 无 |
| 反极性保护 | 是的，输出 LED 接反时不能工作，因此将向电磁阀提供更多电能 |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
| 电磁兼容性 | NE 21:2007 |
| 标准 | EN IEC 60947-5-2 |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 GaIECEx TUN 17.0021X设备保护级别 GbIECEx TUN 17.0021X设备保护级别 MbIECEx TUN 17.0021X | 设备保护级别 GaIECEx TUN 17.0021X设备保护级别 GbIECEx TUN 17.0021X设备保护级别 MbIECEx TUN 17.0021X |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GaTüV 99 ATEX 1479 X设备保护级别 GbTüV 99 ATEX 1479 X设备保护级别 Gc (ic)PF13CERT2895 X | 设备保护级别 GaTüV 99 ATEX 1479 X设备保护级别 GbTüV 99 ATEX 1479 X设备保护级别 Gc (ic)PF13CERT2895 X |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 8,2 V DC |
| 普通位置E87056危险位置E501628控制图116-0456 | 普通位置E87056危险位置E501628控制图116-0456 |
| CCC 认证 | CCC 认证 |
| 危险位置2020322315002262 | 危险位置2020322315002262 |
| NEPSI 认证 | NEPSI 认证 |
| NEPSI 认证GYJ19.1410X | NEPSI 认证GYJ19.1410X |
| 设备保护级别 Ga | IECEx TUN 17.0021X |
| 设备保护级别 Gb | IECEx TUN 17.0021X |
| 设备保护级别 Mb | IECEx TUN 17.0021X |
| 设备保护级别 Ga | TüV 99 ATEX 1479 X |
| 设备保护级别 Gb | TüV 99 ATEX 1479 X |
| 设备保护级别 Gc (ic) | PF13CERT2895 X |
| 普通位置 | E87056 |
| 危险位置 | E501628 |
| 控制图 | 116-0456 |
| 危险位置 | 2020322315002262 |
| NEPSI 认证 | GYJ19.1410X |
| 环境温度 | -25 ... 100 °C (-13 ... 212 °F) |
| 存储温度 | -40 ... 100 °C (-40 ... 212 °F) |

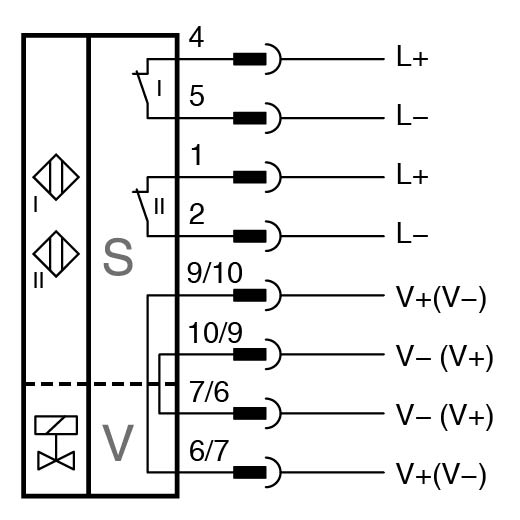

| 连接（系统侧） | 笼式张紧弹簧接线端子 剥线长度 7 mm M20 x 1.5 缆线密封接头 可用螺纹长度 11.5 mm 最大旋入深度 11.5 mm |
| 线芯横截面积（系统侧） | 1.5/2.5 mm2 柔性/刚性 |
| 连接（阀侧） | 笼式张紧弹簧接线端子 |
| 线芯横截面积（阀门侧） | 1.5/2.5 mm2 柔性/刚性 |
| 外壳材料 | PBT |
| 感应面 | PBT |
| 防护等级 | IP66 / IP67 |
| 紧固螺丝的紧固扭矩 | ≤ 5 Nm |
| 拧紧扭矩，外壳螺丝 | 1 Nm |
| 拧紧扭矩，缆线密封接头 | M20 x 1.5； max. 7 Nm M12 x 1.5； max. 1,5 Nm |

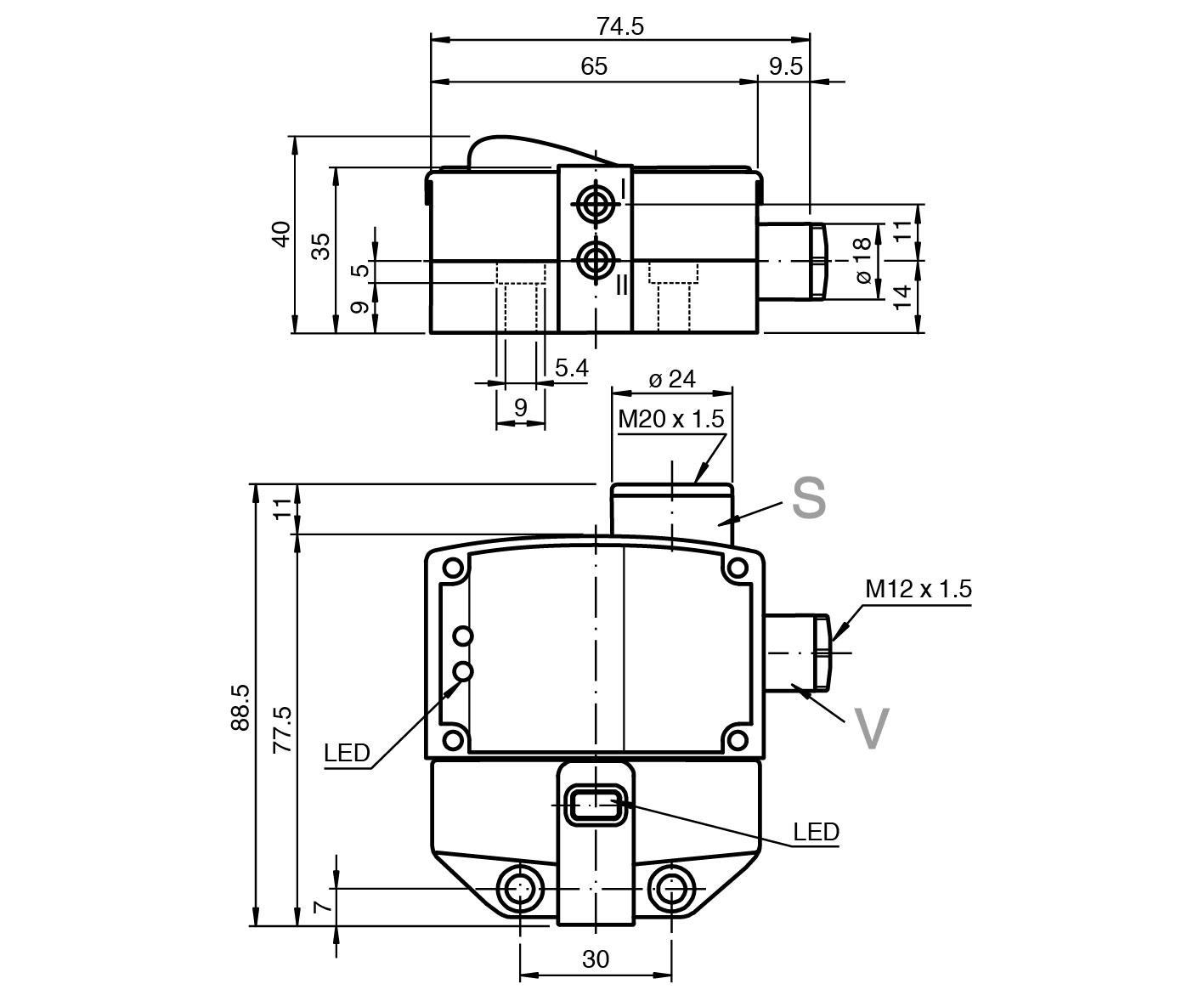

| 尺寸 | 尺寸 |
| 高度35,5 mm宽度65 mm长度77,5 mm | 高度35,5 mm宽度65 mm长度77,5 mm |
| 注意 | LED 熄灭 |
| 高度 | 35,5 mm |
| 宽度 | 65 mm |
| 长度 | 77,5 mm |
| 注意 | 用于标准驱动装置位置反馈的感应式传感器，端子标识/端子分配符合原标准 DIN 45140。可应要求提供 T1。请联系您的倍加福业务代表。 |
| 在危险区域使用： | 参见使用说明书 |
