NCN4-12GM35-N0-0,5M-V1-Y

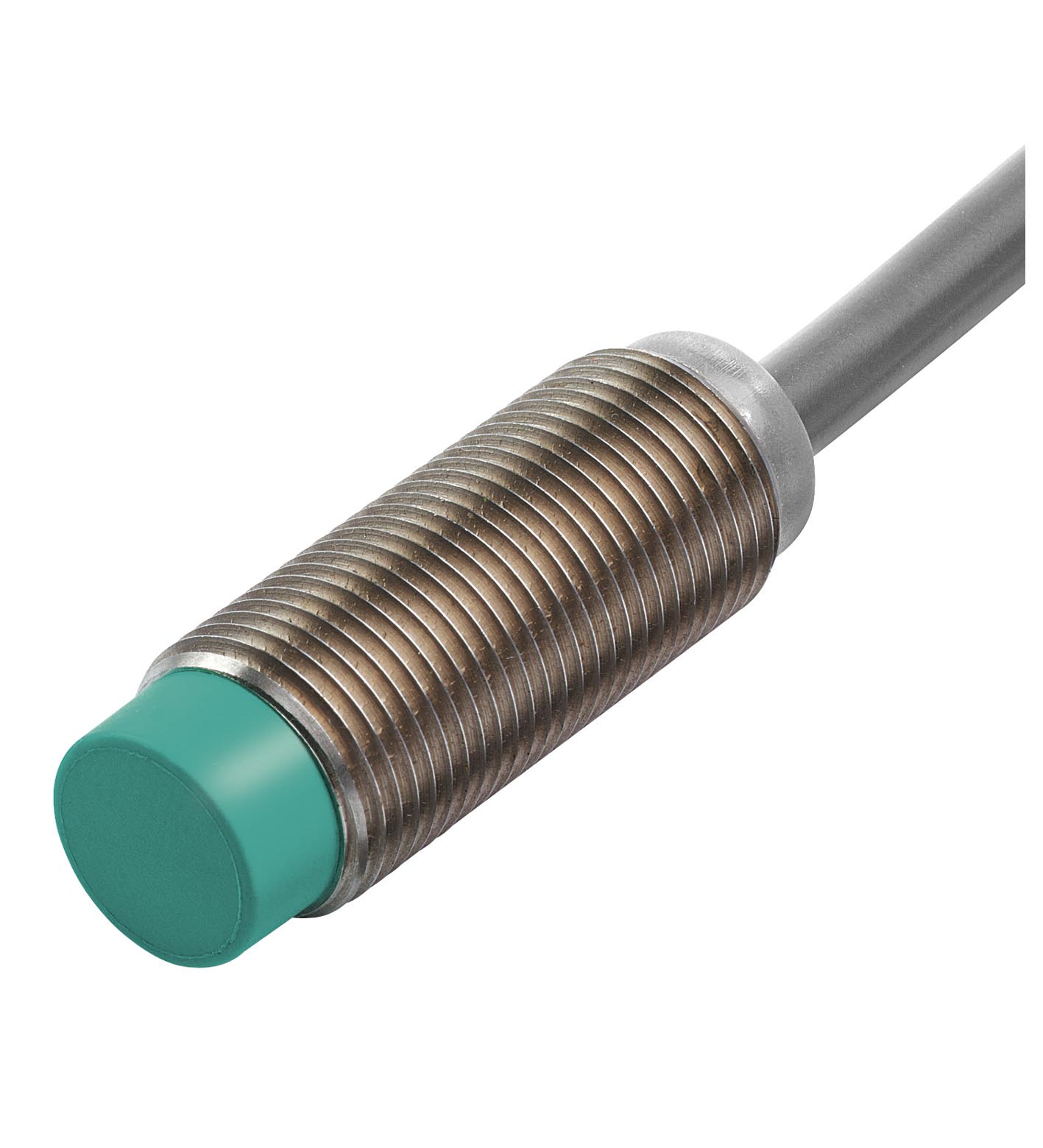

NCN4-12GM35-N0-0,5M-V1-Y 电感式传感器

订货号: 70140621
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	NAMUR
额定工作距离	4 mm
安装	非齐平
确保操作距离	0 ... 3,24 mm
实际工作距离	3,6 ... 4,4 mm 类型
衰减系数 rAl	0,37
衰减系数 rCu	0,36
衰减系数 r304	0,74
输出类型	2 线
额定电压	8,2 V （Ri 约 1 kΩ）
开关频率	0 ... 800 Hz
迟滞	1 ... 10 % 类型 5 %
反极性保护	反极性保护
短路保护	是
电流消耗	电流消耗
未检测到测量板min. 3 mA检测到测量板≤ 1 mA	未检测到测量板min. 3 mA检测到测量板≤ 1 mA
开关状态指示灯	全方位可见的黄色 LED
未检测到测量板	min. 3 mA
检测到测量板	≤ 1 mA
安全完整性级别 (SIL)	SIL 2
MTTFd	2520 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2	NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2
NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
电磁兼容性	NE 21:2007
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 8,2 V DC
环境温度	-25 ... 100 °C (-13 ... 212 °F)
存储温度	-40 ... 100 °C (-40 ... 212 °F)
连接类型	带插头的固定缆线
外壳材料	不锈钢 1.4305 / AISI 303
感应面	PBT
防护等级	IP66 / IP67
连接器	连接器
螺纹M12 x 1拧紧扭矩0,6 Nm针脚数2	螺纹M12 x 1拧紧扭矩0,6 Nm针脚数2
电缆	电缆
电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数2线芯横截面积0,34 mm2长度L0,5 m	电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数2线芯横截面积0,34 mm2长度L0,5 m
质量	50 g

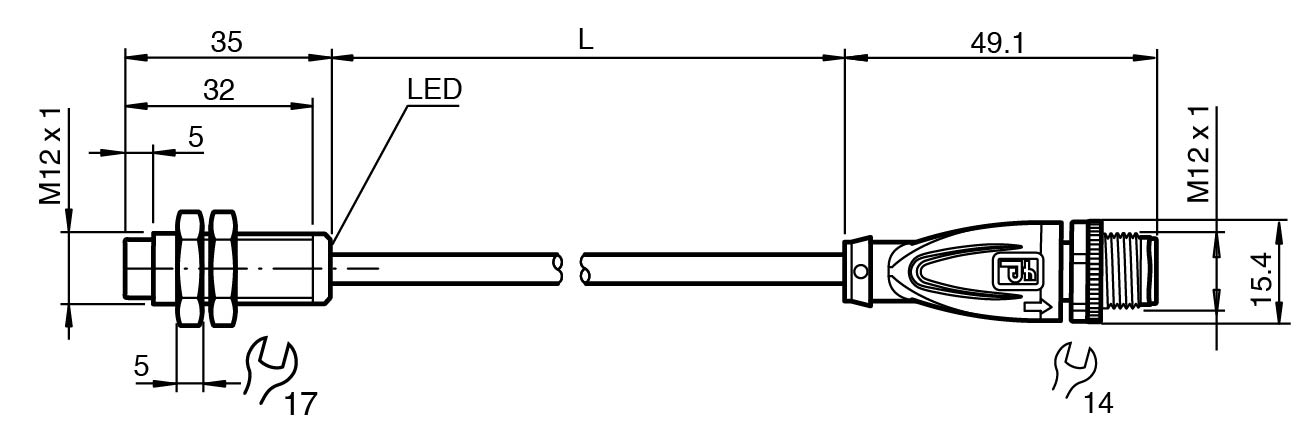

尺寸	尺寸
长度35 mm直径12 mm	长度35 mm直径12 mm
螺纹	M12 x 1
拧紧扭矩	0,6 Nm
针脚数	2
电缆直径	4,8 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PUR
颜色	黑色
芯数	2
线芯横截面积	0,34 mm2
长度	0,5 m
长度	35 mm
直径	12 mm
供货范围	供货范围包含 2 颗自锁螺母
在危险区域使用：	参见使用说明书
