TECHNICAL DATA
规格参数
通用规格
| 额定工作距离 | 4 mm |
|---|---|
| 安装 | 非齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 3,24 mm |
| 实际工作距离 | 3,6 ... 4,4 mm 类型 |
| 衰减系数 rAl | 0,42 |
| 衰减系数 rCu | 0,4 |
| 衰减系数 r304 | 0,75 |
| 输出类型 | 2 线 |
| 工作电压 | 5 ... 60 V |
| 开关频率 | 0 ... 800 Hz |
| 迟滞 | 1 ... 10 % 类型 5 % |
| 反极性保护 | 允许反接 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 5 V |
| 工作电流 | 2 ... 100 mA |
| 最低工作电流 | 2 mA |
| 断态电流 | 0 ... 0,5 mA 类型 |
| 开关状态指示灯 | 全方位可见的黄色 LED |
| MTTFd | 2020 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 60 V DC 输出开关电流: 100 mA |
| CCC 认证 | 通过中国强制性产品认证 (CCC) |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径3,5 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数2线芯横截面积0,14 mm2长度L5 m | 导线端箍是电缆直径3,5 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数2线芯横截面积0,14 mm2长度L5 m |
| 质量 | 91 g |

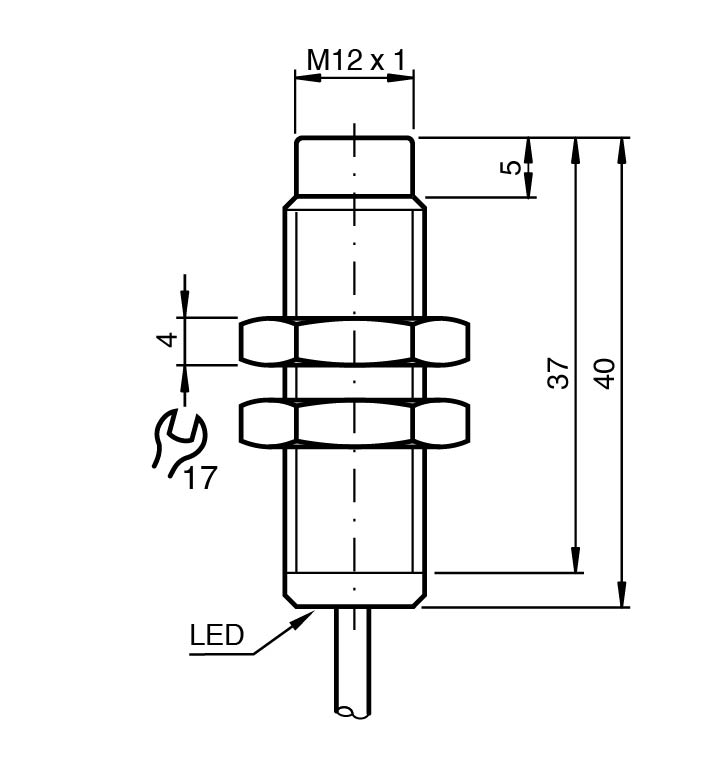

| 尺寸 | 尺寸 |
| 长度40 mm直径12 mm | 长度40 mm直径12 mm |
| 导线端箍 | 是 |
| 电缆直径 | 3,5 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PUR |
| 颜色 | 黑色 |
| 芯数 | 2 |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 5 m |
| 长度 | 40 mm |
| 直径 | 12 mm |
