产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开/常闭 (NO/NC) |
|---|---|
| 输出类型 | 双线式 |
| 额定工作距离 | 40 mm |
| 安装 | 非齐平 |
| 输出极性 | AC |
| 确保操作距离 | 0 ... 32,4 mm |
| 衰减系数 rAl | 0,4 |
| 衰减系数 rCu | 0,3 |
| 衰减系数 r304 | 0,85 |
| 输出类型 | 2 线 |
| 工作电压 | 20 ... 253 V |
| 开关频率 | 0 ... 20 Hz |
| 迟滞 | 类型 3 % |
| 短路保护 | 无 |
| 电压降 | ≤ 5 V 典型值 4V |
| 瞬时电流（20 ms，0.1 Hz） | max. 3000 mA |
| 温度漂移 | -10 ... 15 当 < -25 °C 时的 % |
| 工作电流 | 5 ... 500 mA |
| 断态电流 | 0,3 ... 1 mA 类型 0,7 mA |
| 可用前的时间延迟 | ≤ 100 ms |
| 工作电压指示灯 | 绿色 LED |
| 开关状态指示灯 | 黄色 LED |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 外壳类型等级：类型 1 |
| CSA 认证 | 通过 cCSAus 认证，一般用途 |
| CCC 认证 | 通过中国强制性产品认证 (CCC) |
| 环境温度 | -25 ... 100 °C (-13 ... 212 °F) |

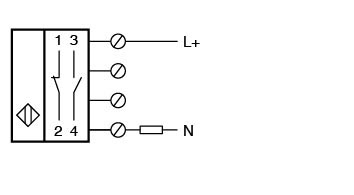

| 连接类型 | 螺丝接线端子 |
| 连接信息 | 一个端子接头最多可以安装两根线芯横截面积相同的导线！ 拧紧扭矩 1.2 Nm + 10% |
| 线芯横截面积 | 达 2.5 mm2 |
| 最小线芯横截面积无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2最大线芯横截面积无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 | 最小线芯横截面积无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2最大线芯横截面积无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 |
| 外壳材料 | PBT |
| 感应面 | PBT |
| 外壳底座 | PBT |
| 防护等级 | IP68 |
| 拧紧扭矩，外壳螺丝 | 1 Nm |

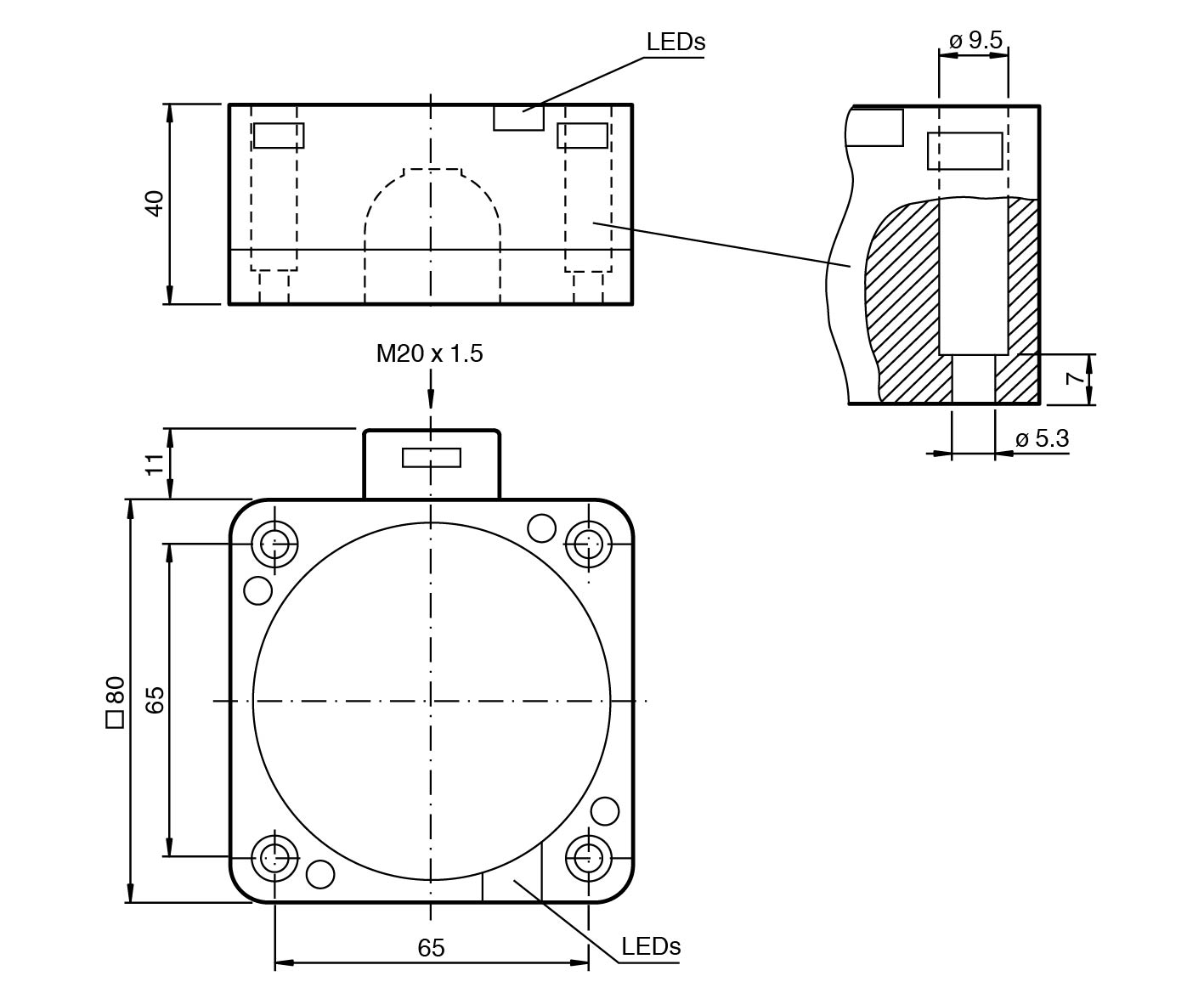

| 尺寸 | 尺寸 |
| 高度40 mm宽度80 mm长度80 mm | 高度40 mm宽度80 mm长度80 mm |
| 注意 | 1) 当温度低于 0 °C 时，允许工作电压 Ub 80...253 V 安全保险丝 ≤ 2 A（快速熔断），符合 IEC 60127-2 Sheet 1 建议：发生短路后，请检查设备是否运行正常。 |
| 最小线芯横截面积 | 无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2 |
| 最大线芯横截面积 | 无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 |
| 高度 | 40 mm |
| 宽度 | 80 mm |
| 长度 | 80 mm |
