NCN50-FP-W-P1

NCN50-FP-W-P1 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常开/常闭 (NO/NC)
输出类型	双线式
额定工作距离	50 mm
安装	非齐平
输出极性	AC
确保操作距离	0 ... 40,5 mm
衰减系数 rAl	0,4
衰减系数 rCu	0,3
衰减系数 r304	0,85
输出类型	2 线
工作电压	20 ... 253 V AC
开关频率	0 ... 20 Hz
迟滞	类型 3 %
短路保护	无
电压降	≤ 5 V 典型值 4V
瞬时电流（20 ms，0.1 Hz）	max. 4000 mA
工作电流	5 ... 500 mA
断态电流	0,3 ... 1 mA 类型 0,7 mA
可用前的时间延迟	≤ 100 ms
工作电压指示灯	绿色 LED
开关状态指示灯	黄色 LED
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：电阻性外壳类型等级：类型 1
CSA 认证	通过 cCSAus 认证，一般用途
CCC 认证	通过中国强制性产品认证 (CCC)
环境温度	-25 ... 70 °C (-13 ... 158 °F)

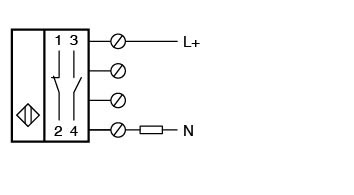

连接类型	螺丝接线端子
线芯横截面积	达 2.5 mm2
外壳材料	PBT
感应面	PBT
外壳底座	PBT
防护等级	IP68
拧紧扭矩，外壳螺丝	1 Nm

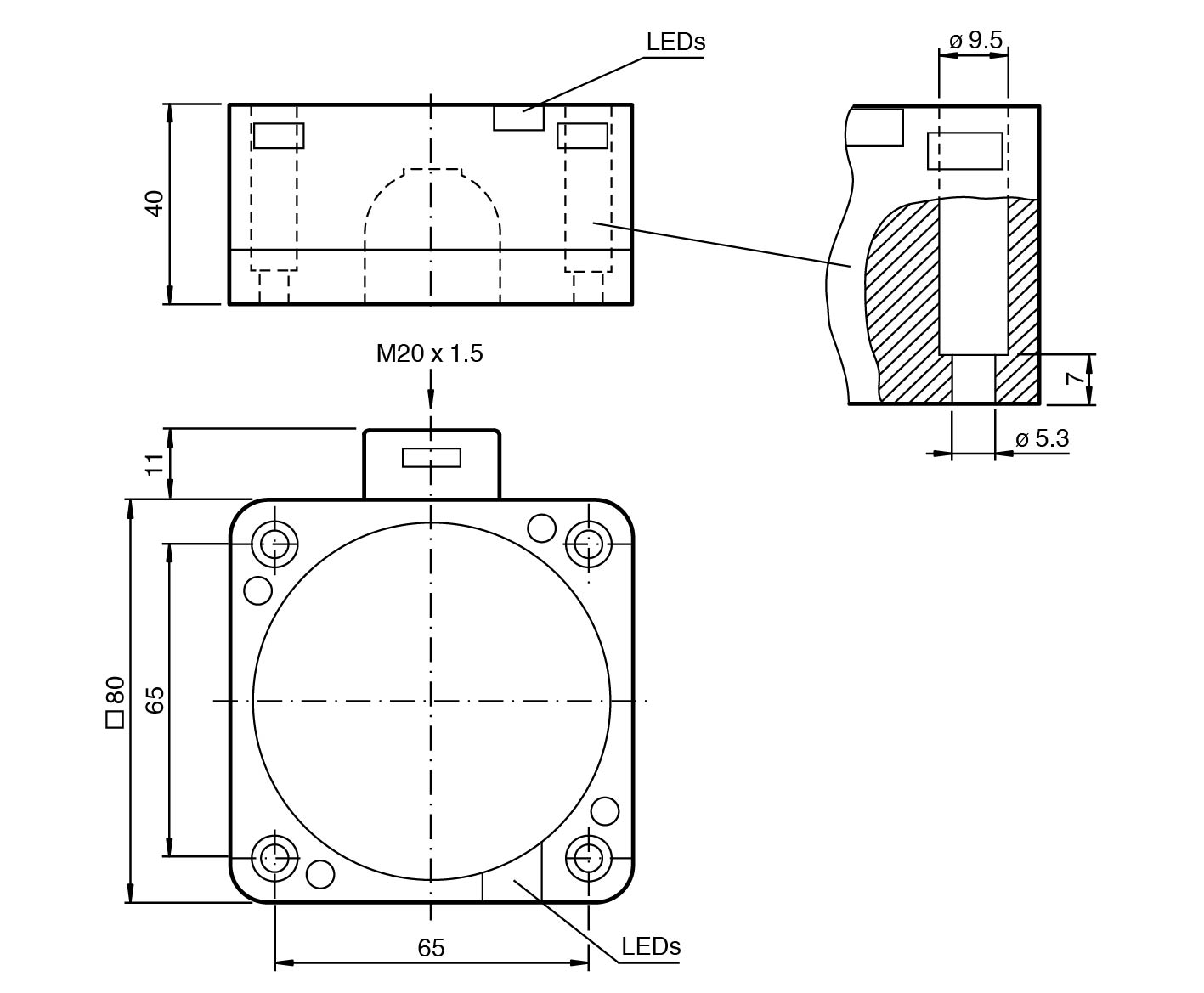

尺寸	尺寸
高度40 mm宽度80 mm长度80 mm	高度40 mm宽度80 mm长度80 mm
注意	1) 当温度低于 0 °C 时，允许工作电压 Ub 80...253 V 安全保险丝 ≤ 2 A（快速熔断），符合 IEC 60127-2 Sheet 1 建议：发生短路后，请检查设备是否运行正常。
高度	40 mm
宽度	80 mm
长度	80 mm
