倍加福

NCN8-12GM40-Z5-V1

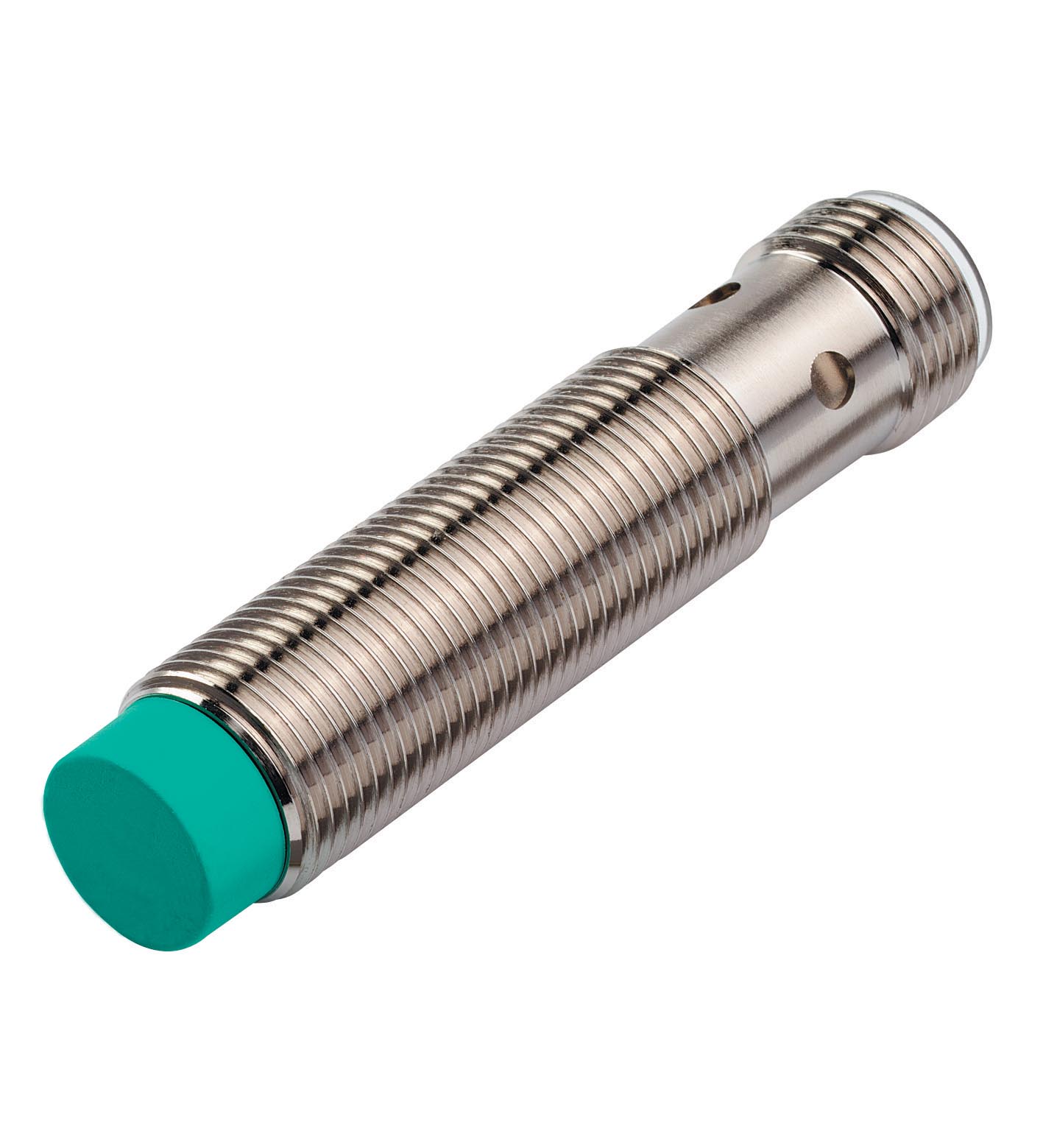

NCN8-12GM40-Z5-V1 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)

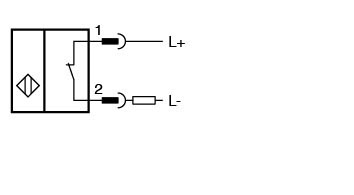

输出类型	双线式
额定工作距离	8 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 6,48 mm ( -25 ... 70 °C (-13 ... 158 °F) ) 0 ... 6,08 mm ( -40 ... -25 °C (-40 ... -13 °F) )
衰减系数 rAl	0,49
衰减系数 rCu	0,49
衰减系数 r304	0,74
输出类型	2 线
工作电压	3,5 ... 30 V
开关频率	0 ... 750 Hz
反极性保护	反极性-导电性
短路保护	脉冲式
电压降	≤ 3,5 V
温度漂移	±15%
工作电流	2 ... 100 mA
断态电流	0,4 ... 0,6 mA 类型 0,5 mA
开关状态指示灯	黄色 LED
MTTFd	1930 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-40 ... 70 °C (-40 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
外壳材料	黄铜，镀镍
感应面	PBT
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4
质量	31 g
尺寸	尺寸
长度35 mm直径12 mm	长度35 mm直径12 mm
螺纹	M12 x 1
针脚数	4
长度	35 mm
直径	12 mm
