TECHNICAL DATA
规格参数
通用规格
| 安装 | 非齐平 |
|---|---|
| 传输距离 | 0 ... 5 mm |
| 输出类型 | 2 线 |
| MTTFd | 31930 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | 0 ... 50 °C (32 ... 122 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 黄铜，镀镍 |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数2线芯横截面积0,75 mm2长度L5 m | 导线端箍是电缆直径6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数2线芯横截面积0,75 mm2长度L5 m |
| 安装 | 螺钉安装 |
| 自由区域A≥ 3 mm金属壁板间距B≥ ∅ 50 mm安全区域W x H≥ 60 mm x 15 mm | 自由区域A≥ 3 mm金属壁板间距B≥ ∅ 50 mm安全区域W x H≥ 60 mm x 15 mm |

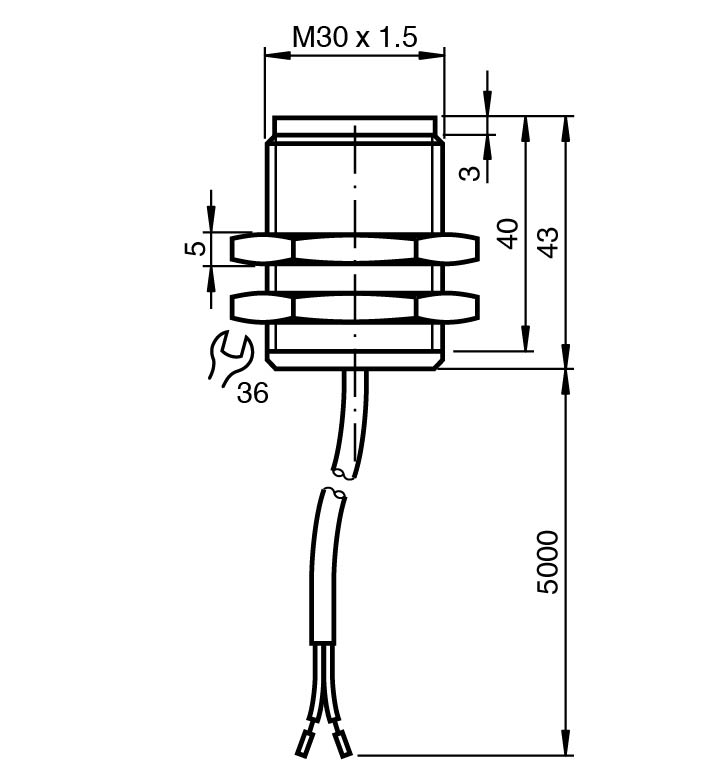

| 尺寸 | 尺寸 |
| 长度43 mm直径30 mm | 长度43 mm直径30 mm |
| 导线端箍 | 是 |
| 电缆直径 | 6 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 灰色 |
| 芯数 | 2 |
| 线芯横截面积 | 0,75 mm2 |
| 长度 | 5 m |
| 自由区域 | ≥ 3 mm |
| 金属壁板间距 | ≥ ∅ 50 mm |
| 安全区域 | ≥ 60 mm x 15 mm |
| 长度 | 43 mm |
| 直径 | 30 mm |
| 注意 | WIS 模块和 WIS 发射器之间的最大缆线长度不得超过 5 m。 |
