倍加福

NEB20-30GS50-E2-V1

NEB20-30GS50-E2-V1 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	20 mm
安装	准齐平
输出极性	DC
确保操作距离	0 ... 16,2 mm
衰减系数 rAl	0,35
衰减系数 rCu	0,25
衰减系数 r304	0,72
输出类型	3 线
安装条件	安装条件
A6 mmB37 mmC66 mmF90 mm	A6 mmB37 mmC66 mmF90 mm
工作电压	10 ... 30 V
开关频率	0 ... 120 Hz
迟滞	2 ... 16 % 类型 8 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2 V
工作电流	0 ... 200 mA
断态电流	≤ 0,1 mA
空载电流	≤ 14 mA
可用前的时间延迟	max. 18 ms
开关状态指示灯	黄色多孔 LED
A	6 mm
B	37 mm
C	66 mm
F	90 mm
MTTFd	1493 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
外壳材料	不锈钢 1.4305 / AISI 303
感应面	PBT
防护等级	IP68 / IP69K
连接器	连接器
螺纹M12 x 1针脚数3	螺纹M12 x 1针脚数3
质量	145 g

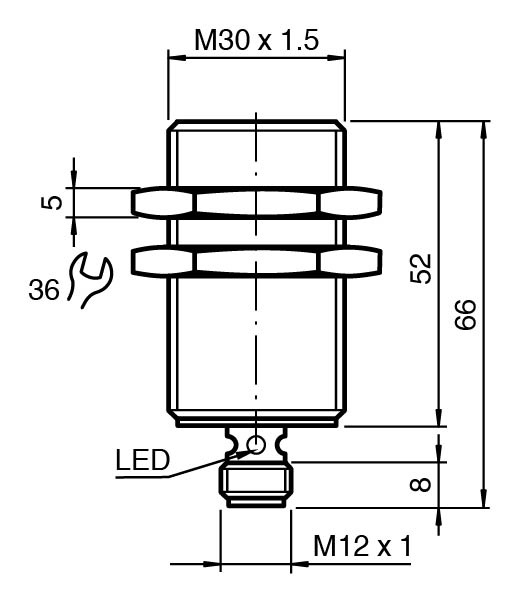

尺寸	尺寸
长度66 mm直径30 mm	长度66 mm直径30 mm
螺纹	M12 x 1
针脚数	3
长度	66 mm
直径	30 mm
供货范围	供货范围包含 2 颗自锁螺母
