TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 22 mm |
| 安装 | 准齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 17,8 mm |
| 衰减系数 rAl | 0,25 |
| 衰减系数 rCu | 0,22 |
| 衰减系数 r304 | 0,65 |
| 输出类型 | 3 线 |
| 安装条件 | 安装条件 |
| A6 mmB37 mmC66 mmF80 mm | A6 mmB37 mmC66 mmF80 mm |
| 工作电压 | 10 ... 30 V |
| 开关频率 | 0 ... 150 Hz |
| 迟滞 | ≤ 10% |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 5 V |
| 工作电流 | 0 ... 200 mA |
| 断态电流 | ≤ 0,1 mA |
| 空载电流 | ≤ 10 mA |
| 开关状态指示灯 | 黄色 LED |
| A | 6 mm |
| B | 37 mm |
| C | 66 mm |
| F | 80 mm |
| MTTFd | 213 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | 镀铬黄铜 |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4 | 螺纹M12 x 1针脚数4 |

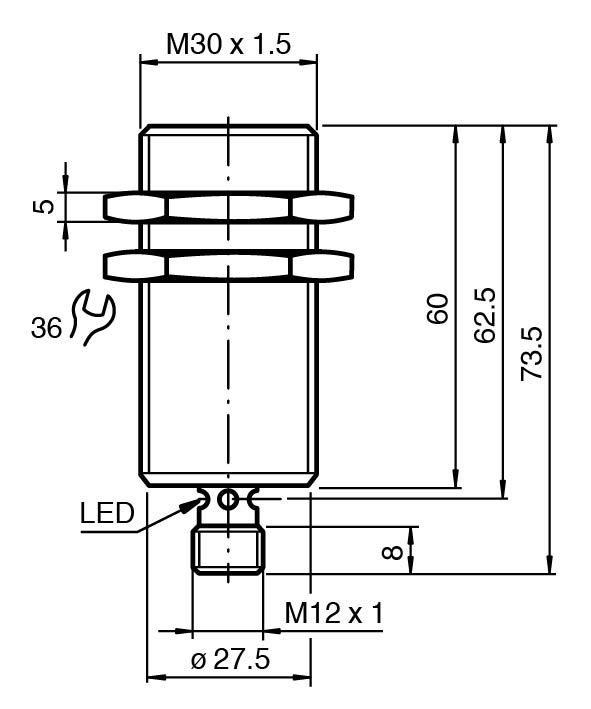

| 尺寸 | 尺寸 |
| 长度73,5 mm直径30 mm | 长度73,5 mm直径30 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 长度 | 73,5 mm |
| 直径 | 30 mm |
