倍加福

NEB6-12GM50-E3-Y70158977

NEB6-12GM50-E3-Y70158977 电感式传感器

订货号: 70158977
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	PNP
额定工作距离	6 mm
安装	准齐平
输出极性	DC
确保操作距离	0 ... 4,8 mm
驱动器件	软钢，如 1.0037、SR235JR（之前为 St37-2） 18 mm x 18 mm x 1 mm
衰减系数 rAl	0,28
衰减系数 rCu	0,2
衰减系数 r304	0,7
衰减系数 rBrass	0,35
输出类型	3 线
安装条件	安装条件
A采用钢 1.0037 (St37)： 2,4 mm 其他金属材质： 1,2 mmB12 mmC18 mmF24 mm	A采用钢 1.0037 (St37)： 2,4 mm 其他金属材质： 1,2 mmB12 mmC18 mmF24 mm
工作电压	10 ... 30 V DC
开关频率	0 ... 800 Hz
迟滞	0,06 ... 1,2 mm
反极性保护	是
短路保护	脉冲式
过载电阻	是
断线保护	是
浪涌抑制	是
纹波	10 %
电压降	≤ 2 V
重复精度	0,3 mm
工作电流	0 ... 200 mA ，高于 70°C max. 150 mA
断态电流	≤ 10 µA
空载电流	≤ 15 mA
可用前的时间延迟	≤ 50 ms
开关状态指示灯	黄色 LED
A	采用钢 1.0037 (St37)： 2,4 mm 其他金属材质： 1,2 mm
B	12 mm
C	18 mm
F	24 mm
MTTFd	1740 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	cURus 认证负载类型：一般用途电路：2 类电源电源/开关电压： 30 V DC 输出开关电流: 200 mA 有关更多 UL 相关信息，请参见“其他信息”章节
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 85 °C (-13 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	带插头的固定缆线
外壳材料	黄铜，镀镍
感应面	PBT
防护等级	IP67
连接器	AMP 连接器
针脚数3连接组件AMP 外壳 174359-2 AMP-压接接头 171631-1 AMP 密封件 2822352-2 AMP 锁 1-174360-1	针脚数3连接组件AMP 外壳 174359-2 AMP-压接接头 171631-1 AMP 密封件 2822352-2 AMP 锁 1-174360-1
电缆	电缆
电缆直径4,3 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,34 mm2长度L200 mm ± 10 mm 进一步的长度规格： L1 = 20 mm	电缆直径4,3 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,34 mm2长度L200 mm ± 10 mm 进一步的长度规格： L1 = 20 mm

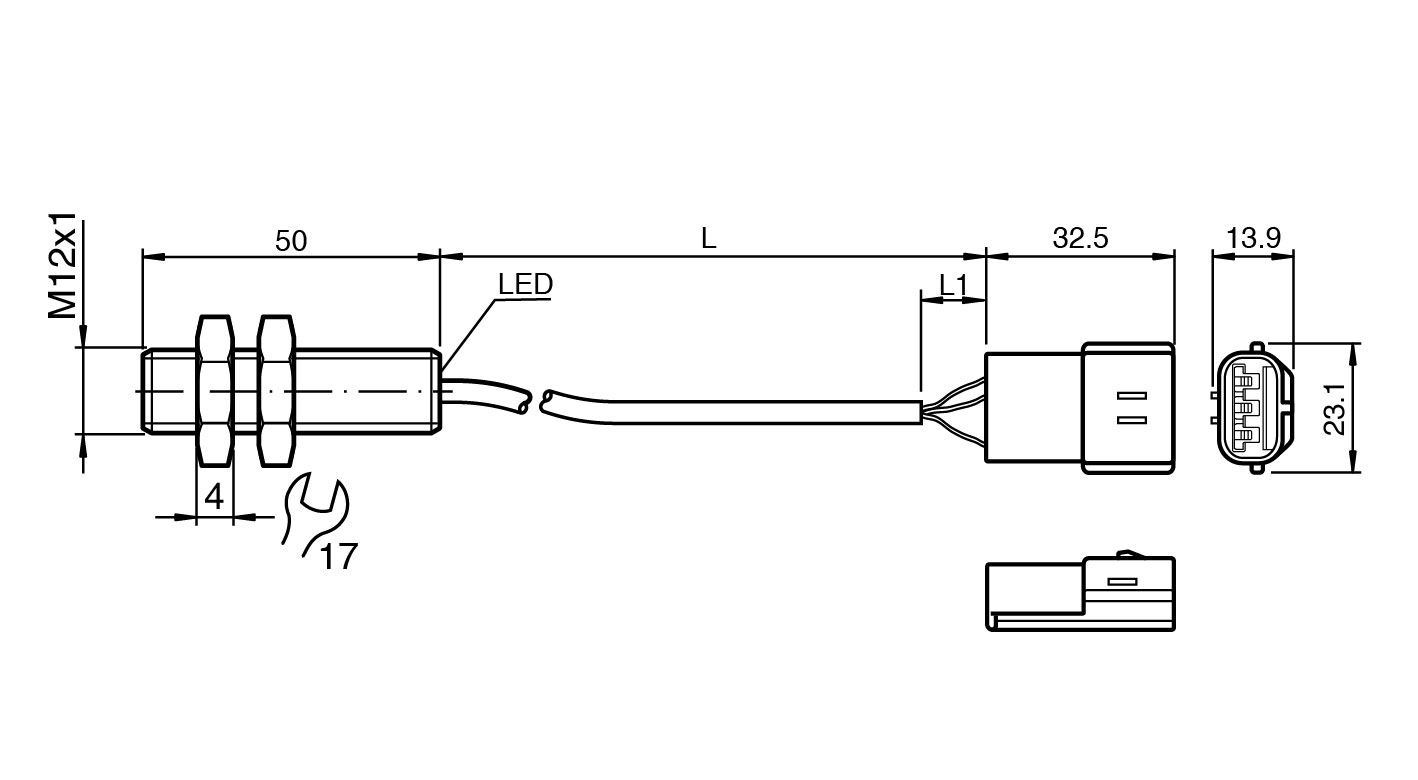

尺寸	尺寸
长度50 mm直径12 mm	长度50 mm直径12 mm
针脚数	3
连接组件	AMP 外壳 174359-2 AMP-压接接头 171631-1 AMP 密封件 2822352-2 AMP 锁 1-174360-1
电缆直径	4,3 mm ± 0,1 mm
弯曲半径	> 10 x 缆线直径
材料	PUR
颜色	黑色
芯数	3
线芯横截面积	0,34 mm2
长度	200 mm ± 10 mm 进一步的长度规格： L1 = 20 mm
长度	50 mm
直径	12 mm
