NEN20-18GM50-E2-V1

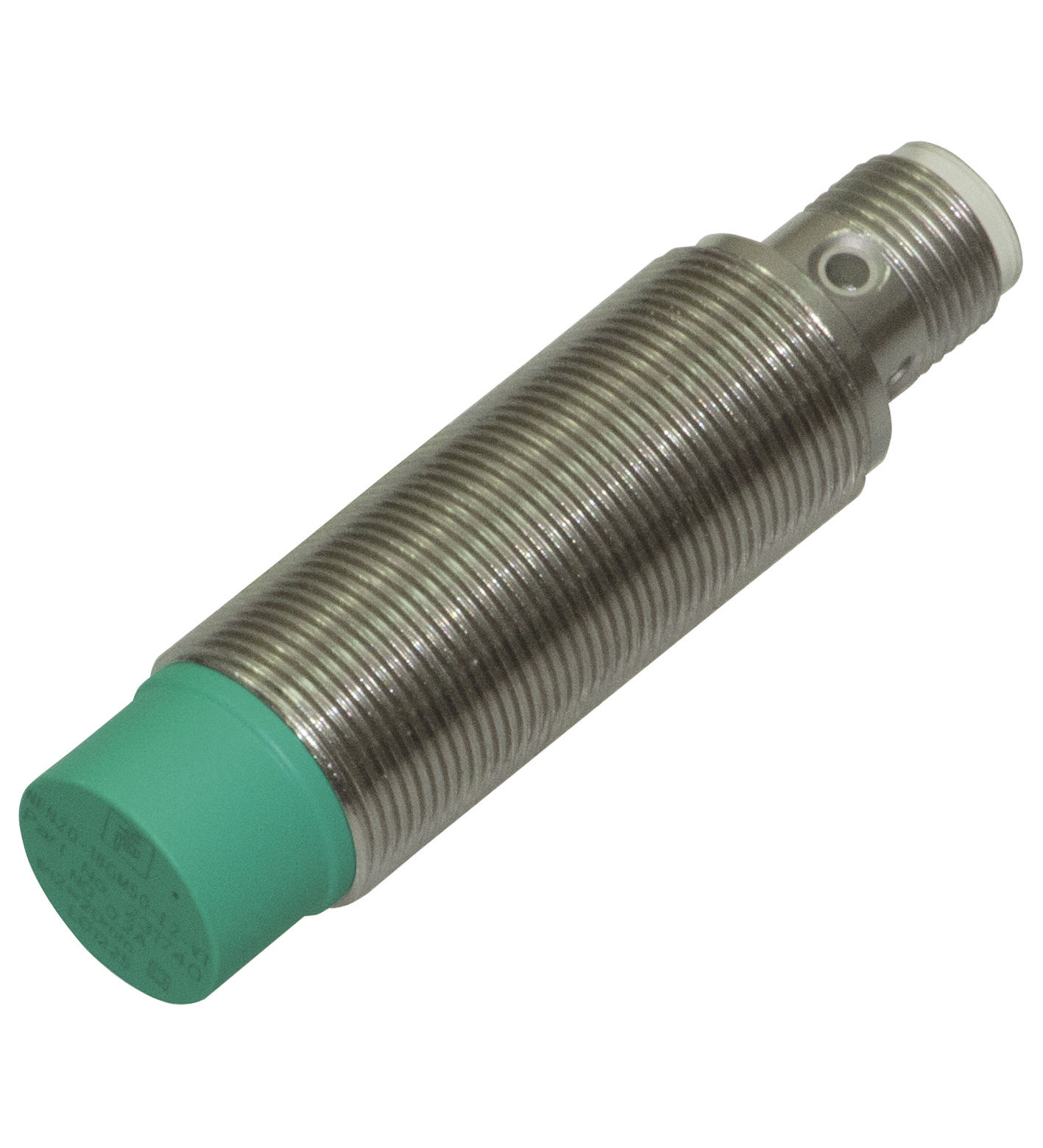

NEN20-18GM50-E2-V1 电感式传感器

订货号: 231740
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	20 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 16,2 mm
驱动器件	软钢，如 1.0037、SR235JR（之前为 St37-2） 60 mm x 60 mm x 1 mm
衰减系数 rAl	0,35
衰减系数 rCu	0,3
衰减系数 r304	0,7
衰减系数 rBrass	0,45
输出类型	3 线
安装条件	安装条件
A采用钢 1.0037 (St37)： 20 mmB30 mmC60 mmF78 mm	A采用钢 1.0037 (St37)： 20 mmB30 mmC60 mmF78 mm
工作电压	10 ... 30 V
开关频率	0 ... 200 Hz
迟滞	0,1 ... 2 mm
反极性保护	是
短路保护	脉冲式
过载电阻	是
断线保护	是
感应过电压保护	是
浪涌抑制	是
纹波	10 %
电压降	≤ 2 V
重复精度	1 mm
工作电流	0 ... 200 mA
断态电流	≤ 10 µA
空载电流	≤ 11 mA
可用前的时间延迟	≤ 50 ms
开关状态指示灯	黄色 LED
A	采用钢 1.0037 (St37)： 20 mm
B	30 mm
C	60 mm
F	78 mm
MTTFd	1940 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 85 °C (-13 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
外壳材料	黄铜，镀镍
感应面	PBT
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数3	螺纹M12 x 1针脚数3
质量	30 g
紧固螺丝的紧固扭矩	最大 20 Nm

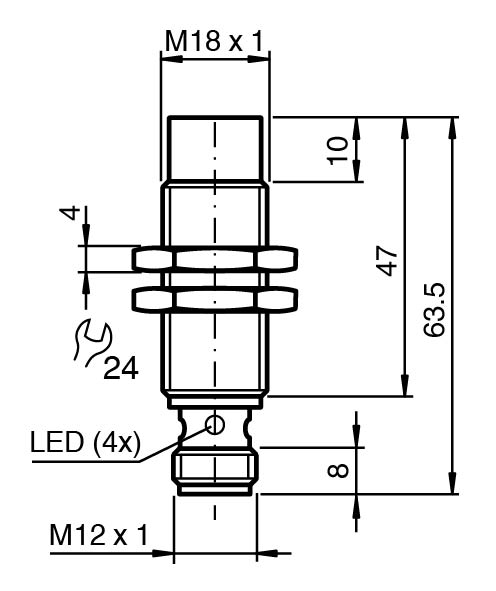

尺寸	尺寸
长度69 mm直径18 mm	长度69 mm直径18 mm
螺纹	M12 x 1
针脚数	3
长度	69 mm
直径	18 mm
