TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 40 mm |
| 安装 | 非齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 32,4 mm |
| 衰减系数 rAl | 0,36 |
| 衰减系数 rCu | 0,32 |
| 衰减系数 r304 | 0,69 |
| 输出类型 | 3 线 |
| 安装条件 | 安装条件 |
| A铝制： 25 mm 采用钢 1.0037 (St37)： 35 mm 黄铜材质 25 mm 采用不锈钢 20 mmB40 mmC120 mmF150 mm | A铝制： 25 mm 采用钢 1.0037 (St37)： 35 mm 黄铜材质 25 mm 采用不锈钢 20 mmB40 mmC120 mmF150 mm |
| 工作电压 | 10 ... 30 V |
| 开关频率 | 0 ... 100 Hz |
| 迟滞 | 典型值为 5% |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 2 V |
| 工作电流 | 0 ... 200 mA |
| 断态电流 | 0 ... 0,1 mA 类型 0,1 µA 在 25 °C 时 |
| 空载电流 | ≤ 10 mA |
| 开关状态指示灯 | 黄色 LED |
| A | 铝制： 25 mm 采用钢 1.0037 (St37)： 35 mm 黄铜材质 25 mm 采用不锈钢 20 mm |
| B | 40 mm |
| C | 120 mm |
| F | 150 mm |
| MTTFd | 211 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 |
| CSA 认证 | 通过 cCSAus 认证，一般用途 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | 镀铬黄铜 |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4 | 螺纹M12 x 1针脚数4 |

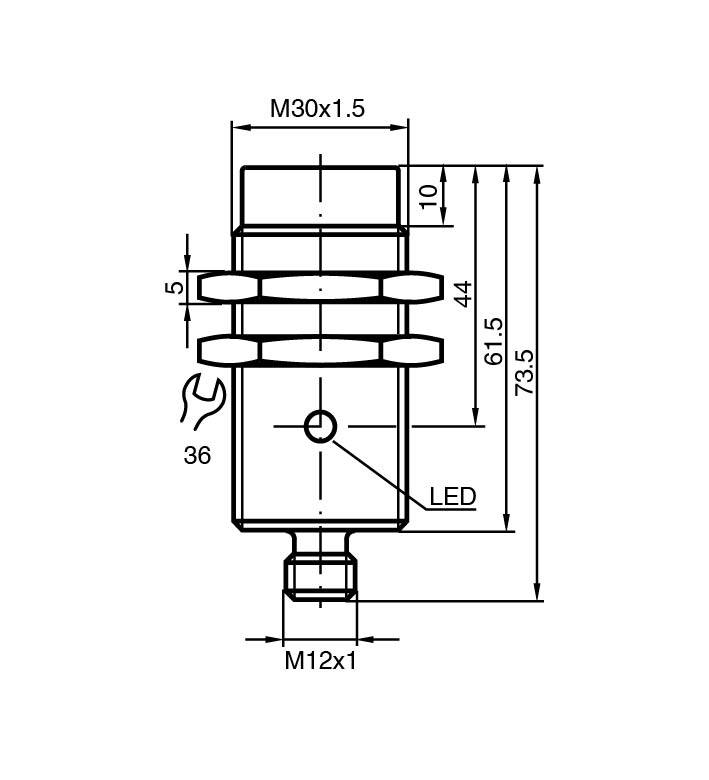

| 尺寸 | 尺寸 |
| 长度73,5 mm直径30 mm | 长度73,5 mm直径30 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 长度 | 73,5 mm |
| 直径 | 30 mm |
