TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | NAMUR |
| 额定工作距离 | 1,5 mm |
| 安装 | 齐平 |
| 确保操作距离 | 0 ... 0,97 mm |
| 衰减系数 rAl | 0,4 |
| 衰减系数 rCu | 0,3 |
| 衰减系数 r304 | 0,85 |
| 输出类型 | 2 线 |
| 额定电压 | 8 V |
| 开关频率 | 0 ... 2000 Hz |
| 迟滞 | 0,1 mm |
| 电流消耗 | 电流消耗 |
| 未检测到测量板min. 2,5 mA检测到测量板≤ 1,2 mA | 未检测到测量板min. 2,5 mA检测到测量板≤ 1,2 mA |
| 未检测到测量板 | min. 2,5 mA |
| 检测到测量板 | ≤ 1,2 mA |
| MTTFd | 11467 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 GbIECEx PTB 11.0037X设备保护级别 DaIECEx PTB 11.0037X设备保护级别 MbIECEx PTB 11.0037X | 设备保护级别 GbIECEx PTB 11.0037X设备保护级别 DaIECEx PTB 11.0037X设备保护级别 MbIECEx PTB 11.0037X |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GbPTB 00 ATEX 2048 X设备保护级别 DaPTB 00 ATEX 2048 X | 设备保护级别 GbPTB 00 ATEX 2048 X设备保护级别 DaPTB 00 ATEX 2048 X |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 8,2 V DC |
| CCC 认证 | CCC 认证 |
| 危险位置2020322315002258 | 危险位置2020322315002258 |
| CML 认证 | 根据要求 |
| ANZEx | 18.3018X |
| 设备保护级别 Gb | IECEx PTB 11.0037X |
| 设备保护级别 Da | IECEx PTB 11.0037X |
| 设备保护级别 Mb | IECEx PTB 11.0037X |
| 设备保护级别 Gb | PTB 00 ATEX 2048 X |
| 设备保护级别 Da | PTB 00 ATEX 2048 X |
| 危险位置 | 2020322315002258 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 黄铜 |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 电缆直径3,5 mm ± 0,2 mm弯曲半径> 10 x 电缆直径材料PUR线芯横截面积0,14 mm2长度L6 m | 电缆直径3,5 mm ± 0,2 mm弯曲半径> 10 x 电缆直径材料PUR线芯横截面积0,14 mm2长度L6 m |

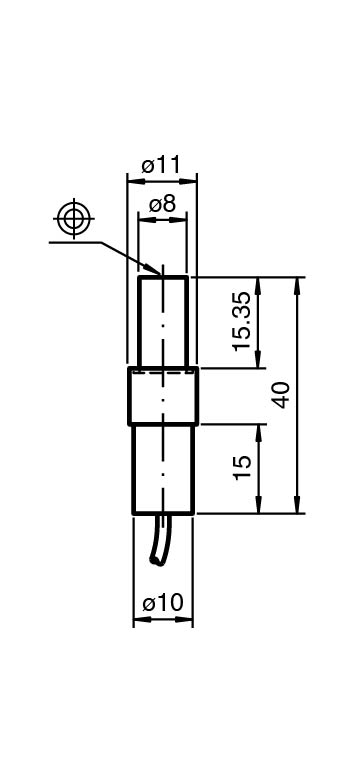

| 尺寸 | 尺寸 |
| 长度40 mm直径11 mm | 长度40 mm直径11 mm |
| 电缆直径 | 3,5 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 电缆直径 |
| 材料 | PUR |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 6 m |
| 长度 | 40 mm |
| 直径 | 11 mm |
| 在危险区域使用： | 参见使用说明书 |
