TECHNICAL DATA
规格参数
通用规格

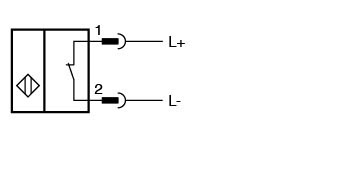

| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | NAMUR |
| 额定工作距离 | 1,5 mm |
| 安装 | 齐平 |
| 确保操作距离 | 0 ... 1,215 mm |
| 实际工作距离 | 1,35 ... 1,65 mm 类型 |
| 衰减系数 rAl | 0,4 |
| 衰减系数 rCu | 0,3 |
| 衰减系数 r304 | 0,85 |
| 输出类型 | 2 线 |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 开关频率 | 0 ... 5000 Hz |
| 迟滞 | 1 ... 10 % 类型 5 % |
| 适用于 2:1 技术 | 是 ， 无需反极性保护二极管 |
| 电流消耗 | 电流消耗 |
| 未检测到测量板min. 3 mA检测到测量板≤ 1 mA | 未检测到测量板min. 3 mA检测到测量板≤ 1 mA |
| 未检测到测量板 | min. 3 mA |
| 检测到测量板 | ≤ 1 mA |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
| 标准 | EN IEC 60947-5-2 |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 GbIECEx PTB 11.0037X设备保护级别 DaIECEx PTB 11.0037X设备保护级别 MbIECEx PTB 11.0037X | 设备保护级别 GbIECEx PTB 11.0037X设备保护级别 DaIECEx PTB 11.0037X设备保护级别 MbIECEx PTB 11.0037X |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GbPTB 00 ATEX 2048 X设备保护级别 DaPTB 00 ATEX 2048 X | 设备保护级别 GbPTB 00 ATEX 2048 X设备保护级别 DaPTB 00 ATEX 2048 X |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 8,2 V DC |
| CML 认证 | 根据要求 |
| ANZEx | 18.3018X |
| 设备保护级别 Gb | IECEx PTB 11.0037X |
| 设备保护级别 Da | IECEx PTB 11.0037X |
| 设备保护级别 Mb | IECEx PTB 11.0037X |
| 设备保护级别 Gb | PTB 00 ATEX 2048 X |
| 设备保护级别 Da | PTB 00 ATEX 2048 X |
| 环境温度 | -25 ... 100 °C (-13 ... 212 °F) |
| 连接类型 | 带插头的固定缆线 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 感应面 | PBT |
| 防护等级 | IP66 / IP67 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4 | 螺纹M12 x 1针脚数4 |
| 电缆 | 电缆 |
| 电缆直径3 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色蓝色芯数2线芯横截面积0,14 mm2长度L0,5 m | 电缆直径3 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色蓝色芯数2线芯横截面积0,14 mm2长度L0,5 m |
| 尺寸 | 尺寸 |
| 长度30 mm直径8 mm | 长度30 mm直径8 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 电缆直径 | 3 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |

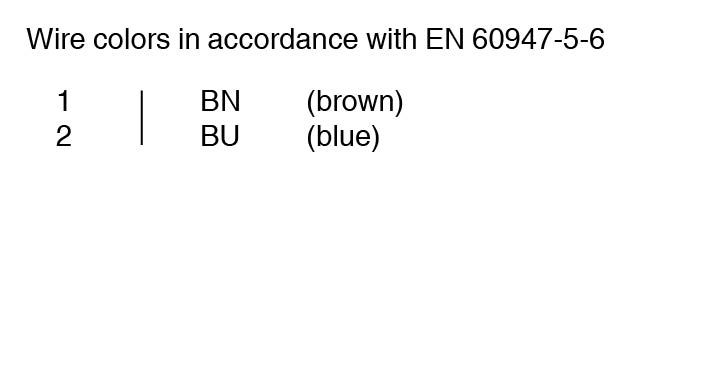

| 颜色 | 蓝色 |
| 芯数 | 2 |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 0,5 m |
| 长度 | 30 mm |
| 直径 | 8 mm |
| 在危险区域使用： | 参见使用说明书 |
