倍加福

NJ1,5-8GM-N-V1

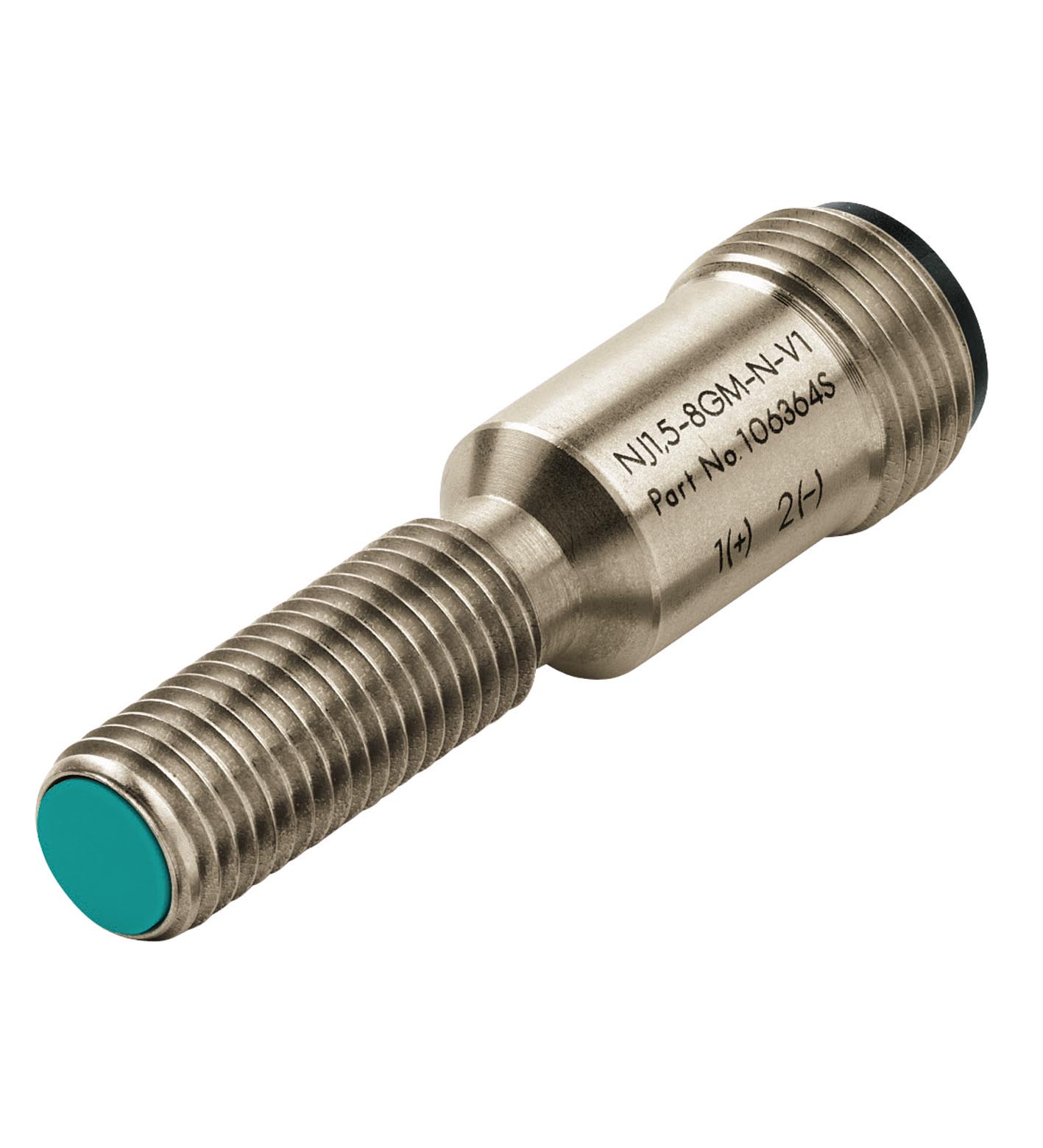

NJ1,5-8GM-N-V1 电感式传感器

订货号: 70133081
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	NAMUR
额定工作距离	1,5 mm
安装	齐平
确保操作距离	0 ... 1,215 mm
实际工作距离	1,35 ... 1,65 mm 类型
衰减系数 rAl	0,4
衰减系数 rCu	0,3
衰减系数 r304	0,85
输出类型	2 线
额定电压	8,2 V （Ri 约 1 kΩ）
开关频率	0 ... 5000 Hz
迟滞	1 ... 10 % 类型 5 %
适用于 2:1 技术	是，无需反极性保护二极管
电流消耗	电流消耗
未检测到测量板min. 3 mA检测到测量板≤ 1 mA	未检测到测量板min. 3 mA检测到测量板≤ 1 mA
未检测到测量板	min. 3 mA
检测到测量板	≤ 1 mA
安全完整性级别 (SIL)	SIL 2
符合标准	符合标准
NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2	NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2
NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 GbIECEx PTB 11.0037X设备保护级别 DaIECEx PTB 11.0037X设备保护级别 MbIECEx PTB 11.0037X	设备保护级别 GbIECEx PTB 11.0037X设备保护级别 DaIECEx PTB 11.0037X设备保护级别 MbIECEx PTB 11.0037X
ATEX 认证	ATEX 认证
设备保护级别 GbPTB 00 ATEX 2048 X设备保护级别 DaPTB 00 ATEX 2048 X	设备保护级别 GbPTB 00 ATEX 2048 X设备保护级别 DaPTB 00 ATEX 2048 X
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 8,2 V DC
CCC 认证	CCC 认证
危险位置2020322315002256	危险位置2020322315002256
CML 认证	根据要求
ANZEx	18.3018X
船舶认证	DNVGL TAA00001A5
设备保护级别 Gb	IECEx PTB 11.0037X
设备保护级别 Da	IECEx PTB 11.0037X
设备保护级别 Mb	IECEx PTB 11.0037X
设备保护级别 Gb	PTB 00 ATEX 2048 X
设备保护级别 Da	PTB 00 ATEX 2048 X
危险位置	2020322315002256
环境温度	-25 ... 100 °C (-13 ... 212 °F)
连接类型	连接器插头
外壳材料	不锈钢 1.4305 / AISI 303
感应面	PBT
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4

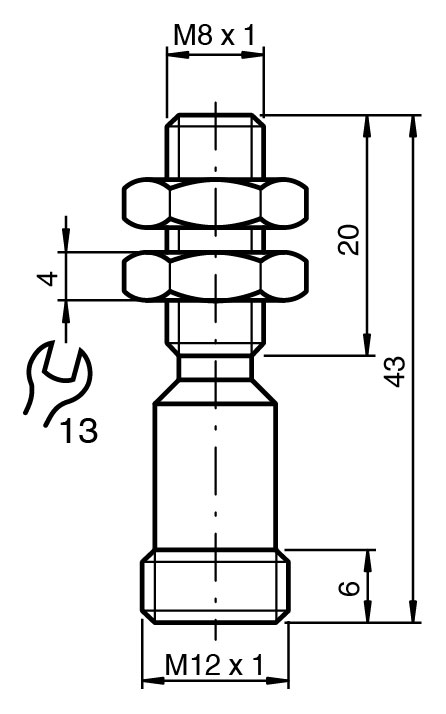

尺寸	尺寸
长度43 mm直径8 mm	长度43 mm直径8 mm
螺纹	M12 x 1
针脚数	4
长度	43 mm
直径	8 mm
供货范围	供货范围包含 2 颗自锁螺母
在危险区域使用：	参见使用说明书
