倍加福

NJ1,5-8GM40-E2-0,14M-V1

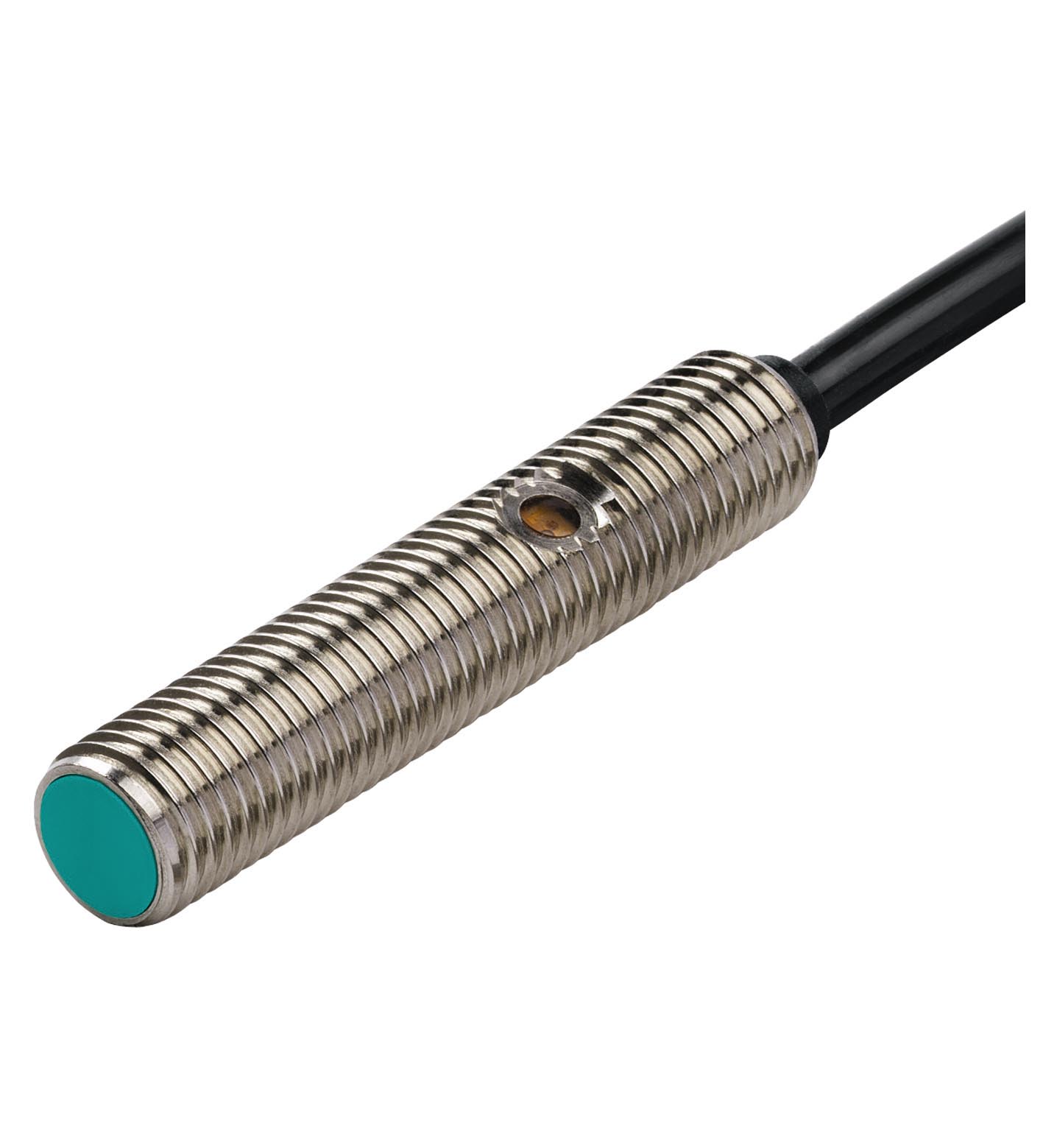

NJ1,5-8GM40-E2-0,14M-V1 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	1,5 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 1,215 mm
衰减系数 rAl	0,25
衰减系数 rCu	0,2
衰减系数 r304	0,7
输出类型	3 线
工作电压	10 ... 30 V
开关频率	0 ... 500 Hz
迟滞	典型值为 5%
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 100 mA
断态电流	≤ 10 µA
空载电流	≤ 20 mA
开关状态指示灯	黄色 LED
MTTFd	2190 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	带插头的固定缆线
外壳材料	不锈钢 1.4305 / AISI 303
感应面	LCP
防护等级	IP67
连接器	连接器
螺纹M12 x 1拧紧扭矩≤ 0,6 Nm针脚数3	螺纹M12 x 1拧紧扭矩≤ 0,6 Nm针脚数3
电缆	电缆
电缆直径3,5 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PUR颜色灰色芯数3线芯横截面积0,14 mm2长度L0,14 m	电缆直径3,5 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PUR颜色灰色芯数3线芯横截面积0,14 mm2长度L0,14 m
质量	30 g

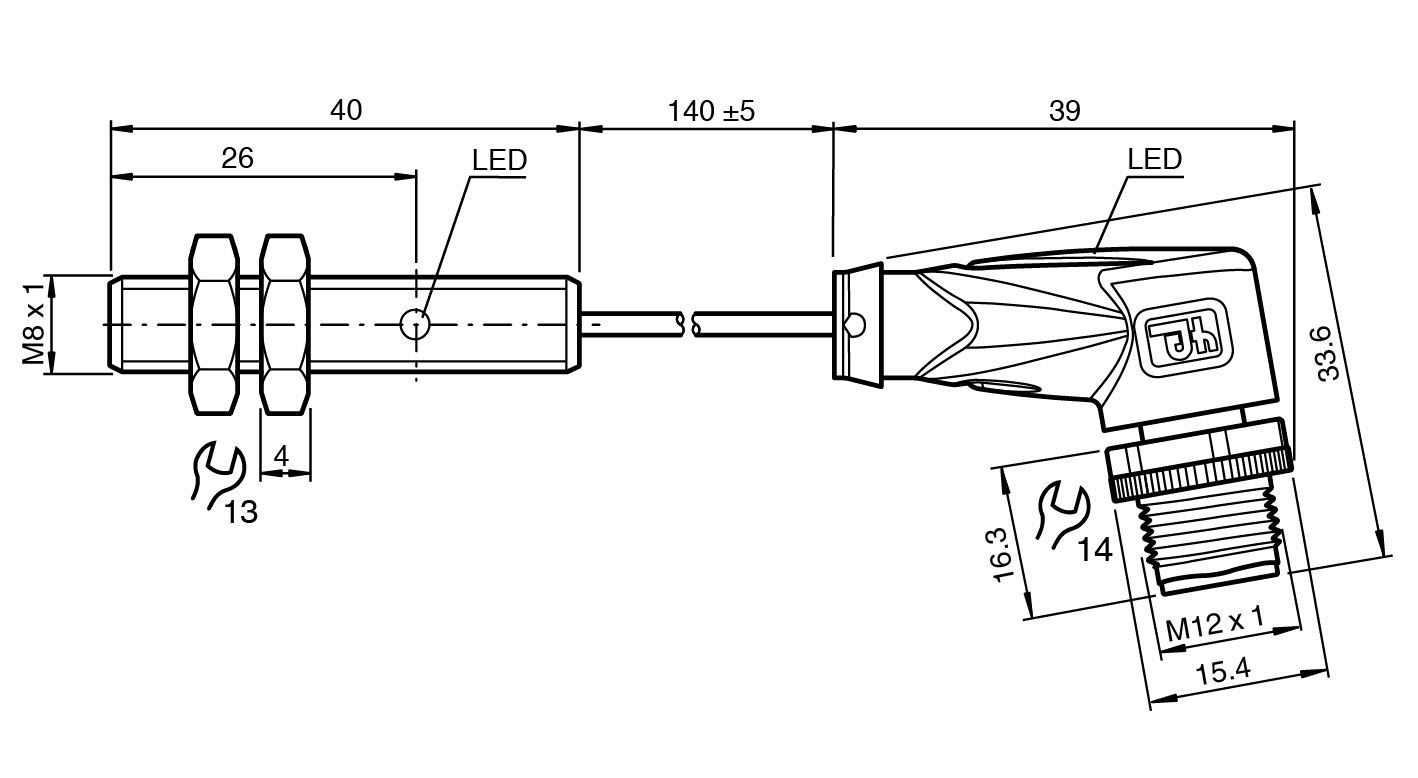

尺寸	尺寸
长度40 mm直径8 mm	长度40 mm直径8 mm
螺纹	M12 x 1
拧紧扭矩	≤ 0,6 Nm
针脚数	3
电缆直径	3,5 mm ± 0,1 mm
弯曲半径	> 10 x 缆线直径
材料	PUR
颜色	灰色
芯数	3
线芯横截面积	0,14 mm2
长度	0,14 m
长度	40 mm
直径	8 mm
