产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | NAMUR |
| 额定工作距离 | 1,5 mm |
| 安装 | 非齐平 |
| 确保操作距离 | 0 ... 1,22 mm |
| 衰减系数 rAl | 0,4 |
| 衰减系数 rCu | 0,3 |
| 衰减系数 r304 | 0,85 |
| 输出类型 | 2 线 |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 开关频率 | 0 ... 5000 Hz |
| 迟滞 | 类型 % |
| 电流消耗 | 电流消耗 |
| 未检测到测量板min. 3 mA检测到测量板≤ 1 mA | 未检测到测量板min. 3 mA检测到测量板≤ 1 mA |
| 未检测到测量板 | min. 3 mA |
| 检测到测量板 | ≤ 1 mA |
| MTTFd | 8734 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
| 标准 | EN IEC 60947-5-2 |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 GbIECEx PTB 11.0021X设备保护级别 DaIECEx PTB 11.0021X设备保护级别 MbIECEx PTB 11.0021X | 设备保护级别 GbIECEx PTB 11.0021X设备保护级别 DaIECEx PTB 11.0021X设备保护级别 MbIECEx PTB 11.0021X |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GbPTB 00 ATEX 2032 X设备保护级别 DaPTB 00 ATEX 2032 X | 设备保护级别 GbPTB 00 ATEX 2032 X设备保护级别 DaPTB 00 ATEX 2032 X |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 8,2 V DC |
| CML 认证 | 根据要求 |
| ANZEx | 19.3001X |
| 设备保护级别 Gb | IECEx PTB 11.0021X |
| 设备保护级别 Da | IECEx PTB 11.0021X |
| 设备保护级别 Mb | IECEx PTB 11.0021X |
| 设备保护级别 Gb | PTB 00 ATEX 2032 X |
| 设备保护级别 Da | PTB 00 ATEX 2032 X |
| 环境温度 | 移动式 -5 ... 80 °C (23 ... 176 °F) ， 固定安装 -25 ... 80 °C (-13 ... 176 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | PBT |
| 感应面 | PBT |
| 防护等级 | IP68 |
| 电缆 | 电缆 |
| 弯曲半径> 10 x 电缆直径材料PUR线芯横截面积0,09 mm2长度L5 m | 弯曲半径> 10 x 电缆直径材料PUR线芯横截面积0,09 mm2长度L5 m |
| 质量 | 36 g |

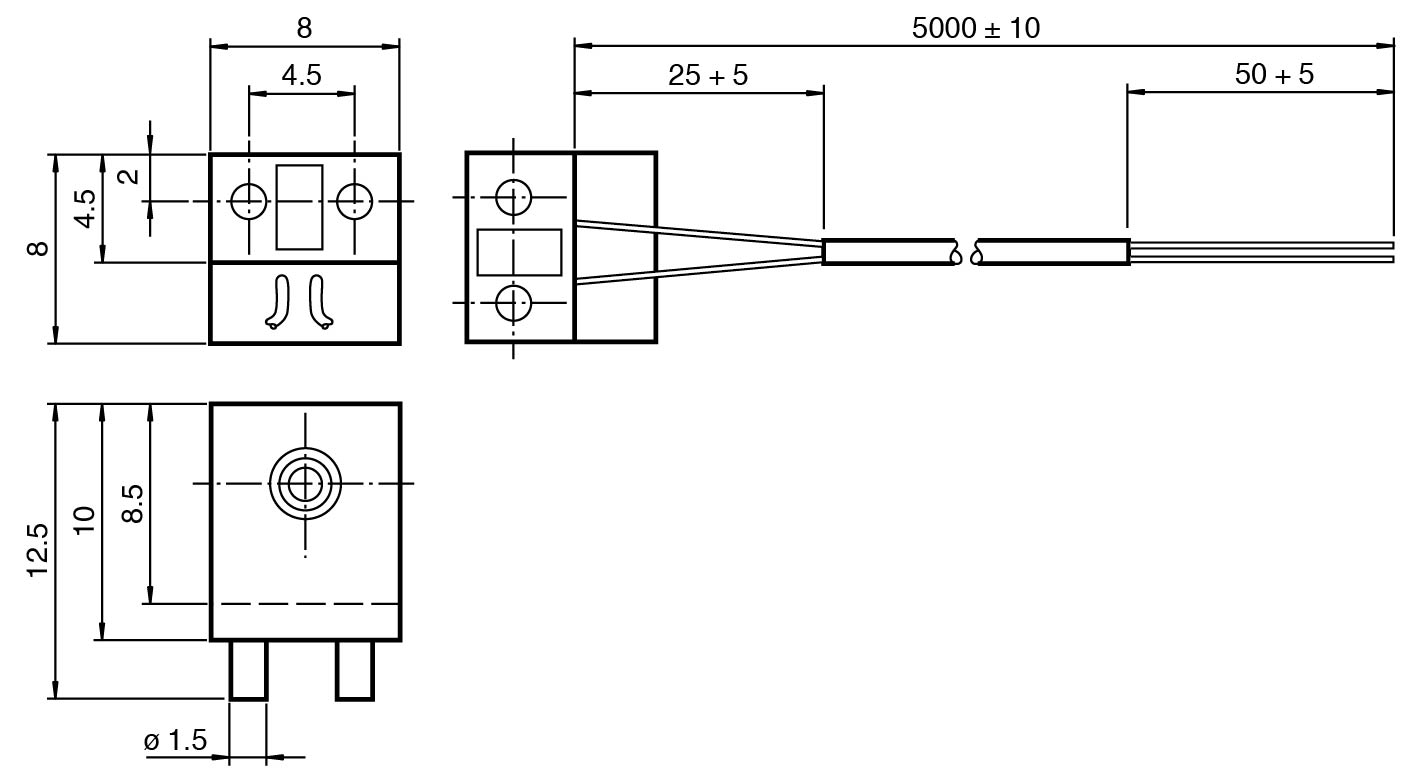

| 尺寸 | 尺寸 |
| 高度10 mm宽度8 mm长度8 mm | 高度10 mm宽度8 mm长度8 mm |
| 弯曲半径 | > 10 x 电缆直径 |
| 材料 | PUR |
| 线芯横截面积 | 0,09 mm2 |
| 长度 | 5 m |
| 高度 | 10 mm |
| 宽度 | 8 mm |
| 长度 | 8 mm |
| 在危险区域使用： | 参见使用说明书 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
