倍加福

NJ10-30GK50-A2-10M

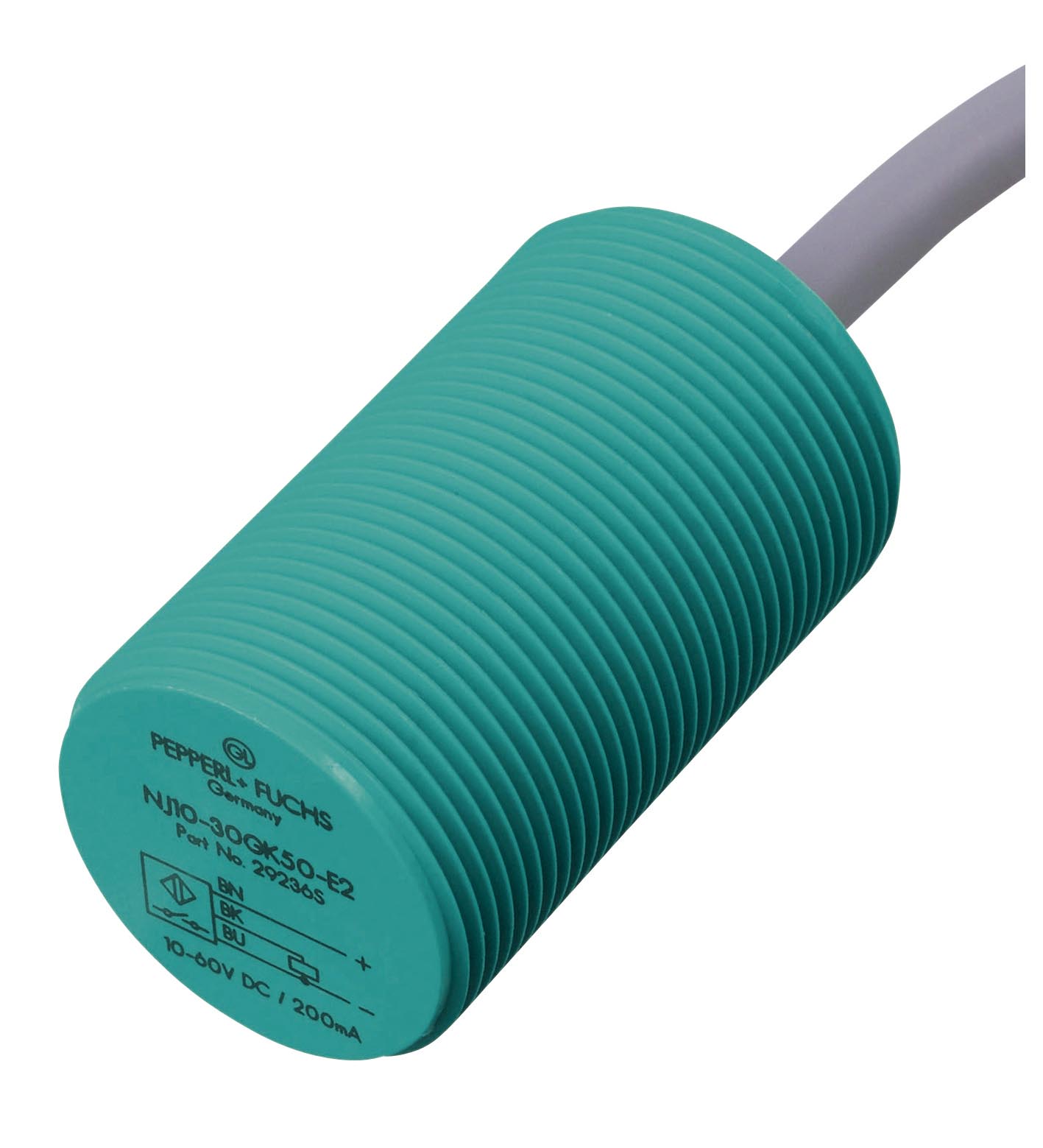

NJ10-30GK50-A2-10M 电感式传感器

订货号: 70135029
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

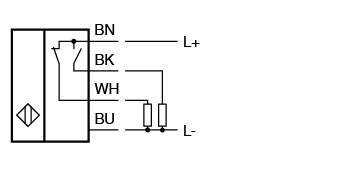

开关功能	互补
输出类型	PNP
额定工作距离	10 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 8,1 mm
实际工作距离	9 ... 11 mm 类型 10 mm
衰减系数 rAl	0,4
衰减系数 rCu	0,38
衰减系数 r304	0,71
衰减系数 rBrass	0,45
输出类型	4 线
工作电压	10 ... 60 V
开关频率	0 ... 500 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2,8 V
在 IL 下的压降	在 IL 下的压降
电压降 IL = 10 mA，开关元件打开Ud0,9 ... 2,4 V 类型 1,7 V电压降 IL = 20 mA，开关元件打开Ud0,9 ... 2,4 V 类型 1,7 V电压降 IL = 50 mA，开关元件打开Ud0,9 ... 2,5 V 类型 1,7 V电压降 IL = 100 mA，开关元件打开Ud1 ... 2,6 V 类型 1,8 V电压降 IL = 200mA，开关元件打开Ud1,2 ... 2,8 V 类型 2 V	电压降 IL = 10 mA，开关元件打开Ud0,9 ... 2,4 V 类型 1,7 V电压降 IL = 20 mA，开关元件打开Ud0,9 ... 2,4 V 类型 1,7 V电压降 IL = 50 mA，开关元件打开Ud0,9 ... 2,5 V 类型 1,7 V电压降 IL = 100 mA，开关元件打开Ud1 ... 2,6 V 类型 1,8 V电压降 IL = 200mA，开关元件打开Ud1,2 ... 2,8 V 类型 2 V
工作电流	0 ... 400 mA
断态电流	0 ... 0,5 mA 类型 0,01 mA
空载电流	≤ 9 mA
开关状态指示灯	黄色 LED
电压降 IL = 10 mA，开关元件打开	0,9 ... 2,4 V 类型 1,7 V
电压降 IL = 20 mA，开关元件打开	0,9 ... 2,4 V 类型 1,7 V
电压降 IL = 50 mA，开关元件打开	0,9 ... 2,5 V 类型 1,7 V
电压降 IL = 100 mA，开关元件打开	1 ... 2,6 V 类型 1,8 V
电压降 IL = 200mA，开关元件打开	1,2 ... 2,8 V 类型 2 V
MTTFd	1130 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 60 V DC 输出开关电流: 400 mA
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
连接类型	电缆
外壳材料	PBT
感应面	PBT
防护等级	IP68
电缆	电缆
导线端箍是电缆直径6,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数4线芯横截面积0,75 mm2长度L10 m	导线端箍是电缆直径6,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数4线芯横截面积0,75 mm2长度L10 m

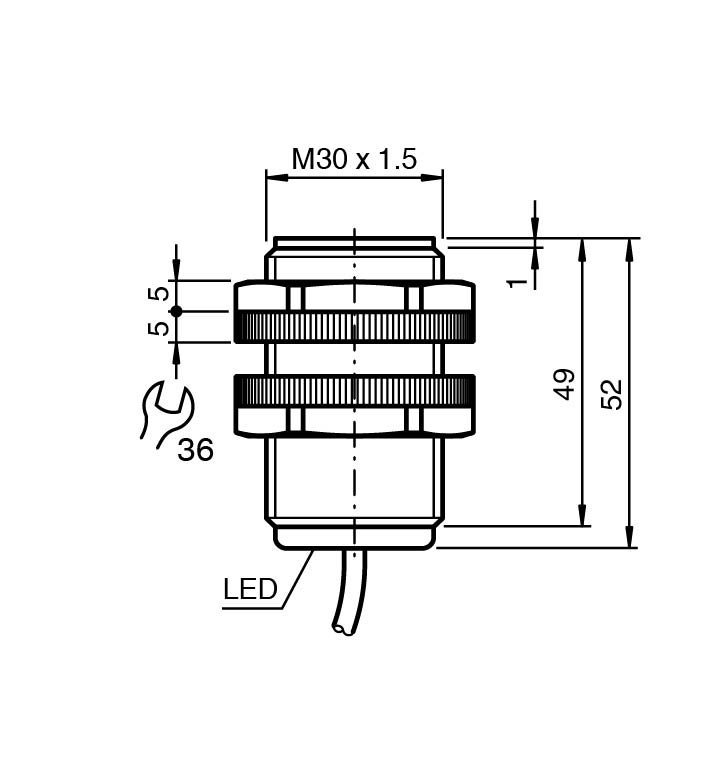

尺寸	尺寸
长度50 mm直径30 mm	长度50 mm直径30 mm
导线端箍	是
电缆直径	6,8 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
颜色	灰色
芯数	4
线芯横截面积	0,75 mm2
长度	10 m
长度	50 mm
直径	30 mm
