倍加福

NJ15-M1-E2-V1

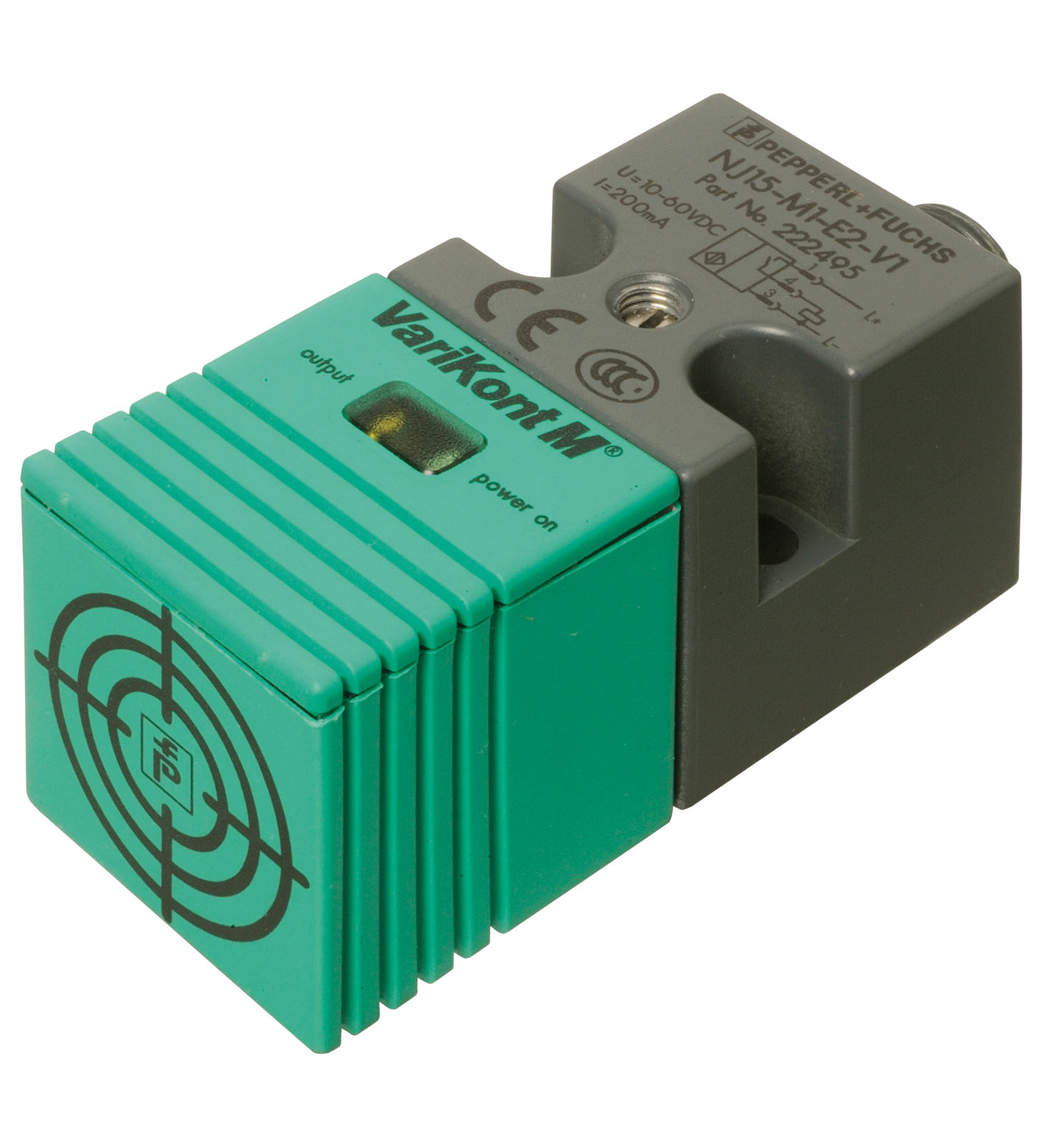

NJ15-M1-E2-V1 电感式传感器

订货号: 222495
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	15 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 12,15 mm
实际工作距离	13,5 ... 16,5 mm 类型 15 mm
衰减系数 rAl	0,39
衰减系数 rCu	0,36
衰减系数 r304	0,73
输出类型	3 线
工作电压	10 ... 60 V DC
开关频率	0 ... 200 Hz
迟滞	类型 5 %
反极性保护	是
短路保护	脉冲式
电压降	≤ 2,5 V
在 IL 下的压降	在 IL 下的压降
电压降 IL = 200mA，开关元件打开Ud1 ... 2,5 V 类型 2,2 V	电压降 IL = 200mA，开关元件打开Ud1 ... 2,5 V 类型 2,2 V
额定绝缘电压	500 V
工作电流	0 ... 200 mA
空载电流	≤ 14 mA
可用前的时间延迟	≤ 50 ms
工作电压指示灯	绿色 LED
开关状态指示灯	黄色 LED
电压降 IL = 200mA，开关元件打开	1 ... 2,5 V 类型 2,2 V
MTTFd	932 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
CCC 认证	通过中国强制性产品认证 (CCC)
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	连接器插头
外壳材料	PBT/金属 RAL 7011
感应面	PBT
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4

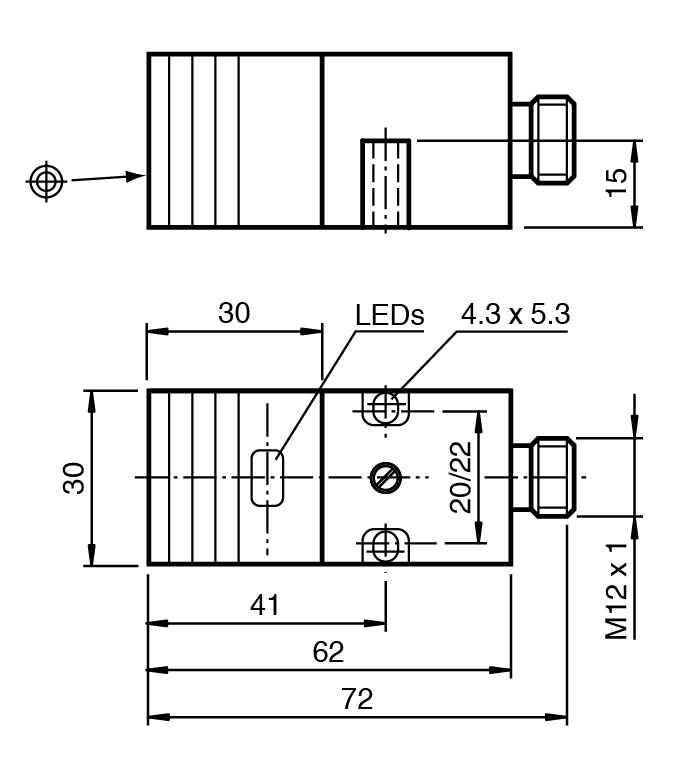

尺寸	尺寸
高度30 mm宽度30 mm长度62 mm	高度30 mm宽度30 mm长度62 mm
螺纹	M12 x 1
针脚数	4
高度	30 mm
宽度	30 mm
长度	62 mm
