产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 频率范围 | 1 ... 10 Hz ，可调 |
| 额定工作距离 | 15 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 12,15 mm |
| 衰减系数 rAl | 0,4 |
| 衰减系数 rCu | 0,3 |
| 衰减系数 r304 | 0,85 |

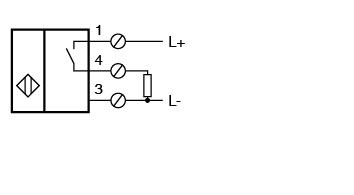

| 输出类型 | 3 线 |
| 工作电压 | 15 ... 60 V DC |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 2 V |
| 工作电流 | 0 ... 100 mA |
| 空载电流 | ≤ 25 mA |
| 开关状态指示灯 | LED 1： 黄色 |
| 阻尼指示器 | LED 2： 黄色 |
| MTTFd | 820 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 60 V DC 输出开关电流: 100 mA |
| CCC 认证 | 通过中国强制性产品认证 (CCC) |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 螺丝接线端子 |
| 连接信息 | 一个端子接头最多可以安装两根线芯横截面积相同的导线！ 拧紧扭矩 1.2 Nm + 10% |
| 线芯横截面积 | 达 2.5 mm2 |
| 最小线芯横截面积无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2最大线芯横截面积无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 | 最小线芯横截面积无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2最大线芯横截面积无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 |
| 外壳材料 | PBT |
| 感应面 | PBT |
| 防护等级 | IP67 |

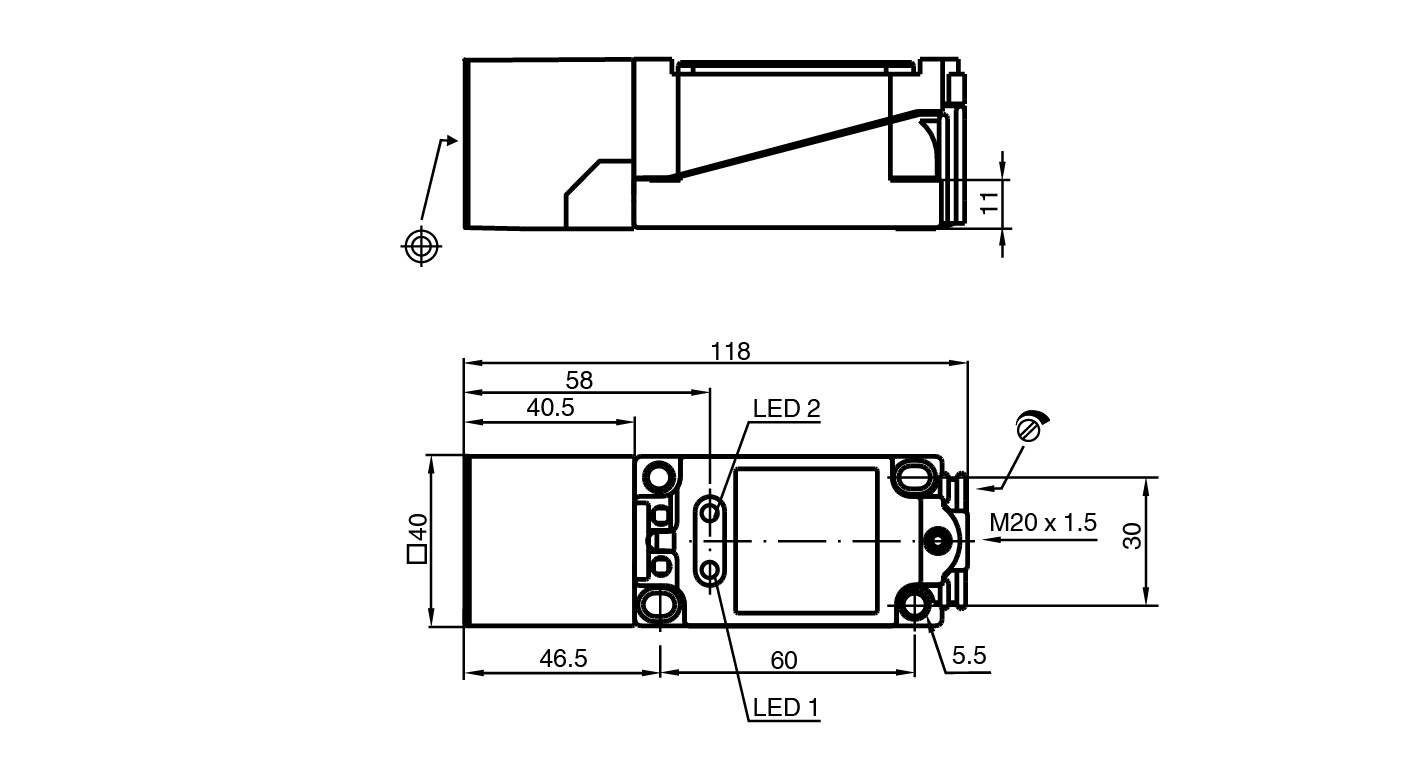

| 尺寸 | 尺寸 |
| 高度40 mm宽度40 mm长度118 mm | 高度40 mm宽度40 mm长度118 mm |
| 最小线芯横截面积 | 无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2 |
| 最大线芯横截面积 | 无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 |
| 高度 | 40 mm |
| 宽度 | 40 mm |
| 长度 | 118 mm |
