倍加福

NJ2-11-SN-G-Y07530

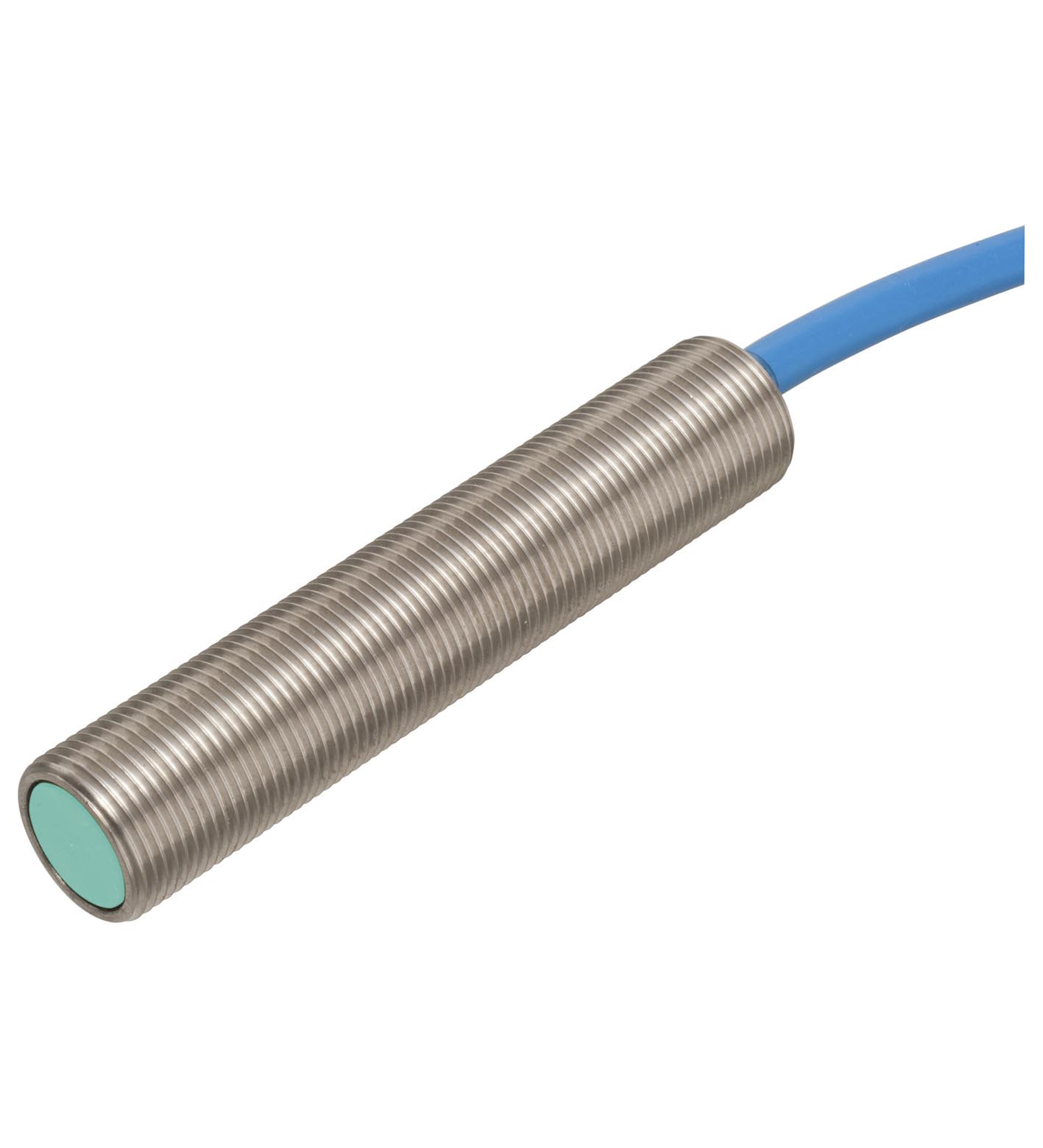

NJ2-11-SN-G-Y07530 电感式传感器

订货号: 70133163
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	具有安全功能的 NAMUR
额定工作距离	2 mm
安装	齐平
确保操作距离	0 ... 1,62 mm
衰减系数 rAl	0,4
衰减系数 rCu	0,3
衰减系数 r304	0,85
输出类型	2 线
额定电压	8,2 V （Ri 约 1 kΩ）
工作电压	5 ... 25 V
开关频率	0 ... 3000 Hz
电流消耗	电流消耗
未检测到测量板≥ 3 mA 在额定电压下检测到测量板≤ 1 mA 在额定电压下	未检测到测量板≥ 3 mA 在额定电压下检测到测量板≤ 1 mA 在额定电压下
未检测到测量板	≥ 3 mA 在额定电压下
检测到测量板	≤ 1 mA 在额定电压下
符合标准	符合标准
NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2	NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2
NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 GbIECEx PTB 11.0092X设备保护级别 DaIECEx PTB 11.0092X设备保护级别 MbIECEx PTB 11.0092X	设备保护级别 GbIECEx PTB 11.0092X设备保护级别 DaIECEx PTB 11.0092X设备保护级别 MbIECEx PTB 11.0092X
ATEX 认证	ATEX 认证
设备保护级别 GbPTB 00 ATEX 2049 X设备保护级别 DaPTB 00 ATEX 2049 X	设备保护级别 GbPTB 00 ATEX 2049 X设备保护级别 DaPTB 00 ATEX 2049 X
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 8,2 V DC
设备保护级别 Gb	IECEx PTB 11.0092X
设备保护级别 Da	IECEx PTB 11.0092X
设备保护级别 Mb	IECEx PTB 11.0092X
设备保护级别 Gb	PTB 00 ATEX 2049 X
设备保护级别 Da	PTB 00 ATEX 2049 X
环境温度	-40 ... 100 °C (-40 ... 212 °F)
连接类型	电缆
外壳材料	不锈钢 1.4305 / AISI 303
感应面	PBT
防护等级	IP68
电缆	电缆
电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 电缆直径材料硅胶线芯横截面积0,34 mm2长度L10 m	电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 电缆直径材料硅胶线芯横截面积0,34 mm2长度L10 m

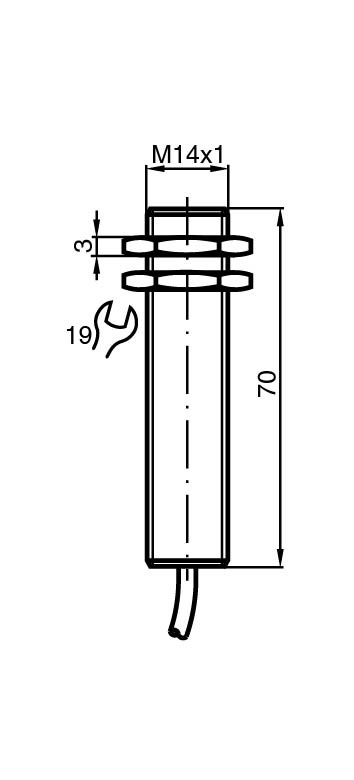

尺寸	尺寸
长度70 mm直径14 mm	长度70 mm直径14 mm
电缆直径	4,8 mm ± 0,2 mm
弯曲半径	> 10 x 电缆直径
材料	硅胶
线芯横截面积	0,34 mm2
长度	10 m
长度	70 mm
直径	14 mm
在危险区域使用：	参见使用说明书
