产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

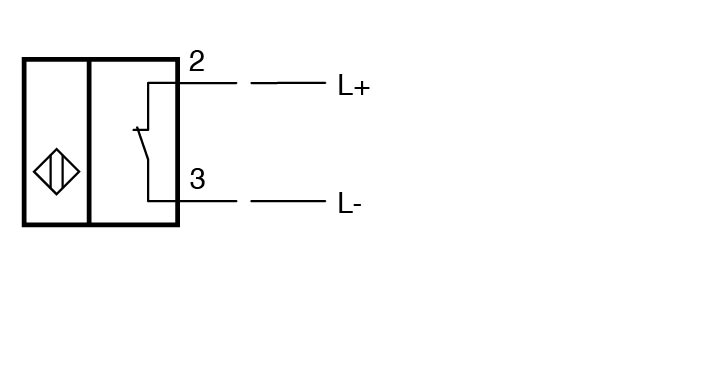

| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | NAMUR |
| 额定工作距离 | 1,5 mm |
| 安装 | 齐平 |
| 确保操作距离 | 0 ... 1,22 mm |
| 衰减系数 rAl | 0 |
| 衰减系数 rCu | 0 |
| 衰减系数 r304 | 0,55 |
| 输出类型 | 2 线 |
| 额定电压 | 8 V |
| 开关频率 | 0 ... 400 Hz |
| 迟滞 | 类型 5 % |
| 电流消耗 | 电流消耗 |
| 未检测到测量板min. 3 mA检测到测量板≤ 1 mA | 未检测到测量板min. 3 mA检测到测量板≤ 1 mA |
| 未检测到测量板 | min. 3 mA |
| 检测到测量板 | ≤ 1 mA |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 8,2 V DC |
| CSA 认证 | 通过 cCSAus 认证，一般用途 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 100 °C (-13 ... 212 °F) |
| 连接类型 | 连接器，ZH 630 603 00插座，ZH 632 603 00 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 感应面 | 陶瓷 |
| 防护等级 | IP50 |
| 质量 | 167 g |

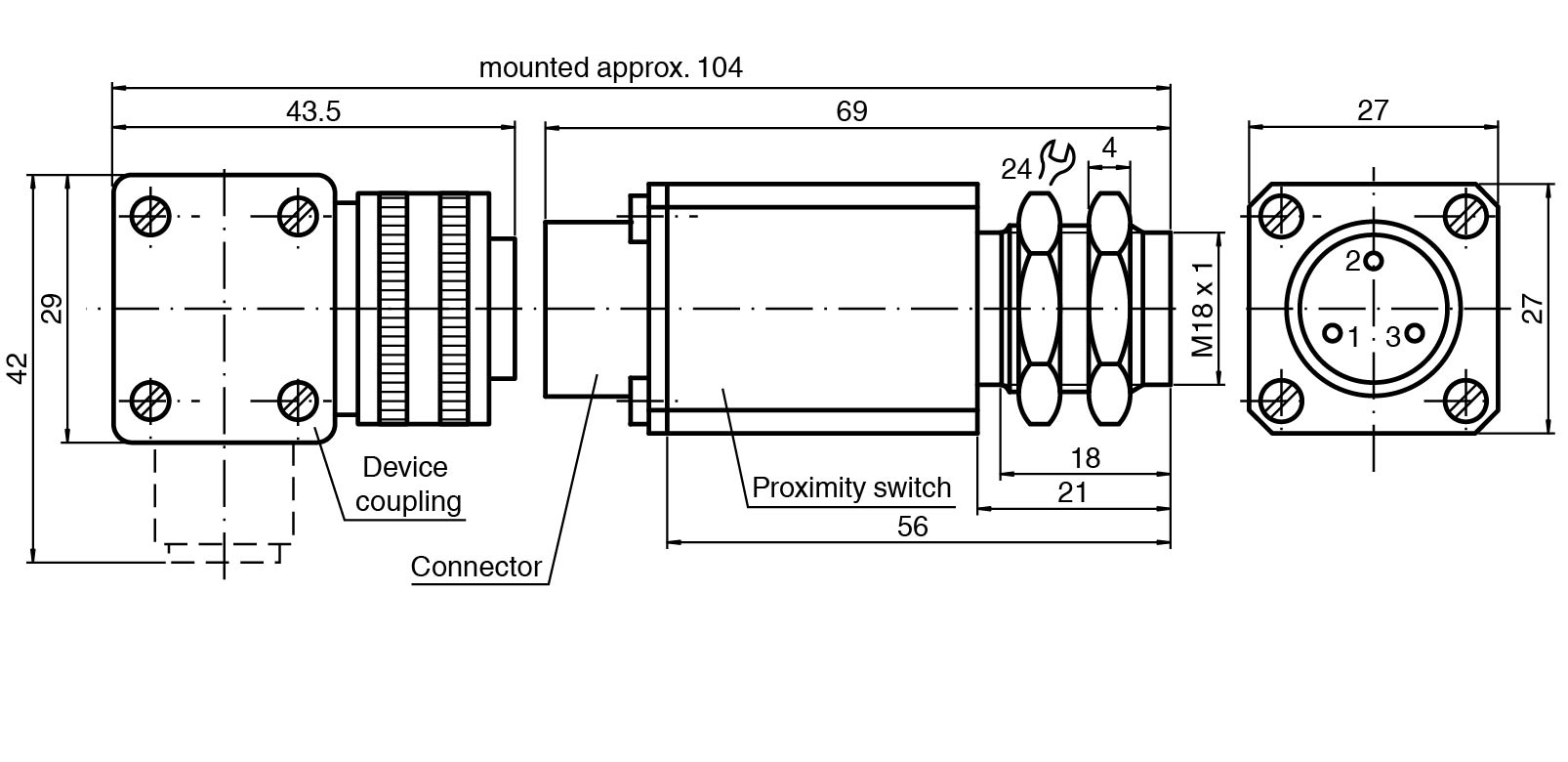

| 尺寸 | 尺寸 |
| 长度50 mm直径18 mm | 长度50 mm直径18 mm |
| 长度 | 50 mm |
| 直径 | 18 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
