倍加福

NJ2-V3-N

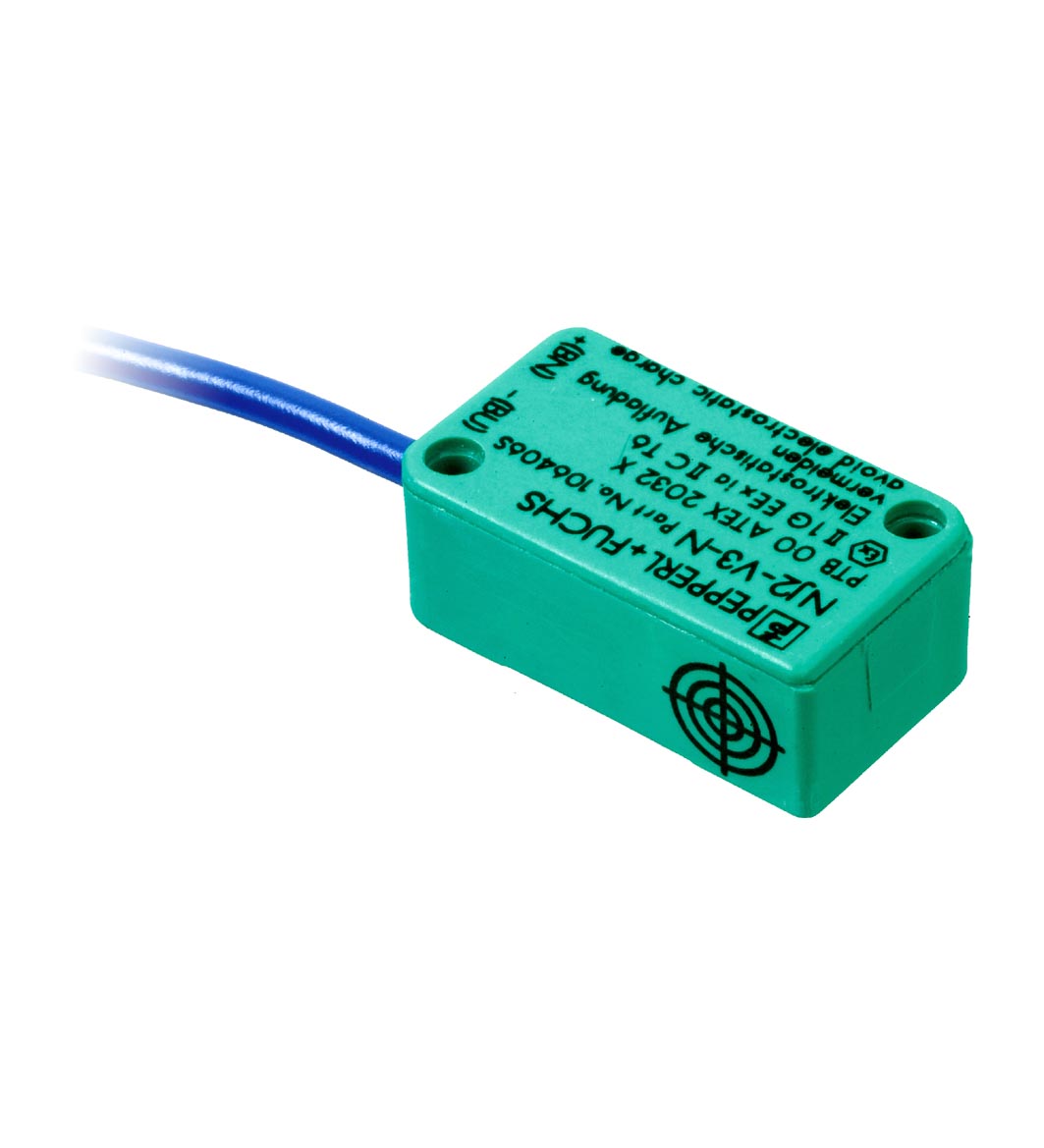

NJ2-V3-N 电感式传感器

订货号: 70133090
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	NAMUR
额定工作距离	2 mm
安装	齐平
确保操作距离	0 ... 1,62 mm
衰减系数 rAl	0,25
衰减系数 rCu	0,2
衰减系数 r304	0,7
输出类型	2 线
额定电压	8,2 V （Ri 约 1 kΩ）
开关频率	0 ... 1000 Hz
迟滞	0,01 ... 0,1 mm
适用于 2:1 技术	是，无需反极性保护二极管
电流消耗	电流消耗
未检测到测量板≥ 3 mA检测到测量板≤ 1 mA	未检测到测量板≥ 3 mA检测到测量板≤ 1 mA
未检测到测量板	≥ 3 mA
检测到测量板	≤ 1 mA
安全完整性级别 (SIL)	SIL 2
MTTFd	11775 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2	NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2
NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 GaIECEx PTB 11.0021X设备保护级别 GbIECEx PTB 11.0021X设备保护级别 DaIECEx PTB 11.0021X设备保护级别 MbIECEx PTB 11.0021X	设备保护级别 GaIECEx PTB 11.0021X设备保护级别 GbIECEx PTB 11.0021X设备保护级别 DaIECEx PTB 11.0021X设备保护级别 MbIECEx PTB 11.0021X
ATEX 认证	ATEX 认证
设备保护级别 GaPTB 00 ATEX 2032 X设备保护级别 GbPTB 00 ATEX 2032 X设备保护级别 DaPTB 00 ATEX 2032 X	设备保护级别 GaPTB 00 ATEX 2032 X设备保护级别 GbPTB 00 ATEX 2032 X设备保护级别 DaPTB 00 ATEX 2032 X
UL 认证	通过 cULus 认证电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 8,2 V DC
普通位置E87056危险位置E501628控制图116-0451	普通位置E87056危险位置E501628控制图116-0451
CCC 认证	CCC 认证
危险位置2020322315002302	危险位置2020322315002302
CML 认证	根据要求
ANZEx	19.3001X
设备保护级别 Ga	IECEx PTB 11.0021X
设备保护级别 Gb	IECEx PTB 11.0021X
设备保护级别 Da	IECEx PTB 11.0021X
设备保护级别 Mb	IECEx PTB 11.0021X
设备保护级别 Ga	PTB 00 ATEX 2032 X
设备保护级别 Gb	PTB 00 ATEX 2032 X
设备保护级别 Da	PTB 00 ATEX 2032 X
普通位置	E87056
危险位置	E501628
控制图	116-0451
危险位置	2020322315002302
环境温度	-25 ... 100 °C (-13 ... 212 °F)
连接类型	电缆
外壳材料	PBT
感应面	PBT
防护等级	IP67
电缆	电缆
电缆直径2,6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC线芯横截面积0,14 mm2长度L130 mm	电缆直径2,6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC线芯横截面积0,14 mm2长度L130 mm
紧固螺丝的紧固扭矩	≤ 0,4 Nm

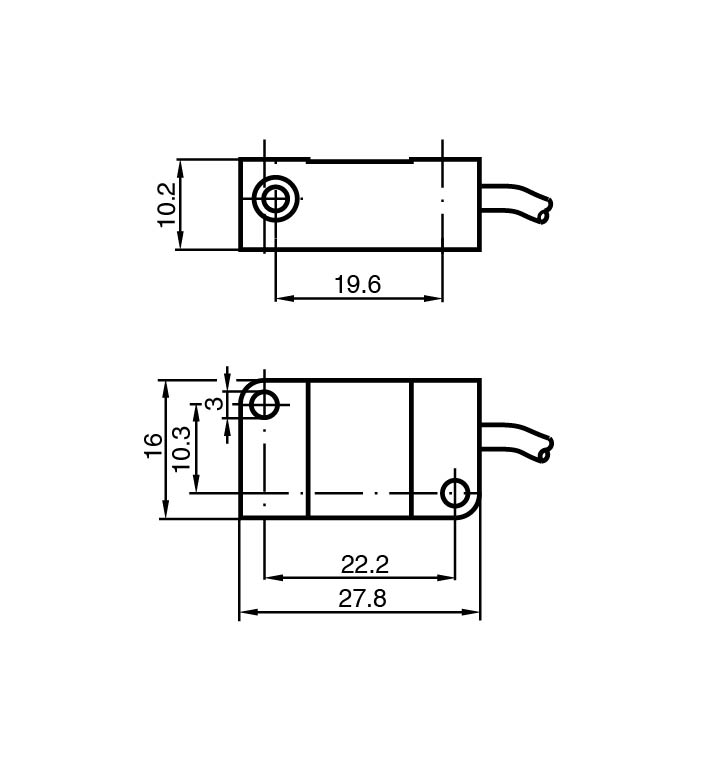

尺寸	尺寸
高度10,2 mm宽度27,8 mm长度16 mm	高度10,2 mm宽度27,8 mm长度16 mm
电缆直径	2,6 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
线芯横截面积	0,14 mm2
长度	130 mm
高度	10,2 mm
宽度	27,8 mm
长度	16 mm
在危险区域使用：	参见使用说明书
