倍加福

NJ4-12GK-SN

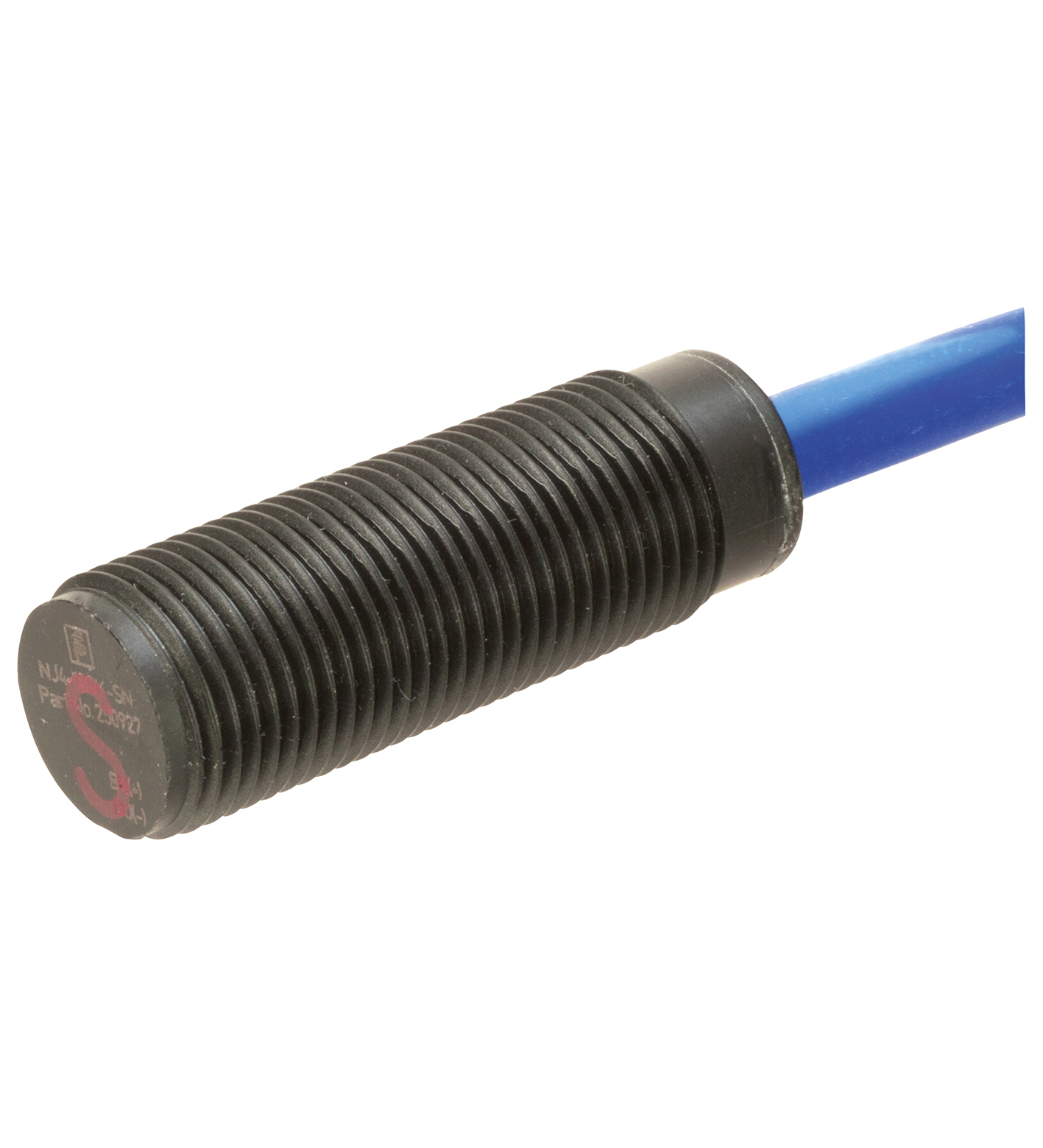

NJ4-12GK-SN 电感式传感器

订货号: 70133109
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	具有安全功能的 NAMUR
额定工作距离	4 mm
安装	非齐平
确保操作距离	0 ... 3,24 mm
衰减系数 rAl	0,4
衰减系数 rCu	0,3
衰减系数 r304	0,85
安全完整性级别 (SIL)	可达 SIL3，符合 IEC 61508 标准危险！在安全相关应用中，必须从合格的 Pepperl+Fuchs 故障安全接口操作传感器，如 KFD2-SH-EX1。请遵照“exida 功能性安全评估”文件，该文件为本产品文档的组成部分，可从 www.pepperl-fuchs.com 获取。
输出类型	2 线
额定电压	8,2 V （Ri 约 1 kΩ）
开关频率	0 ... 1500 Hz
电流消耗	电流消耗
未检测到测量板≥ 3 mA检测到测量板≤ 1 mA	未检测到测量板≥ 3 mA检测到测量板≤ 1 mA
未检测到测量板	≥ 3 mA
检测到测量板	≤ 1 mA
安全完整性级别 (SIL)	SIL 3
MTTFd	10660 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2	NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2
NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 GaIECEx PTB 11.0092X设备保护级别 GbIECEx PTB 11.0092X设备保护级别 Gc (ec)IECEx TUR 21.0017X设备保护级别 DaIECEx PTB 11.0092X设备保护级别 Dc (tc)IECEx TUR 21.0018X设备保护级别 MbIECEx PTB 11.0092X	设备保护级别 GaIECEx PTB 11.0092X设备保护级别 GbIECEx PTB 11.0092X设备保护级别 Gc (ec)IECEx TUR 21.0017X设备保护级别 DaIECEx PTB 11.0092X设备保护级别 Dc (tc)IECEx TUR 21.0018X设备保护级别 MbIECEx PTB 11.0092X
ATEX 认证	ATEX 认证
设备保护级别 GaPTB 00 ATEX 2049 X设备保护级别 GbPTB 00 ATEX 2049 X设备保护级别 Gc (ec)TüV 20 ATEX 8523 X设备保护级别 DaPTB 00 ATEX 2049 X设备保护级别 Dc (tc)TüV 20 ATEX 8524 X	设备保护级别 GaPTB 00 ATEX 2049 X设备保护级别 GbPTB 00 ATEX 2049 X设备保护级别 Gc (ec)TüV 20 ATEX 8523 X设备保护级别 DaPTB 00 ATEX 2049 X设备保护级别 Dc (tc)TüV 20 ATEX 8524 X
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 8,2 V DC
普通位置E87056危险位置E501628控制图116-0454	普通位置E87056危险位置E501628控制图116-0454
CCC 认证	CCC 认证
危险位置2020322315002308 2024322315005947 2024322315005860	危险位置2020322315002308 2024322315005947 2024322315005860
设备保护级别 Ga	IECEx PTB 11.0092X
设备保护级别 Gb	IECEx PTB 11.0092X
设备保护级别 Gc (ec)	IECEx TUR 21.0017X
设备保护级别 Da	IECEx PTB 11.0092X
设备保护级别 Dc (tc)	IECEx TUR 21.0018X
设备保护级别 Mb	IECEx PTB 11.0092X
设备保护级别 Ga	PTB 00 ATEX 2049 X
设备保护级别 Gb	PTB 00 ATEX 2049 X
设备保护级别 Gc (ec)	TüV 20 ATEX 8523 X
设备保护级别 Da	PTB 00 ATEX 2049 X
设备保护级别 Dc (tc)	TüV 20 ATEX 8524 X
普通位置	E87056
危险位置	E501628
控制图	116-0454
危险位置	2020322315002308 2024322315005947 2024322315005860
环境温度	-50 ... 100 °C (-58 ... 212 °F) 安全应用：-40 ...100°C
连接类型	电缆
外壳材料	Crastin (PBT)，黑色
感应面	Crastin (PBT)，黑色
防护等级	IP68
电缆	电缆
电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料硅胶线芯横截面积0,34 mm2长度L2 m	电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料硅胶线芯横截面积0,34 mm2长度L2 m

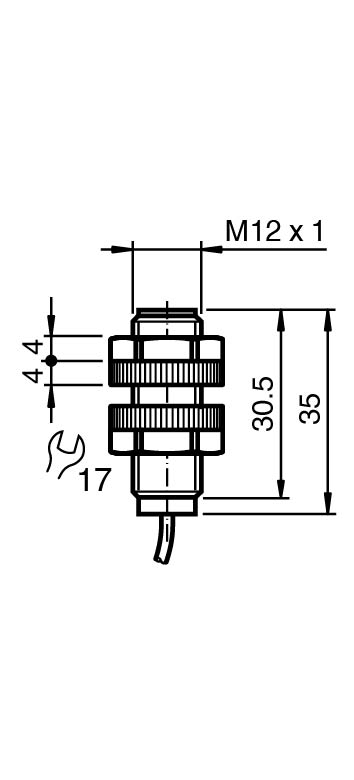

尺寸	尺寸
长度34 mm直径12 mm	长度34 mm直径12 mm
注意	安全功能仅可达到 -40°C
电缆直径	4,8 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	硅胶
线芯横截面积	0,34 mm2
长度	2 m
长度	34 mm
直径	12 mm
供货范围	配备 2 个螺母
在危险区域使用：	参见使用说明书
