倍加福

NJ4-12GM-N

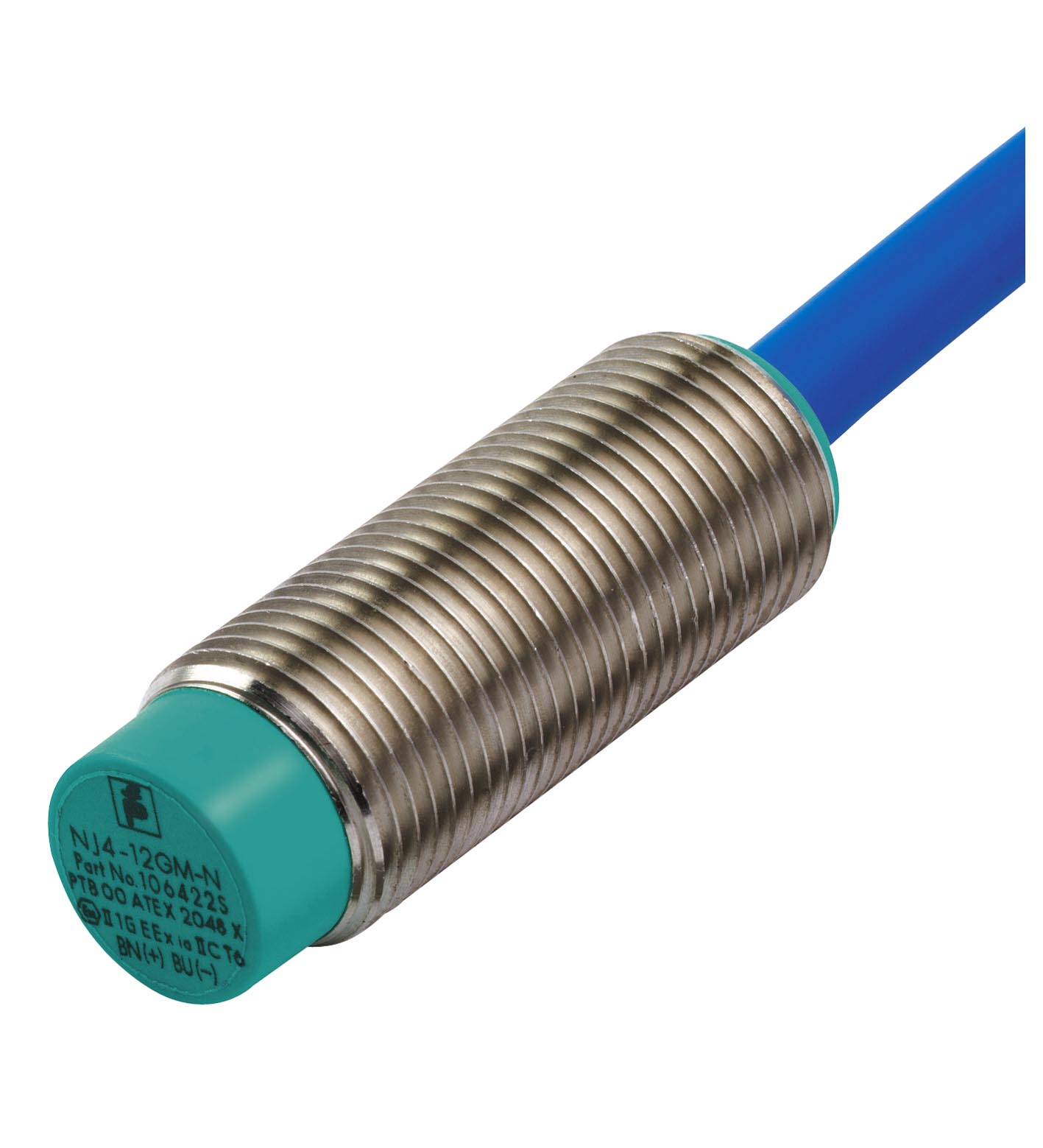

NJ4-12GM-N 电感式传感器

订货号: 70133053
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	NAMUR
额定工作距离	4 mm
安装	非齐平
确保操作距离	0 ... 3,24 mm
衰减系数 rAl	0,4
衰减系数 rCu	0,3
衰减系数 r304	0,85
输出类型	2 线
额定电压	8,2 V （Ri 约 1 kΩ）
开关频率	0 ... 1500 Hz
迟滞	3 %
电流消耗	电流消耗
未检测到测量板min. 3 mA检测到测量板≤ 1 mA	未检测到测量板min. 3 mA检测到测量板≤ 1 mA
未检测到测量板	min. 3 mA
检测到测量板	≤ 1 mA
安全完整性级别 (SIL)	SIL 2
MTTFd	11774 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2	NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2
NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 GaIECEx PTB 11.0037X设备保护级别 GbIECEx PTB 11.0037X设备保护级别 DaIECEx PTB 11.0037X设备保护级别 MbIECEx PTB 11.0037X	设备保护级别 GaIECEx PTB 11.0037X设备保护级别 GbIECEx PTB 11.0037X设备保护级别 DaIECEx PTB 11.0037X设备保护级别 MbIECEx PTB 11.0037X
ATEX 认证	ATEX 认证
设备保护级别 GaPTB 00 ATEX 2048 X设备保护级别 GbPTB 00 ATEX 2048 X设备保护级别 DaPTB 00 ATEX 2048 X	设备保护级别 GaPTB 00 ATEX 2048 X设备保护级别 GbPTB 00 ATEX 2048 X设备保护级别 DaPTB 00 ATEX 2048 X
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 8,2 V DC
普通位置E87056危险位置E501628控制图116-0452	普通位置E87056危险位置E501628控制图116-0452
CCC 认证	CCC 认证
危险位置2020322315002255	危险位置2020322315002255
CML 认证	根据要求
ANZEx	18.3018X
KCC 认证	KCC 认证
危险位置19-AV4BO-0227	危险位置19-AV4BO-0227
船舶认证	DNVGL TAA00001A5
设备保护级别 Ga	IECEx PTB 11.0037X
设备保护级别 Gb	IECEx PTB 11.0037X
设备保护级别 Da	IECEx PTB 11.0037X
设备保护级别 Mb	IECEx PTB 11.0037X
设备保护级别 Ga	PTB 00 ATEX 2048 X
设备保护级别 Gb	PTB 00 ATEX 2048 X
设备保护级别 Da	PTB 00 ATEX 2048 X
普通位置	E87056
危险位置	E501628
控制图	116-0452
危险位置	2020322315002255
危险位置	19-AV4BO-0227
环境温度	-25 ... 100 °C (-13 ... 212 °F)
连接类型	电缆
外壳材料	不锈钢 1.4305 / AISI 303
感应面	PBT
防护等级	IP67
电缆	电缆
电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC线芯横截面积0,34 mm2长度L2 m	电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC线芯横截面积0,34 mm2长度L2 m

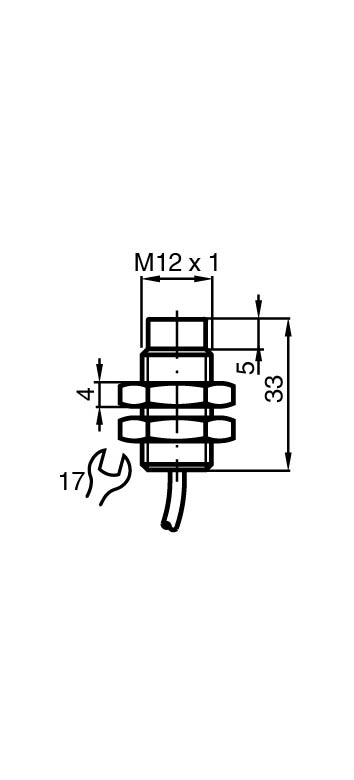

尺寸	尺寸
长度33 mm直径12 mm	长度33 mm直径12 mm
电缆直径	4,8 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
线芯横截面积	0,34 mm2
长度	2 m
长度	33 mm
直径	12 mm
供货范围	供货范围包含 2 颗自锁螺母
在危险区域使用：	参见使用说明书
