TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | 双线式 |
| 额定工作距离 | 4 mm |
| 安装 | 非齐平 |
| 输出极性 | AC |
| 确保操作距离 | 0 ... 3,24 mm |
| 衰减系数 rAl | 0,4 |
| 衰减系数 rCu | 0,4 |
| 衰减系数 r304 | 0,7 |

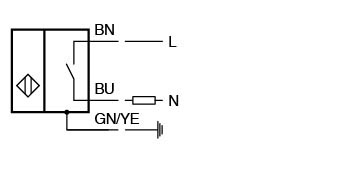

| 输出类型 | 2 线 |
| 工作电压 | 20 ... 253 V |
| 开关频率 | 0 ... 20 Hz |
| 反极性保护 | 允许反接 |
| 电压降 | 典型值 4 V，当电流为 15 ... 200 mA典型值 6.5 V，当电流为 5 mA |
| 瞬时电流（20 ms，0.1 Hz） | 0 ... 1200 mA |
| 工作电流 | 5 ... 200 mA |
| 断态电流 | 类型 0,7 mA |
| 可用前的时间延迟 | ≤ 30 ms |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 1230 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 外壳类型等级：类型 1 |
| CSA 认证 | 通过 cCSAus 认证，一般用途 |
| CCC 认证 | 通过中国强制性产品认证 (CCC) |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径4,6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,34 mm2长度L2 m | 导线端箍是电缆直径4,6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,34 mm2长度L2 m |

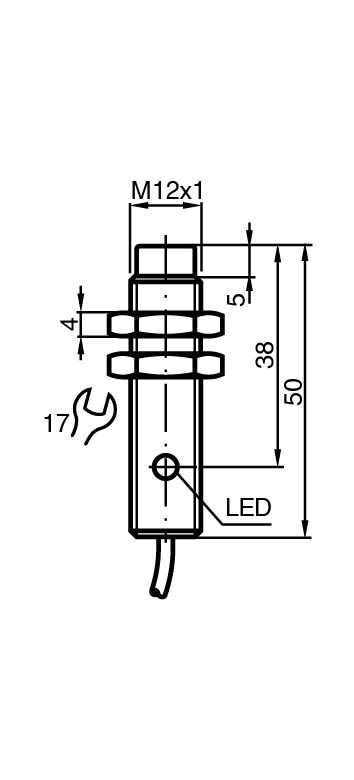

| 尺寸 | 尺寸 |
| 长度50 mm直径12 mm | 长度50 mm直径12 mm |
| 注意 | 1) 当温度低于 0 °C 时，允许工作电压 Ub 80...253 V 安全保险丝 ≤ 0.8 A（快速熔断），符合 IEC 60127-2 Sheet 1 建议：发生短路后，请检查设备是否运行正常。 |
| 导线端箍 | 是 |
| 电缆直径 | 4,6 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 灰色 |
| 芯数 | 3 |
| 线芯横截面积 | 0,34 mm2 |
| 长度 | 2 m |
| 长度 | 50 mm |
| 直径 | 12 mm |
| 供货范围 | 供货范围包含 2 颗自锁螺母 |
