TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | NAMUR |
| 额定工作距离 | 4 mm |
| 安装 | 齐平 |
| 确保操作距离 | 0 ... 3,04 mm |
| 衰减系数 rAl | 0,15 |
| 衰减系数 rCu | 0,05 |
| 衰减系数 r304 | 0,55 |
| 输出类型 | 2 线 |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 开关频率 | 0 ... 1000 Hz |
| 迟滞 | 在 200°C 时 ≤ 20% |
| 适用于 2:1 技术 | 是 ， 无需反极性保护二极管 |
| 电流消耗 | 电流消耗 |
| 未检测到测量板min. 3 mA检测到测量板≤ 1 mA | 未检测到测量板min. 3 mA检测到测量板≤ 1 mA |
| 未检测到测量板 | min. 3 mA |
| 检测到测量板 | ≤ 1 mA |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
| 标准 | EN IEC 60947-5-2 |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 GaIECEx PTB 11.0037X设备保护级别 GbIECEx PTB 11.0037X设备保护级别 DaIECEx PTB 11.0037X设备保护级别 MbIECEx PTB 11.0037X | 设备保护级别 GaIECEx PTB 11.0037X设备保护级别 GbIECEx PTB 11.0037X设备保护级别 DaIECEx PTB 11.0037X设备保护级别 MbIECEx PTB 11.0037X |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GaPTB 00 ATEX 2048 X设备保护级别 GbPTB 00 ATEX 2048 X设备保护级别 DaPTB 00 ATEX 2048 X | 设备保护级别 GaPTB 00 ATEX 2048 X设备保护级别 GbPTB 00 ATEX 2048 X设备保护级别 DaPTB 00 ATEX 2048 X |
| UL 认证 | 通过 cULus 认证 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 8,2 V DC |
| 普通位置E87056危险位置E501628控制图116-0452 | 普通位置E87056危险位置E501628控制图116-0452 |
| CCC 认证 | CCC 认证 |
| 危险位置2020322315002257 | 危险位置2020322315002257 |
| CML 认证 | 根据要求 |
| ANZEx | 18.3018X |
| 设备保护级别 Ga | IECEx PTB 11.0037X |
| 设备保护级别 Gb | IECEx PTB 11.0037X |
| 设备保护级别 Da | IECEx PTB 11.0037X |
| 设备保护级别 Mb | IECEx PTB 11.0037X |
| 设备保护级别 Ga | PTB 00 ATEX 2048 X |
| 设备保护级别 Gb | PTB 00 ATEX 2048 X |
| 设备保护级别 Da | PTB 00 ATEX 2048 X |
| 普通位置 | E87056 |
| 危险位置 | E501628 |
| 控制图 | 116-0452 |
| 危险位置 | 2020322315002257 |
| 环境温度 | 0 ... 200 °C (32 ... 392 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 感应面 | PPS |
| 防护等级 | IP65 |
| 电缆 | 电缆 |
| 电缆直径4 mm ± 0,2 mm弯曲半径> 10 x 电缆直径材料FEP线芯横截面积0,34 mm2长度L10 m | 电缆直径4 mm ± 0,2 mm弯曲半径> 10 x 电缆直径材料FEP线芯横截面积0,34 mm2长度L10 m |

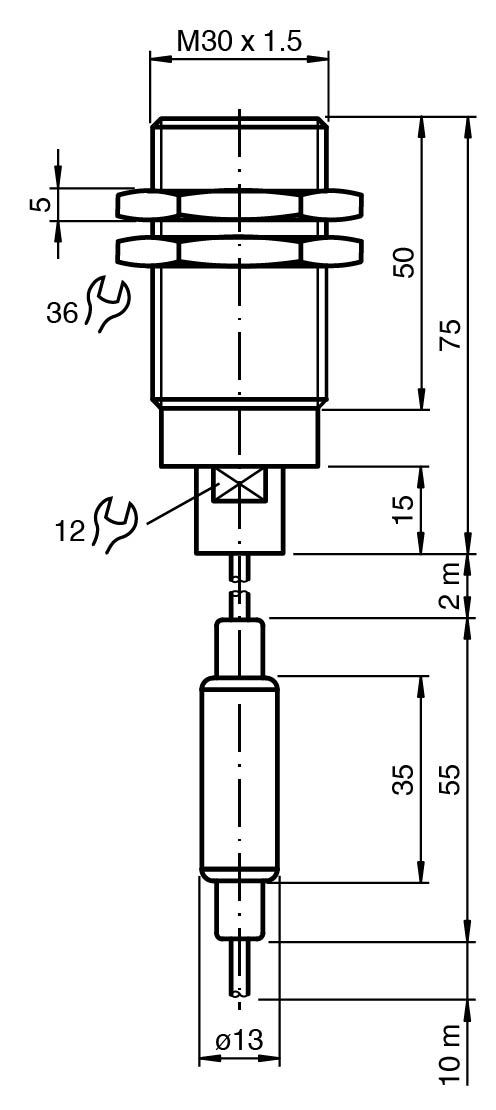

| 尺寸 | 尺寸 |
| 长度75 mm直径30 mm | 长度75 mm直径30 mm |
| 注意 | 放大器 -25°C...70°C 放大器和振荡器之间通过 2 m PTFE 缆线连接 |
| 电缆直径 | 4 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 电缆直径 |
| 材料 | FEP |
| 线芯横截面积 | 0,34 mm2 |
| 长度 | 10 m |
| 长度 | 75 mm |
| 直径 | 30 mm |
| 在危险区域使用： | 参见使用说明书 |
