TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | NAMUR |
| 额定工作距离 | 4 mm |
| 安装 | 齐平 |
| 确保操作距离 | 0 ... 3,04 mm |
| 衰减系数 rAl | 0,15 |
| 衰减系数 rCu | 0,05 |
| 衰减系数 r304 | 0,55 |
| 输出类型 | 2 线 |
| 额定电压 | 8 V |
| 开关频率 | 1000 Hz |
| 迟滞 | 在 200°C 时 ≤ 20% |
| 电流消耗 | 电流消耗 |
| 未检测到测量板min. 3 mA检测到测量板≤ 1 mA | 未检测到测量板min. 3 mA检测到测量板≤ 1 mA |
| 未检测到测量板 | min. 3 mA |
| 检测到测量板 | ≤ 1 mA |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | UL 认证 |
| 普通位置E87056 | 普通位置E87056 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 普通位置 | E87056 |
| 环境温度 | 0 ... 200 °C (32 ... 392 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 感应面 | PPS |
| 外壳长度 L | L1 = 40 / 50 / 60 / 80 / 100 [mm] |
| 防护等级 | IP65 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径6,2 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色黑色芯数4线芯横截面积0,5 mm2长度L10 m | 导线端箍是电缆直径6,2 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色黑色芯数4线芯横截面积0,5 mm2长度L10 m |

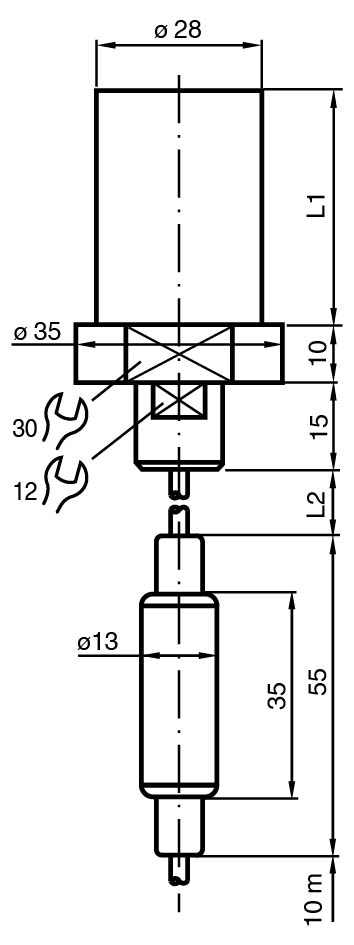

| 尺寸 | 尺寸 |
| 直径28 mm | 直径28 mm |
| 电缆长度 | L2 = 0.5 / 0.75 / 1 / 2 / 3 / 4 / 6 / 8 / 10 [m] |
| 注意 | 放大器 -25°C...70°C 放大器与振荡器之间的 PTFE 缆线 |
| 导线端箍 | 是 |
| 电缆直径 | 6,2 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 黑色 |
| 芯数 | 4 |
| 线芯横截面积 | 0,5 mm2 |
| 长度 | 10 m |
| 直径 | 28 mm |
