倍加福

NJ40-FP-SN-P1

NJ40-FP-SN-P1 电感式传感器

订货号: 70133108
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	具有安全功能的 NAMUR
额定工作距离	40 mm
安装	非齐平
确保操作距离	0 ... 32,4 mm
衰减系数 rAl	0,4
衰减系数 rCu	0,3
衰减系数 r304	0,85
安全完整性级别 (SIL)	可达 SIL3，符合 IEC 61508 标准危险！在安全相关应用中，必须从合格的 Pepperl+Fuchs 故障安全接口操作传感器，如 KFD2-SH-EX1。请遵照“exida 功能性安全评估”文件，该文件为本产品文档的组成部分，可从 www.pepperl-fuchs.com 获取。

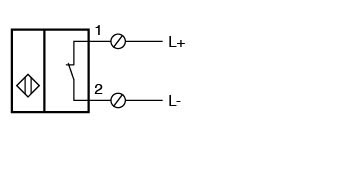

输出类型	2 线
额定电压	8,2 V （Ri 约 1 kΩ）
开关频率	0 ... 100 Hz
电流消耗	电流消耗
未检测到测量板≥ 3 mA检测到测量板≤ 1 mA	未检测到测量板≥ 3 mA检测到测量板≤ 1 mA
未检测到测量板	≥ 3 mA
检测到测量板	≤ 1 mA
安全完整性级别 (SIL)	SIL 3
MTTFd	7560 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2	NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2
NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 GbIECEx PTB 11.0092X设备保护级别 DaIECEx PTB 11.0092X设备保护级别 MbIECEx PTB 11.0092X	设备保护级别 GbIECEx PTB 11.0092X设备保护级别 DaIECEx PTB 11.0092X设备保护级别 MbIECEx PTB 11.0092X
ATEX 认证	ATEX 认证
设备保护级别 GbPTB 00 ATEX 2049 X设备保护级别 DaPTB 00 ATEX 2049 X	设备保护级别 GbPTB 00 ATEX 2049 X设备保护级别 DaPTB 00 ATEX 2049 X
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 8,2 V DC
CCC 认证	CCC 认证
危险位置2020322315002308	危险位置2020322315002308
KCC 认证	KCC 认证
危险位置18-AV4BO-0478X	危险位置18-AV4BO-0478X
设备保护级别 Gb	IECEx PTB 11.0092X
设备保护级别 Da	IECEx PTB 11.0092X
设备保护级别 Mb	IECEx PTB 11.0092X
设备保护级别 Gb	PTB 00 ATEX 2049 X
设备保护级别 Da	PTB 00 ATEX 2049 X
危险位置	2020322315002308
危险位置	18-AV4BO-0478X
环境温度	-40 ... 100 °C (-40 ... 212 °F)
连接类型	螺丝接线端子
线芯横截面积	达 2.5 mm2 ，剥线绝缘长度：7 mm
连接（系统侧）	螺丝接线端子， M20 x 1.5 缆线密封接头，可用螺纹长度 10 mm ，最大旋入深度 10 mm
外壳材料	PBT
感应面	PBT
防护等级	IP68

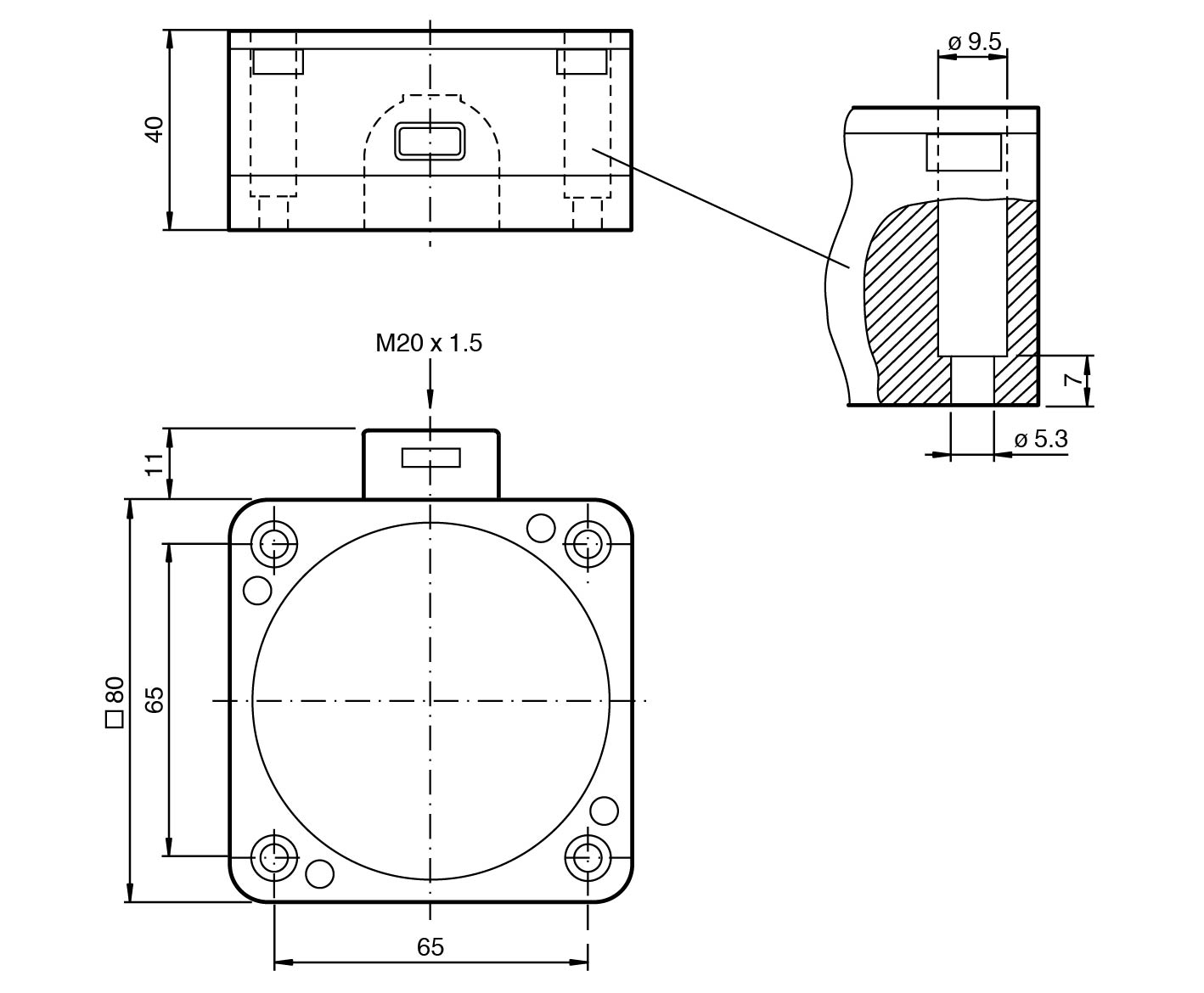

尺寸	尺寸
高度40 mm宽度80 mm长度80 mm	高度40 mm宽度80 mm长度80 mm
高度	40 mm
宽度	80 mm
长度	80 mm
在危险区域使用：	参见使用说明书
